2CY型齿轮润滑油泵

    参数范围

    流量:1.08~29(m3/h)

    粘度:≤75(C.st)

    温度:≤70℃,油介质≤300℃

    压力:≤2.5(Mpa)

    泵轴:铸铁,不锈钢

    泵体、端盖、叶轮:45钢,不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌

帕特

产地

上海

吸入方式

单吸

泵轴位置

卧式

材质

铸铁,不锈钢,铜

连接方式

法兰

介质

润滑油,不含固体颗粒和纤维腐蚀性的液体

叶轮数目

单级

叶轮结构

半封闭

特性

能输送易燃易爆介质

   2CY型齿轮润滑油泵适用于输送粘度在300(c.s.t)以下的各种油类,如原油、柴油、润滑油、动植物油等。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,耐高温油泵的使用温度不超过300℃。本泵身带有安全阀,超载时起安全作用。轴封有骨架油封、机械密封、填料密封三种型式,订货注明。

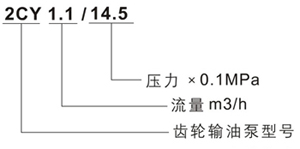

型号意义:

   :2CY 1.1/14.5

                 14.5-压力*0.1MPa

                 1.1-流量(m3/h)

                 2CY-齿轮输油泵型号

产品特点:

   2CY型齿轮润滑油泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度在10度E(75C.s.t)以下,温度在300 度以下的具有润滑性的油料,不锈钢齿轮泵可输送食用油料,饮料等,泵本身不带安全阀,轴封有骨架油封,机械密封,填料 密封三种形式。

性能参数表:

泵型号

流量(m3/h)

压力(Mpa)

真空度(m.H2O)

口径(mm)

进出口距离(k)

配用电机

功率(kw)

2CY1.08/10

1.08

1

5

G3/4"

95

Y802-4

0.75

2CY1.08/25

1.08

2.5

5

G3/4"

95

Y90L-4

1.5

2CY2.1/10

2.1

1

5

G1"

110

Y90L-4

1.5

2CY2.1/25

2.1

2.5

5

G1"

110

Y100L2-4

3

2CY3/10

3

1

5

G1"

110

Y100L1-4

2.2

2CY3/25

3

2.5

5

G1"

110

Y112M-4

4

2CY4.2/10

4.2

1

5

G11/4"

142

Y100L2-4

3

2CY4.2/25

4.2

2.5

5

G11/4"

142

Y132S-4

5.5

2CY7.5/10

7.5

1

5

G11/2"

142

Y112M-4

4

2CY7.5/25

7.5

2.5

5

G11/2"

142

T132M-4

7.5

2CY12/6

12

0.6

5

G2"

142

Y132S-4

5.5

2CY12/10

12

1

5

G2"

142

Y132M-4

7.5

2CY18/3.6

18

0.36

5

75

200

Y132M2-6

5.5

2CY29/3.6

29

0.36

5

75

200

Y132M-4

7.5

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装注意事项:

   一、泵安装前的检查工作

         1.安装前应检查泵在运输中是否受到损坏,.如电机是否受潮、泵进出口的防尘盖是否损坏而使用污物进入泵腔内部等。

         2.安装管道前应先对管道内壁用清水或蒸汽清洗干净。安装时应避免使管道的重量由泵来承担,以免影响泵的精度。

         3.管道各联接部位不得不漏气、漏液,否则会发生吸不上液体的现象。

         4.为防止颗粒杂质等污物进入泵内,应在吸入口安装金属过滤网。

   二、泵工作前的检查

         1.泵的各紧固件是否牢固。

         2.主动轴是否运转灵活。

         3.进出管道的阀门是否打开。

         4.泵的旋转方向是否符合要求,(若从泵端向电机看,旋转方向为逆时针)。

   三、泵工作时的维护

         1.注意泵的压力及真空表的读数应符合该泵所规定的技术规范以内。

         2.注意填料函的工作,若发生泄漏,视其程度将压紧盖拧紧(不允许拧得过紧,以免填料函剧烈发热和密封圈迅速磨损)。

         3.当泵在运转中有不正常的噪音或温升过高时,应立即停止泵的工作,进行拆检。

         4.一般情况下,不得任意调整安全阀,如需调整时,要用仪器校正。

   四、泵停止工作

         1.切断电源

         2.关闭进出管道阀门

维护事项:

   1当齿轮油泵长时间停用后,再次使用前,是要进行检查一下设备零件以及运转。比如,用手转动联轴器,是否感到有阻力,能否随意转动且轻重均匀,检查泵内有无摩擦和异物等等。

   2、开动齿轮油泵的焊接变位机是有规定顺序的,开动电机,当齿轮油泵能够正常运行后,打开出口压力表和真空泵,打开闸阀并检查电机的负荷情况。这一种泵的停机,则是先关闭闸阀和压力表,然后再停止电机的运转。

   3、齿轮油泵中的润滑油投入使用的月内,是经过100小时以后替换新的,之后则是满500个小时替换一次。安装时,安装过滤网,出口处安装压力表,可以随时检查泵的运行状况。


结构图:


序号名称序号名称
1螺钉11挡圈
2外转子12
泵体
3平键13前盖
4圆柱销14螺钉
5内转子15法兰
6转子轴
16密封环
7铆钉
17平键
8标牌18塞子
9后盖19压盖
10轴承

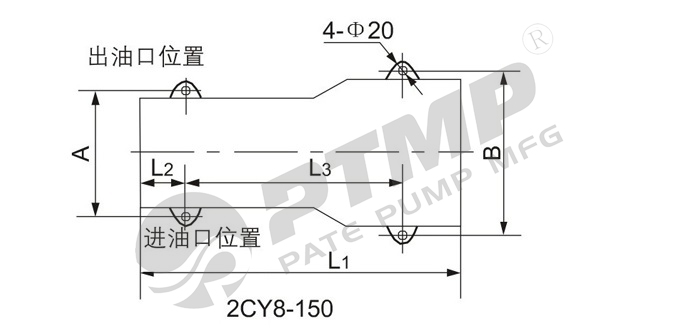

安装尺寸图:


安装尺寸表:

泵型号ABL1L2L3
2CY1.1/14.520525040572250

2CY2/14.5

20525043772250
2CY3.3/3.320525040572250
2CY5/3.320525043772250
2CY8/3.3250340688130450
2CY8/6250340688130450
2CY8/10250340688130450
2CY12/1.3250340567130450
