CYZ-A型自吸离心油泵

    CYZ-A型自吸离心油泵主要参数

    流量:3.2~500(m3/h)

    扬程:12~80(m)

    温度:-20℃~80℃

    压力:≤1.6(Mpa)

    泵轴:铸铁,不锈钢

    泵体、端盖、叶轮:45钢,不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金


CYZ-A型自吸离心油泵产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置卧式
材质铸铁、不锈钢连接方式法兰
介质油库,加油站,汽油,柴油等叶轮数目单吸
叶轮结构半闭合特性适用于石油行业、油库、油罐车等

CYZ-A型自吸离心油泵是根据有关技术资料经消化,吸收,改进后研制而成的新型泵类产品,广泛适用于油库,加油站,游轮,油船,码头,油罐车,机场,分别输送汽油,煤油,柴油,航煤等,如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工,制药,酿造,电镀,印染,造纸,电力矿山等,输送介质温度-20℃~80℃,粘度100厘珀了含固量可达30%以下。

CYZ-A型自吸离心油泵产品特点:

 CYZ-A型自吸离心油泵它结构简单、操作方便、运行平稳、维护容易、排量大、效率高、噪声低、寿命长等优点,又具有较强的自吸能力,吸入管路中不需安装底阀,工作前只需保证体内储有定量引油即可,用于游轮或输水船舶上时,可兼作扫船舱,扫舱效果良好,CYZ-A型自吸离心油泵是选用优质材料精做而成,密封才用了硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀,因此既简化了管路系统,又改善了劳动条件。

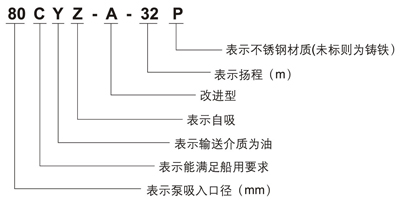

CYZ-A型自吸离心油泵型号意义:


CYZ-A型自吸离心油泵产品用途:

 适用于作船用货油泵、舱底泵等,分别可以用来输送汽油、煤油、柴油、航煤等石油产品,介质温度-20℃~80℃。

CYZ-A型自吸离心油泵性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

吸程(m)

转速(r/min)

功率(kw)

进口口径

出口口径

25CYZ-A-20

3.2

0.9

20

6.5

2900

0.75

25

25

25CYZ-A-32

3.2

0.9

32

6.5

2900

1.1

25

25

40CYZ-A-20

6.3

1.8

20

6.5

2900

1.1

40

32

40CYZ-A-40

10

2.8

40

6.5

2900

4

50

40

50CYZ-A-12

15

4.2

12

6.5

2900

1.5

50

50

50CYZ-A-20

18

5

20

6.5

2900

2.2

50

50

50CYZ-A-35

14

3.9

35

6.5

2900

4

50

50

50CYZ-A-40

10

2.8

40

6.5

2900

4

50

50

50CYZ-A-50

12.5

3.5

50

6.5

2900

5.5

50

50

50CYZ-A-60

15

4.2

60

6.5

2900

7.5

50

50

50CYZ-A-75

20

5.6

75

6.5

2900

11

50

50

65CYZ-A-15

30

8.3

15

6.5

2900

3

65

50

65CYZ-A-32

25

6.9

32

6

2900

5.5

65

50

80CYZ-A-13

35

9.7

13

6

2900

3

80

65

80CYZ-A-17

43

12

17

6

2900

4

80

65

80CYZ-A-22

40

11.1

22

6

2900

5.5

80

65

80CYZ-A-25

50

13.9

25

6

2900

7.5

80

80

80CYZ-A-32

50

13.9

25

6

2900

7.5

80

80

80CYZ-A-55

60

16.7

55

6

2900

18.5

80

80

80CYZ-A-70

60

16.7

70

6

2900

22

80

80

100CYZ-A-20

100

27.8

20

6

2900

11

100

80

100CYZ-A-40

100

27.8

40

6

2900

22

100

100

100CYZ-A-40A

100

27.8

40

6

1450

22

100

100

100CYZ-A-65

100

27.8

65

6

2900

30

100

100

100CYZ-A-75

70

19.4

75

6

2900

30

100

100

150CYZ-A-45

170

47.2

45

5

2900

37

150

100

150CYZ-A-55

170

47.2

55

5

2900

45

150

100

150CYZ-A-65

170

47.2

65

5

2900

55

150

100

150CYZ-A-80

160

44.4

80

5

2900

55

150

100

200CYZ-A-63

280

77.8

63

5

1450

90

200

150

250CYZ-A-50

400

111.1

50

5

1450

90

250

200

300CYZ-A-50

500

138.9

50

5

1450

110

300

250


自吸式离心泵的试运转要求:

 1,驱动机的转向应与泵的转向相同;

 2,查明管道泵和共轴泵的转向;

 3,各固定连接部位应无松动,各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定;

 4,有预润滑要求的部位应按规定进行预润滑;

 5,各指示仪表,保护装置均应灵敏,准确,可靠;

 6,盘车应灵活,无异常现象;

 7,高温泵在试运转前应进行泵体预热,温度应均匀上升,每小时温升不应大于50℃;泵体表面与有工作介质进口的工艺管道的温差不应大于40℃;

 8,设置消除温升影响的连接装置,设置旁路连接装置提供冷却水源。

自吸式离心泵操作注意事项:

 1.禁止无水运行,不要调节吸人口来降低排量,禁止在过低的流量下运行;

 2.监控运行过程,彻底阻止填料箱泄漏,更换填料箱时要用新填料;

 3.确保机械密封有充分冲洗的水流,水冷轴承禁止使用过量水流;

 4.润滑剂不要使用过多;

 5.按推荐的周期进行检查。建立运行记录,包括运行小时数,填料的调整和更换,添加润滑剂及其他维护措施和时间。对自吸式离心泵抽吸和排放压力,流量,输入功率,洗液和轴承的温度以及振动情况都应该定期测量记录。

自吸式离心泵的使用注意事项:

 1、靠泵身的吸真空装置即可吸水工作。吸真空系统带有一套离合装置,当泵常吸水工作后可通过离合装置使吸真空装置停止工作,以减少功耗,延长使用寿命。当需要吸真空装置工作时也可通过离合装置实现。离合方式有两种:手动离合、自动离合。

 2、注意动力机运转情况,观察水温、油温是否异常;注意机组声响和振动,当机组振动过大或有杂音,往往是蜗壳式中开泵发出故障的信号,必须停机检修排除隐患;进水口处有无漂浮物,底阀淹没深度是否足够;各紧固处是否松动,进水管各接头是否严密不漏气。蜗壳式中开泵的停车。离心泵停车时,应慢慢关闭出水阀,逐渐降低动力机转速,使其处于轻载状态,后停止动力机。

 3、维护和保养:起动前应检查各紧固处螺栓有无松动,有无异常响声,润滑部位油量是否充足等,尽早排除可能发生的问题,以免造成损失。S型水平中开泵起动前应先灌引水。灌水前拧开放气螺塞,然后加水,直到从放气孔向外冒水,再转动几下泵轴,如继续冒水,表明水已充满,然后关闭放气螺塞,准备起动。

 4、自吸式离心泵运行时注意事项:经常清洁泵面;用机油润滑的,每使用1个月更换1次机油;用黄油润滑的,每半年更换1次黄油。还要避免抽排含泥沙过多的浑水,

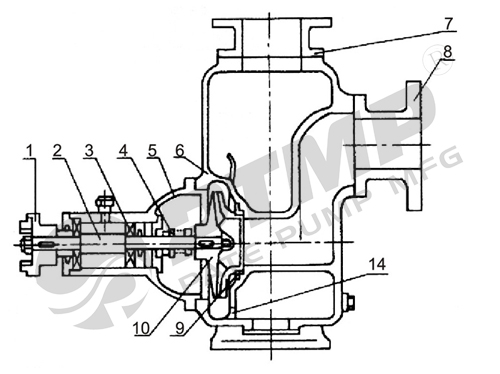

CYZ-A型自吸离心油泵结构图:


序号名称序号名称
1联轴器8进口座
2泵轴9前密封环
3轴承10叶轮
4机械密封11后盖
5轴承体
12挡水圈
6泵壳13加液孔
7出口座14回液孔

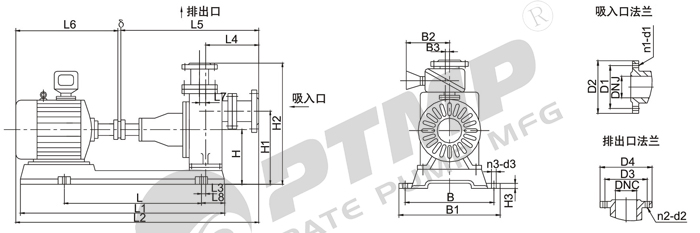

CYZ-A型自吸离心油泵安装尺寸图:


CYZ-A型自吸离心油泵安装尺寸表:

泵型号B
B1B2B3n3-d3
25CYZ-A-2028032022544-14
25CYZ-A-32300330225重合4-12
40-CYZ-A-20280320225重合4-14
40-CYZ-A-40370410225重合4-14
40-CYZ-A-5032036022544-14
50-CYZ-A-122803202254.54-14

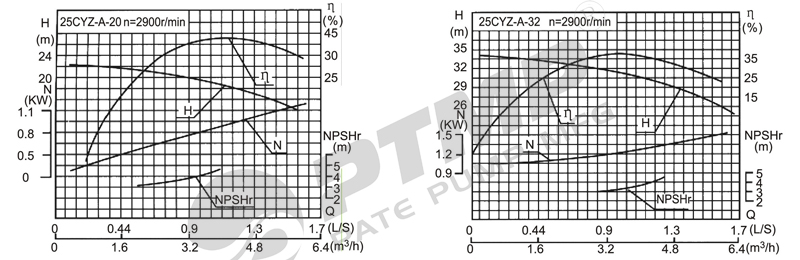

CYZ-A型自吸离心油泵性能曲线图:
