SY、WSY、FSY型玻璃钢液下泵

    参数范围

    流量:4.05~92(m3/h)

    扬程:15~45(m)

    温度:15℃~105℃

    压力:1.6(Mpa)

    泵轴:45钢

    泵体、端盖、叶轮:玻璃钢

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质45钢,玻璃钢连接方式法兰
介质非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水叶轮数目
单级
叶轮结构半开式特性防腐可替代含钼钛及钛合金等贵重金属

   SY型泵为立式玻璃钢液下泵。WSY型泵为立式玻璃钢液下旋涡泵、FSY型泵为立式玻璃钢液下离心泵。该泵因伸入贮罐、只要液体高于泵泵体,既可不灌液而起运送液,平盖板下设有泄漏孔。液体不会向贮罐外泄漏。SY型、WSY型、FSY型玻璃钢液下泵。该泵因伸入贮罐、只要液体高于泵体,既可不灌液而起送液体,平盖下设有泄漏孔。液体不会向贮罐外泄漏。

型号意义:

   :50 (W) F S Y - 35 A

               A-叶轮外径初次切割

               35-扬程(m)

               Y-液下泵

               S-过流部件为玻璃钢

               F-离心式

               W-旋涡式

               50-排出口直径(mm)

产品特点:

   1、本泵要垂直安装,将泵的平盖板安装在贮罐法兰座上,开始运行前,先用手盘动联轴器,检查泵是否有卡阻现象,转动是否灵活。

   2、泵起动前只要贮罐中液体高于泵体即可开车,严禁无介质运转和反向运转(运转方向要以泵的转向牌一致),否则泵体内因缺泛液体润滑而损坏轴衬。轴套,如发现有剧烈振动或异常声音,立即停车检查。

   3、平时注意保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,定期补充更换轴承润滑油。

产品用途:

 本泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业,在贮罐输送不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的设备。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

转数(r/min)

功率(kw)

液下长度(mm)

SY40×32-20

6.3

20

2900

1.5-3

500~3000

SY50×40-20

12.5

20

2900

2.2-4

500~3000

SY65×50-20

25

20

2900

4-5.5

500~3000

25WSY-22

4.05

18

2900

2.2

500~3000

25WSY-30

6.48

20

2900

3

500~3000

40WSY-25

8.10

20

2900

4

500~3000

40FSY-22

15.84

18

2900

3

500~3000

40FSY-18

15.00

15

2900

2.2

500~3000

40WSY-50

8.64

45

2900

7.5

500~3000

40FSY-35

20

30

2900

4

500~3000

50FSY-35

45

32

2900

7.5

500~3000

50FSY-35A

35

25

2900

5.5

500~3000

80FSY-35

92

29

2900

15

500~3000

80FSY-35A

69

22

2900

11

500~3000

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装维修保养:

   1、本泵要垂直安装,将泵的平盖板安装在贮罐法兰座上,开始运转前,先用手发动联轴器,检查一下有否卡阻现象,转动是否灵活。

   2、泵起动前只要贮罐中液体高于泵体既可开车,严禁无介质运转和倒转,否则泵体内因缺乏液体润滑而损坏轴衬、轴套、如发现有剧烈振动或异常声音,立即停车检查。

   3、维修时,先将泵从贮罐上拆下,拆下电机及机座、拆下下泵壳,打掉下轴套及叶轮(注意泵轴上防腐层)松开上轴承座6只六角螺栓,然后把正条泵轴和轴承部件一起拉出即可进行检修。

   4、如更换轴承和泵轴时,先拆泵轴上端园螺母和联轴节,松开上下轴承盖12只螺钉,将轴承座向上打出即可。

   5、检修和更换易损件后进行重新装配时、先将轴承座、轴承一起装在泵轴上部,封好上下轴承盖,装好联轴节和并紧固螺母,校正泵轴的弯曲度,将带轴承座的泵轴向下插入泵体内,再将轴承座装在中间座上,调正好叶轮与上下泵壳间隙,把叶轮及下轴套和叶轮并帽一起用酚醛胶泥粘在泵轴上、等酚醛胶泥完全固化后,才将下泵壳装好。将配完毕后、用手在联轴节上转达一下泵轴是否正常。

   6、平时注意保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,定期补充和更换上轴承润滑油。

注意事项:

   1、本泵要垂直安装,将泵的下盖板安装在贮罐法兰座上,开始运行前,先用手盘动联轴器,检查泵是有卡阻现象,转动是否灵活。

   2、泵起动前八要贮罐中液体高于泵体即可开车,严禁无介质运转和反方向运转(运转方向要以泵的转向牌一致),否则泵体内因缺泛液体润滑而损坏轴衬、轴套、如发现有剧烈振动或异常声音,.立即停车检查。

   3、平时注意保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,定期补充和更换轴承润滑油。

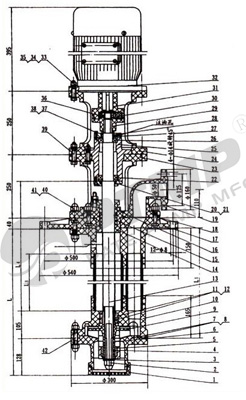

结构图:


序号名称序号名称序号名称序号名称
1进口莲蓬头12上轴衬23中间座34六角螺母
2叶轮并帽
13泵轴24电动机机座35垫圈
3叶轮垫片14密封座25轴承座36圆螺母
4下轴套15密封填料26轴承37六角螺栓
5下轴衬16压盖27上轴承压盖38垫圈
6垫圈17底座28定距套39六角螺栓
7下泵壳18弯头垫片29泵联轴节40防腐螺母
8泵壳垫片19玻璃钢弯头30弹性块41防腐垫片
9叶轮20轴承下封盖31电机联轴节42双头螺柱
10上泵体21油封32电动机

11上轴套22轴承33六角螺栓

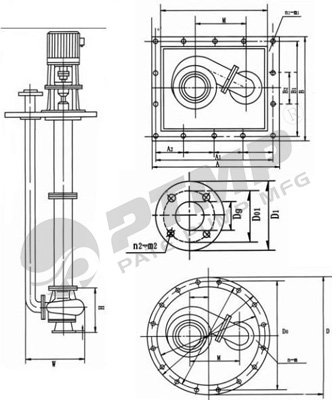

安装尺寸图:


安装尺寸表:

泵型号WMHDDOn-m
SY40*32-203402052004504008-F6
SY50*40-203402052104504008-F6
SY65*50-203702052204504008-F6
25WSY-223302052004504008-F6
25WFS-303302052004504008-F6
40WSY-253402052004504008-F6
40FSY-223402052004504008-F6
40FSY-183402052004504008-F6
