XWJ型新型无堵塞纸浆泵

    参数范围

    流量:20~400 (m3/h)

    扬程:10~32(m)

    温度:-20℃~110℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

品牌

帕特

产地

上海

吸入方式

单级单吸

泵轴位置

卧式

材质

铸铁,不锈钢

轴封

填料和机械密封

介质

水,泥浆,纸浆,6%浆料

联轴器

泵和电机直联传动

叶轮

半开或全开式叶轮

性能

节能型,抗塞性,无泄漏水泵

   XWJ型新型无堵塞纸浆泵是一种新型、节能型纸浆泵,经实际使用,具有有效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面;采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等。

  XWJ型纸浆泵具有有效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。

型号意义:

   150 XWJ 200 - 20 A

                A-叶轮初次切割

                20-泵的扬程(m)

                200-泵的流量(m3/h)

                XWJ-新型无堵塞纸浆泵

                150-泵的进口直径(mm)

产品用途:

   广泛适用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合.

性能参数表:

泵型号

流量(m3/h)

扬程(m)

转速(r/min)

电机型号及功率(kw)

80XWJ25-12.5

25

12.5

1450

Y100L1-4/2.2

80XWJ25-12.5A

20

10

1450

Y90L-4/1.5

80XWJ25-20

25

20

1450

Y100L1-4/3

80XWJ25-20A

20

16

1450

Y100L1-4/2.2

100XWJ50-20

50

20

1450

Y132S-4/5.5

100XWJ50-20A

45

18

1450

Y112M-4/4

100XWJ50-20B

40

16

1450

Y112M-4/4

100XWJ50-32

50

32

1450

Y160M-4/11

100XWJ50-32A

40

26

1450

Y132S-4/5.5

125XWJ100-20

100

20

1450

Y160M-4/11

125XWJ100-20A

90

18

1450

Y132M-4/7.5

125XWJ100-20B

80

16

1450

Y132M-4/7.5

125XWJ100-32

100

32

1450

Y160L-4/15

125XWJ100-32A

90

28

1450

Y160M-4/11

125XWJ100-32B

80

26

1450

Y160M-4/11

150XWJ200-20

200

20

1450

Y180M-4/18.5

150XWJ200-20A

180

18

1450

Y160L-4/15

150XWJ200-20B

160

16

1450

Y160M-4/11

150XWJ200-32

200

32

1450

Y200L-4-30

150XWJ200-32A

187

28

1450

Y180L-4/22

150XWJ200-32B

170

24

1450

Y180M-4/18.5

200XWJ400-20

400

20

1450

Y225S-4/37

200XWJ400-20A

380

18

1450

Y200L-4/30

200XWJ400-20B

340

15

1450

Y180L-4/22

200XWJ400-32

400

32

1450

Y250M-4/55

200XWJ400-32A

375

28

1450

Y225M-4/45

200XWJ400-32B

340

24

1450

Y225S-4/37

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

泵的安装:

   根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置,一般情况下不宜改变进口方向。基础面应使用水平仪校正,待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度,两轴线偏移不超过±0.2毫米。倘若其轴线不重合,就会产生振动使轴承发热,甚至损坏泵。

   泵的吸入和排出管道应有自己的支架,一般不允许泵体承受管路的重量,再泵出狱倒罐工作时可以不装底阀,但应在吸入管路上装控制阀和过滤装置,以防杂物吸入泵内,泵安装在高于液面位置时,应在吸入管端装底阀。底阀喉口面积应大于吸入管截面积的百分之五十。

   泵安装前一定要彻底清楚管路内的杂物,如焊渣、金属屑等,以免泵起动时被吸入造成事故。

泵的使用:


   1,准备必要的扳手和工具

   2,检查机座,轴承和油腔无润滑油。

   3,检查空心轴和轴密程度是否恰当,填料压盖不可将盘根压得过紧,允许呈滴状渗出。
泵启动   4,用手或管子钳转动联轴器,注意泵体内有无异物碰撞杂声和卡死现象,如有应清除后方可开车。

   5,将料液注满泵腔,切勿于摩擦运转,以免损坏衬套。

   6,全开出液管的闸阀。

   7,开电动机。

   1,关闭吸入管阀门。
泵停机   3,停止电机。

   4,当泵处于长期停止工作时,应将泵腔内料液放净,并用水或蒸汽冲洗。

   1,经常检查泵和电机你轴承温升情况,温度不应超过75℃。
泵运转
   2,及时补充润滑油,保证轴承润滑良好。

   3,运转过程中,如发现异常噪声或过大振动应立即停机检查,排除故障。

   4,当流量显著减少,说明橡胶衬套已磨损,应更换新衬套后再运转。


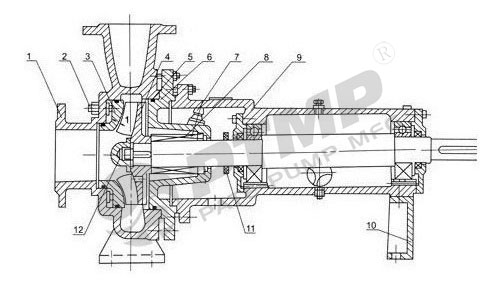

结构图:


序号材料序号材料
1泵体
7软管接头
2调节螺杆
8填料或机械密封
3耐磨板9悬架部件
4叶轮10支架
5o形圈11挡水圈
6泵盖12叶轮螺母
