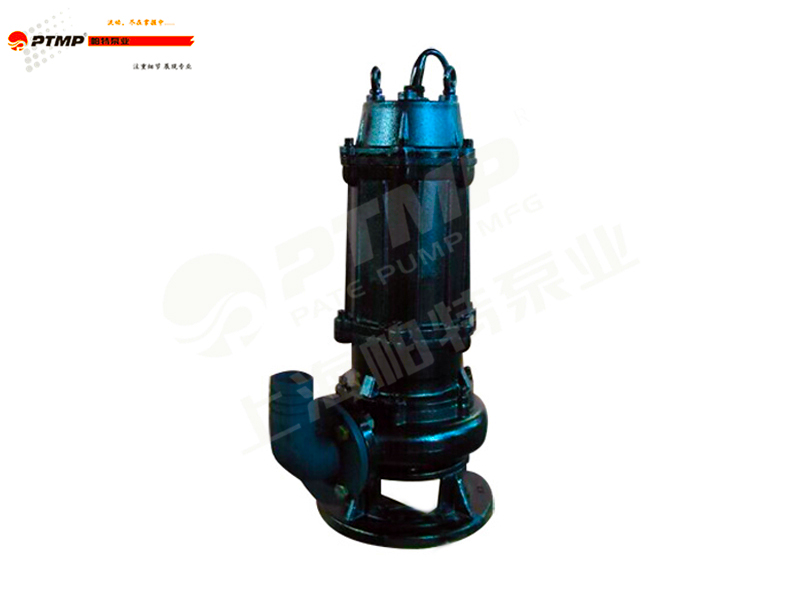

WQ型潜水排污泵

    参数范围

    流量:8~2000(m3/h)

    扬程:3~45(m)

    温度:-15℃~60℃

    压力:≤0.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质
不锈钢连接方式法兰
介质
污水,无腐蚀性小粘度介质
旋转方向由电机向叶轮看顺时针旋转
叶轮结构
封闭式叶轮特性
能通过直径为径口50%的固体颗粒

   WQ型潜水排污泵设计合理,配套电机合理,效率高,节能效果显著,是引进节能无堵塞排污泵经验,结合本单位技术力量研制而成。由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。电机用油室隔开,具有无堵塞、高效率、节能显著。

 WQ型潜水排污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力。机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。

产品特点:

   WQ型潜水排污泵具有很多优点,突出的就是可以直接放到水中使用。但是,在没有设置或不便设置拦污栅的场合,普通潜水排污泵常会发生泵和管路被污水中较大的杂物堵塞的现象,给用户造成麻烦。为解决这一令人头痛的问题,我公司开发了带刀切碎式潜水排污泵,这种泵不仅具有通常潜污泵的所有优点,还具有如下独特的优越性:

   1、S型双刀刃叶轮能将麻袋、塑料编织袋、帆布手套、皮手套、棉线编织手套,以及日用塑料袋、布、卫生纸、卫生巾、棉线一类的物体切碎并顺利地排送,能完全避免泵和管路被污水中的杂物堵塞,使用时不必设置昂贵的拦污和除污装置。

   2、叶轮和泵盖采用耐锈蚀的材料并经过热处理,叶轮和泵盖上的切割刃既有足够的硬度,又耐锈蚀,因而极耐磨损,能长期保持锋利。

   3、叶轮流道尺寸和泵体流道尺寸匹配精当,使得被切碎的杂物能够顺利通过。

   4、独特的轴承和机械密封的布置方式,使轴的悬臂很短,轴的刚度和强度很高,这样,轴的振动很小,使机械密封的泄漏大为减少;轴能承受很大的冲击负荷;轴承完全处于油室的油浴之中,能得到好的润滑和冷却,即使在泵不时切碎较硬物体的重负荷工作条件下,仍然具有很长的寿命。

   5、泵侧和电机侧都配置机械密封,实现电机的可靠的双重潜水轴封防护。油室中的油对机械密封进行充分的润滑和冷却。泵侧机械密封区具有切碎和驱赶杂物的结构,使杂物不能在机械密封腔积聚或沉积,从而避免其影响机械密封的正常工作。

   6、在所有过流旋转件和固定件之间设置的刮削槽,能将过流旋转件和固定件之间挤入的薄而韧性的碎屑刮除,避免造成泵功率增大或堵转。

   7、可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。

   8、可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及高温等进行保护,提高了产品的安全性与可靠性。

   9、可根据用户需要配备浮球开关可以根据所需液变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

型号意义:

   :300 WQ(QW) 800 - 15 - 55 P

                 P-不锈钢材质

                 55-配套电机功率(kw)

                 15-设计点扬程值(m)

                 800-设计点流量值(m3/h)

                 WQ(QW)-(WQ固定)、(QW移动)潜水式排污泵

                 300-泵吐出口径(mm)

产品用途:

   适用于制药、造纸、化工、煤加工工业、各种养殖业、屠宰场、化粪池、制革、纺织、医院及城市污水排放系统等行业输送含有固体颗粒、长纤维物的液体,以及特别脏、粘和滑的污水污物,也可用于抽送清水及带弱腐蚀性介质。

性能参数表:

泵型号

口径直径(mm)

流量(m3/h)

扬程(m)

功率(kw)

转速(r/min)

效率(%)

25-8-22-1.1

25

8

22

1.1

2825

38.5

32-12-15-1.1

32

12

15

1.1

2825

40

40-15-15-1.5

40

15

15

1.5

2840

45.1

40-15-30-2.2

40

15

30

2.2

2840

48

50-20-7-0.75

50

20

7

0.75

1390

54

50-10-10-0.75

50

10

10

0.75

1390

56

50-20-15-1.5

50

20

15

1.5

2840

55

50-15-25-2.2

50

15

25

2.2

2840

56

50-18-30-3

50

18

30

3

2880

58

50-25-32-5.5

50

25

32

5.5

2900

53

50-20-40-7.5

50

20

40

7.5

2900

55

65-25-15-2.2

65

25

15

2.2

2840

52

65-37-13-3

65

37

13

3

2880

55

65-25-30-4

65

25

30

4

2890

58

65-30-40-7.5

65

30

40

7.5

2900

56

65-35-50-11

65

35

50

11

2930

60

65-35-60-15

65

35

60

15

2930

63

80-40-7-2.2

80

40

7

2.2

1420

52

80-43-13-3

80

43

13

3

2880

50

80-40-15-4

80

40

15

4

2890

57

80-65-25-7.5

80

65

25

7.5

2900

56

100-80-10-4

100

80

10

4

1440

62

100-110-10-5.5

100

110

10

5.5

1440

66

100-100-15-7.5

100

100

15

7.5

1440

67

100-85-20-7.5

100

85

20

7.5

1440

68

100-100-25-11

100

100

25

11

1460

65

100-100-30-15

100

100

30

15

1460

66

100-100-35-18.5

100

100

35

18.5

1470

65

125-130-15-11

125

130

15

11

1460

62

125-130-20-15

125

130

20

15

1460

63

150-145-9-7.5

150

145

9

7.5

1440

63

150-180-15-15

150

180

15

15

1460

65

150-180-20-18.5

150

180

20

18.5

1470

75

15-180-25-22

150

180

25

22

1470

76

150-130-30-22

150

130

30

22

1470

75

150-180-30-30

150

180

30

30

1470

73

150-200-30-37

150

200

30

37

1480

70

200-300-7-11

200

300

7

11

970

73

200-250-11-15

200

250

11

15

970

74

200-400-10-22

200

400

10

22

1470

76

200-400-13-30

200

400

13

30

1470

73

200-250-15-18.5

200

250

15

18.5

1470

72

200-300-15-22

200

300

15

22

1470

73

200-250-22-30

200

250

22

30

1470

71

200-350-25-37

200

350

25

37

1980

75

200-400-30-45

200

400

30

45

1480

70

250-600-9-30

250

600

9

30

980

74

250-600-12-37

250

600

12

37

1480

78

250-600-15-45

250

600

15

45

1480

75

250-600-20-55

250

600

20

55

1480

73

250-600-25-75

250

600

25

75

1480

73

250-800-12-45

250

800

12

45

980

76

300-500-15-45

300

500

15

45

980

70

300-800-15-55

300

800

15

55

980

73

300-600-20-55

300

600

20

55

980

75

300-800-20-75

300

800

20

75

980

78

300-950-20-90

300

950

20

90

980

80

300-1000-25-110

300

1000

25

110

980

82

350-1100-10-55

350

1100

10

55

980

84.5

350-1500-15-90

350

1500

15

90

980

82.5

350-1200-18-90

350

1200

18

90

980

83.1

350-1100-28-132

350

1100

28

132

740

83.2

350-1000-36-160

350

1000

36

160

740

78.5

350-1500-10-75

400

1500

10

75

980

82.1

400-2000-15-132

400

2000

15

132

740

85.5

400-1700-22-160

400

1700

22

160

740

82.1

400-1500-26-160

400

1500

26

160

740

83.5

400-1700-30-200

400

1700

30

200

740

83.5

400-1800-32-250

400

1800

32

250

740

82.1

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装方法:

   1.安装前仔细查

   潜水电泵安装前, 首先应检查泵轴是否转动灵活,若发现泵轴转动不灵活,有撞击声,泵轴径向晃动,应排除故障后再安装。其次检查进水胶管有无破损,如有开裂要及时粘修。第三检查各紧固螺栓有无松动,要拧紧松动的螺栓。最后检查潜水泵的电机绕组、电缆线绝缘电阻,只有不低于0.5 兆欧才允许安装使用。

   2.正确配电

   电源线应按规定选用,电缆线要架空,电源线不要太长,若电源与水泵使用地距离较远,接线电缆的导线截面积应适当加大,接头应尽量少,以减少线路压降。10kW 以下的潜水泵可直接启动,控制设备最好采用自动空气断路器,若无此种电器,也可用闸刀开关,但须根据潜水泵的工作电流安装合适的熔丝。10kW 以上的潜水泵应配备降压启动柜, 来保护潜水泵的安全运行。电缆线需放入输水管法兰盘的凹槽内,并用耐水绑绳将电缆固定在输出管上。潜水泵下水或出水时切勿使电缆受力, 以免引起电源线断裂,同时,还要防止电缆下井过程中擦伤。

   3.要有两级漏电保护措施

   为确保安全, 可在电源或水泵附近的潮湿地中埋入一根长度1m 以上的金属棒作为潜水泵的接地体。同时还要安装安装漏电保护器。因为潜水泵在水下工作, 容易漏电造成电能损失甚至引发触电事故。如果装有漏电保护器,只要潜水泵漏电值超过漏电保护器的动作电流值(一般不超过30 毫安),漏电保护器就会切断潜水泵的电源,避免漏电,确保安全。

   4.入水前检查电机旋转方向

   因为现在有许多类型的潜水泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转时间长了会损坏电机绕组。因此,潜水电泵入水前,先接电源检查旋转方向是否正确。若三相潜水泵叶轮倒转,应立即停车, 调换电缆中三相芯线中任意两相的接触即可。

   5.潜水泵的安装位置要正确

   充油式潜水泵潜入深度应在0.35~3m,最深不得超过10m;干式、半干式、充水式潜水泵,潜入深度为1m, 过深将影响机械密封作用。潜水泵在潜入水中时,应垂直吊起,不能横卧着,更不能陷人泥中,否则会导致电机散热不良而烧坏电机绕组。潜水泵在下井过程中若遇到卡住现象时,应吊起少许,轻轻转动卡板再试着下落,如果各种措施都不见效时,只好将潜水泵提出井外查明原因后再下井。对清水型潜水泵,在进水滤网外面最好套上竹篮或铁丝网,否则,杂草污物进入泵内,会堵塞叶轮或进水口。

   6.小型潜水泵安装有特殊要求

   对小型潜水泵,由于多为临时安装,将输水胶管连接到潜水电泵的出水接头上时,一定要用管卡或8号铁丝扎牢紧固,防止松脱或漏水。安装好后应将吊装的缆索及胶管固定,不能让胶管承受拉力,否则,造成胶管的破口或接头松脱。放入或吊出水面,需用直径4mm 的钢丝绳, 慢慢将潜水电泵沉入水中或提出水面。

   7.安装完毕测试绝缘电阻

   电泵安装结束,用500V 兆欧表测量绕组之间和绕组与地之间的绝缘电阻,不应低于0.5MΩ。

   8.设置安全警示标志为防止意外事故的发生,应在潜水泵附近设置明显的警示标志。为保证安全,严禁人员、牲畜在潜水泵出口附近接触水源。

注意事项:

   1.电压异常不开机

电压过高和过低都会使潜水泵温升过高,缩短使用寿命甚至烧毁潜水泵。农村由于低压供电线路比较长,线路的末端电压过低,线路的始端电压过高是常有的事。因此,在使用潜水泵过程中,操作者必须随时观察电源电压值,若低于额定电压10%以下,高于额定电压10%以上, 或电流大于潜水泵额定电流的20%时,应立即停机检修。

   2.不宜频繁起动

潜水泵不宜过于频繁起动,这是因为潜水泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组,必须等管内的存水回流完毕后,才能起动,一般需要间隔5 分钟左右。

   3.注意水位变化

潜水泵在抽水过程中,要注意水位降,特别抽井水时, 必须注意不得让潜水泵露出水面进行工作,更不允许长时间脱水运行,否则,电机发热,烧坏定子绕组。

   4.发现异常立即停机

潜水泵抽水时,应有专人值班,发现工作电流忽然高出潜水泵额定电流;出水量不正常,间隙性出水;出水含沙量加大;明显的噪音震动加剧;输水管路损坏;保险丝烧坏一相;电网电压过低;通电后潜水泵不转;起动后不能出水等情况之一时,要立即停机进行检查。

  5.停用的潜水泵要定期开机防锈蚀

潜水泵如果下井后不连续使用, 时间长了,会锈蚀,导致不能启动。因此,应每周开机一次,并运行5~10 分钟,以防锈蚀。

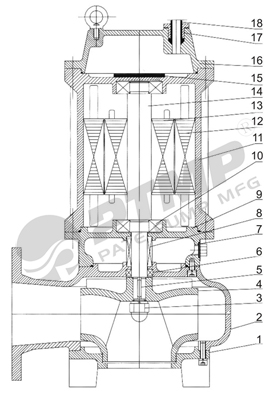

结构图:


序号名称序号名称
1底座10轴承
2泵体11电机壳体
3叶轮螺母12定子总成
4叶轮13转子总成
514主轴
6骨架油封15接线板
7注油螺塞16上端盖
8机械密封17密封压盖
9油室18进线密封

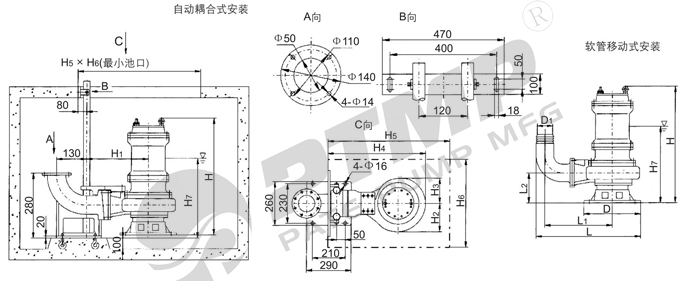

安装尺寸图:


安装尺寸表:

泵名称HH1H5H6H7
40WQ12-15-1.5
555258550550360
50WQ10-10-0.75570286650600360
50WQ20-7-0.75570286650600360
50WQ15-15-1.5555258550550360
50WQ25-10-1.5555258550550360
50WQ15-20-2.2605291600600380
50WQ27-15-2.2605291650600380
50WQ42-9-2.2590295650600385
50WQ17-25-3615258650600369
50WQ24-20-4670258650600420
50WQ40-15-4670258650600420
50WQ25-32-5.5790301750600495

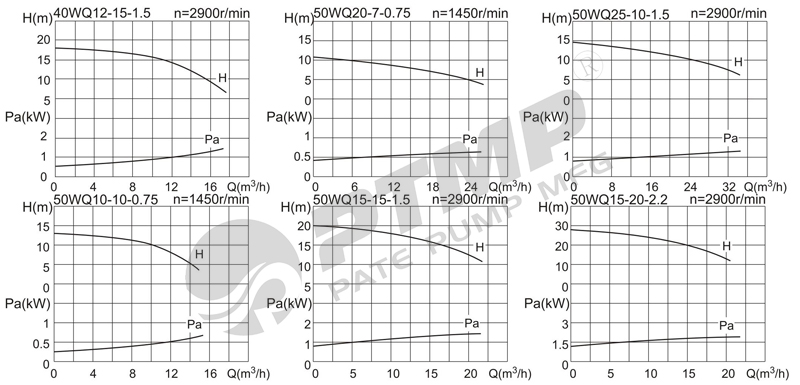

性能曲线图:
