GBW型浓硫酸离心泵

    参数范围

    流量:4~550(m3/h)

    扬程: 12.5~50(m)

    温度:≤40℃

    压力:≤1.6(Mpa)

    泵轴:45钢

    泵体、端盖、叶轮:专用铸铁,铸钢

    机械密封:石墨,碳化钨/硅,硬质合金





产品概述:

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402


   GBW型离心泵是根据IS型离心泵之性能参数,采用专用铸铁、碳钢二种材料和水力模型进行优化设计而成的新一代化工泵。

型号意义:

   :GBW 50 - 125

                   125-叶轮名义直径(mm)

                   50-泵吸入排出口直径(mm)

                   GBW-卧式离心泵

产品特点:

   GBW型离心泵采用外装式优质机械密封,动、静环采用硬质合金或陶瓷制成,耐磨损、无泄漏、使用寿命长。

    1、运行平稳:泵轴的同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

    2、滴水不漏:该泵轴封采用外装式优质机械密封,动、静环采用碳化硅对碳化硅制成,耐腐蚀、耐磨损、无泄漏、使用寿命长。

    3、噪音低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

    4、故障率低:结构简单合理,关键部分采用优质部件配套,整机无故障工作时间大大提高。

    5、维修方便:更换密封、轴承、简易方便。

    6、占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间。

产品用途:

 GBW型离心泵专用钢铁大量应用于80~100%的酸,温度可达60-80℃。钢铁在这一浓度和温度范围的酸中,表面能产生保护性的酸铁膜层。铸铁不适用于超过100%的烟性酸,可能是由于三氧化硫与铁中所含的硅反应,使铸铁变脆。碳钢不适用于100~102%的烟性酸,超过102%的酸则又适用,温度限定约为60℃。稀酸对钢铁的腐蚀很大,当酸浓度为47%左右时,腐蚀率达到高值。当酸浓度大于65%时,钢铁的腐蚀率显著降低。但是在65~80%这一段浓度中,不使用钢铁,以用铅或其它耐稀酸材料更为安全。 酸浓度:80%~98% 铸铁使用温度:25℃~50℃ 酸浓度:80%~98% 专用碳钢使用温度:25℃~60℃

性能参数表:


泵型号

流量(m3/h)

扬程(m)

转速(r/min)

功率(kw)

GBW25-125

4

20

2900

1.1

GBW25-160

4

32

2900

2.2

GBW32-125

5

20

2900

1.5

GBW32-160

5

32

2900

2.2

GBW40-125

6.3

20

2900

1.5

GBW40-160

6.3

32

2900

3

GBW40-200

6.3

50

2900

5.5

GBW50-100

12.5

12.5

2900

1.5

GBW50-125

12.5

20

2900

2.2

GBW50-160

12.5

32

2900

4

GBW50-200

12.5

50

2900

7.5

GBW65-100

25

12.5

2900

2.2

GBW65-125

25

20

2900

4

GBW65-160

25

32

2900

5.5

GBW65-200

25

50

2900

11

GBW80-100

50

12.5

2900

4

GBW80-125

50

20

2900

7.5

GBW80-160

50

32

2900

11

GBW80-200

50

50

2900

18.5

GBW100-100

100

12.5

2900

7.5

GBW100-125

100

20

2900

15

GBW100-160

100

32

2900

18.5

GBW100-200

100

50

2900

30

GBW125-100

160

12.5

2900

15

GBW125-125

160

20

2900

18.5

GBW125-160

160

32

2900

30

GBW125-200

160

50

2900

45

GBW150-125

160

20

2900

18.5

GBW150-160

160

32

2900

30

GBW200-200

200

12.5

1450

18.5

GBW200-250

200

20

1450

22

GBW250-250

550

20

1450

55

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

拆卸与装配:

   1,如更换或检查叶轮,可关闭出口阀门,卸出法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。

   2,将底板垂在支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。

   3,对更换滚动轴承或填料,则底板不动,先取出填料压盖,再取出更换的填料。

   4,装配与拆卸的次序相反,一定要注意轴上配件的同心度。

安装、使用、维修:

   1,泵组装后,盘动联轴器,看是否转动灵活,检查是否有金属摩擦声,各部件螺母是否旋紧,

   2,检查泵轴和电机轴的同心度,两联轴器外圆左右差数不得超过0.1mm。两联轴器端面间隙保持1~2.5mm。

   3,泵的吸入口到容器底部之间距离为2~3倍吸入口径,泵体距器壁大于口径的2.5倍

   4,泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。

   5,检查电机的旋转方向,使泵的旋转方向符合指示方向。

   6,关闭出口管路上的闸阀及压力表。

   7,起动电机,开压力表,慢慢开启出口管闸阀到需要的位置,投入正常运转。

   8,经常检查泵和电机的情况,轴承温升不应超过75度,轴承盒内应加足够黄油。

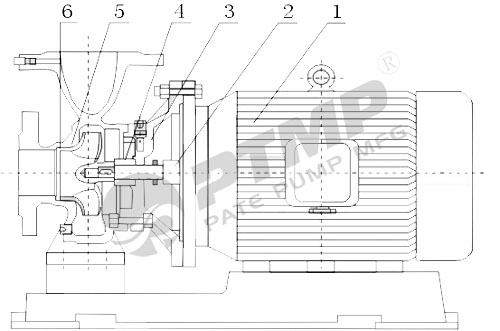

结构图:


序号名称序号名称
1电机4机械密封
2泵轴5泵体
3泵盖6叶轮

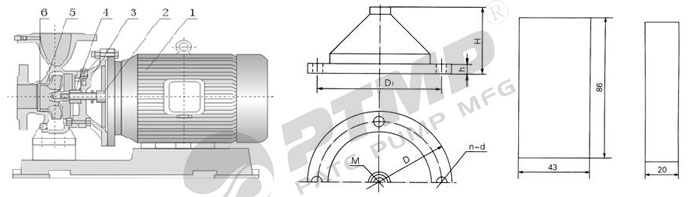

安装尺寸图:


安装尺寸表:

泵型号MDD1D2Hd
GBW40
101008030437
GBW601215013030857
GBW8016200170608711
GBW100202902606013311
