DL型立式多级离心泵

    参数范围

    流量:6~280(m3/h)

    扬程:24~500(m)

    温度:-20~150℃

    压力:≤1.6(Mpa)

    泵轴:45钢

    泵体、端盖、叶轮:铸铁

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

品牌

帕特

产地

上海

叶轮吸入方式

单级

泵轴

卧式

材质

不锈钢

连接方式

法兰

介质

不含固体颗粒或纤维液体

性能

平稳,低噪音,节能

   DL型立式多级泵是我公司根据我国对高层建筑给排水及从卧式多级离心泵基础上进行优化设计和制造的,该型泵由于采用了有效节能的水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小、安全维修方便。

型号意义:

   :80 DL 50 - 20*2

               2-泵级数

               20-设计点单级扬程(m)

               50-额定流量(m3/h)

               DL-立式多级离心泵

               80-进口口径(mm)

产品特点:

   DL型立式多级泵为立式,多级,节段式结构,结构紧凑,占地面积小,轴封为机械密封并可选用便拆式,泄漏少,运行稳定可靠,且维修方便快捷。泵体采用管傲视结构,其进出口径相同且在同一直线上,能象阀门一样安装在管道的任何位置,方便,快捷。为方面安装可选择善个出口型,其进出口之间的方向可按用户的要求,调整为0度’、90度’、180度’、270度。如需减震、降低噪音,可采用加装联接板及隔震垫或隔振器的安装方式,独特的安装结构大大缩小了蹦的占地面积,可节约基建投资40%以上。

产品用途:

   DL型立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。建筑物生活用水,建筑物消防用水,远距离输送,工艺循环增压,锅炉给水,空调系统增压输送,其他场合清洁液体的输送.

性能参数表:


泵型号

流量(m3/h)

扬程(m)

功率(kw)

转速(r/min)

进口口径(mm)

出口口径(mm)

40DL6-12×2

6

24

1.5

1450

40

24

40DL6-12×3

6

36

2.2

1450

40

36

40DL6-12×4

6

48

3

1450

40

48

40DL6-12×5

6

60

4

1450

40

60

40DL6-12×6

6

72

4

1450

40

72

40DL6-12×7

6

84

5.5

1450

40

84

40DL6-12×8

6

96

5.5

1450

40

96

40DL6-12×9

6

108

7.5

1450

40

108

40DL6-12×10

6

120

7.5

1450

40

120

40DL6-12×11

6

132

7.5

1450

40

132

40DL6-12×12

6

144

11

1450

50

144

50DL12-12.5×2

12.6

25

3

1450

50

25

50DL12-12.5×3

12.6

37.5

3

1450

50

37.5

50DL12-12.5×4

12.6

50

4

1450

50

50

50DL12-12.5×5

12.6

62.5

5.5

1450

50

62.5

50DL12-12.5×6

12.6

75

7.5

1450

50

75

50DL12-12.5×7

12.6

87.5

7.5

1450

50

87.5

50DL12-12.5×8

12.6

100

7.5

1450

50

100

50DL12-12.5×9

12.6

112.5

11

1450

50

112.5

50DL12-12.5×10

12.6

125

11

1450

50

125

50DL12-12.5×11

12.6

137.5

11

1450

50

137.5

50DL12-12.5×12

12.6

137.5

11

1450

50

137.5

65DL30-15×2

30

32

5.5

1450

65

32

65DL30-15×3

30

48

7.5

1450

65

48

65DL30-15×4

30

64

11

1450

65

64

65DL30-15×5

30

80

15

1450

65

80

65DL30-15×6

30

96

15

1450

65

96

65DL30-15×7

30

112

18.5

1450

65

112

65DL30-15×8

30

128

22

1450

65

128

65DL30-15×9

30

144

22

1450

65

144

65DL30-15×10

30

160

30

1450

65

160

80DL50-20 ×2

54

40

11

1450

80

40

80DL50-20 ×3

54

60

15

1450

80

60

80DL50-20 ×4

54

80

22

1450

80

80

80DL50-20 ×5

54

100

30

1450

80

100

80DL50-20 ×6

54

120

30

1450

80

120

80DL50-20 ×7

54

140

37

1450

80

140

80DL50-20 ×8

54

160

45

1450

80

160

80DL50-20 ×9

54

180

45

1450

80

180

80DL50-20×10

54

200

55

1450

80

200

80DL50-25×2

50.4

50

15

1450

80

50

80DL50-25×3

50.4

75

18.5

1450

80

75

80DL50-25×4

50.4

100

30

1450

80

100

80DL50-25×5

50.4

125

30

1450

80

125

80DL50-25×6

50.4

150

37

1450

80

150

80DL50-25×7

50.4

175

45

1450

80

175

80DL50-25×8

50.4

200

55

1450

80

200

80DL50-25×9

50.4

225

55

1450

80

225

80DL50-25×10

50.4

250

75

1450

80

250

100DL72-20×2

72

40

15

1450

100

40

100DL72-20×3

72

60

18.5

1450

100

60

100DL72-20×4

72

80

30

1450

100

80

100DL72-20×5

72

100

37

1450

100

100

100DL72-20×6

72

120

37

1450

100

120

100DL72-20×7

72

140

45

1450

100

140

100DL72-20×8

72

160

55

1450

100

160

100DL72-20×9

72

180

55

1450

100

180

100DL72-20×10

72

200

75

1450

100

200

100DL72-25×2

72

50

18.5

1450

100

50

100DL72-25×3

72

75

30

1450

100

75

100DL72-25×4

72

100

37

1450

100

100

100DL72-25×5

72

125

45

1450

100

125

100DL72-25×6

72

150

55

1450

100

150

100DL72-25×7

72

175

55

1450

100

175

100DL72-25×8

72

200

75

1450

100

200

100DL72-25×9

72

225

75

1450

100

225

100DL72-25×10

72

250

90

1450

100

250

100DL100-20×2

108

40

22

1450

100

40

100DL100-20×3

108

60

30

1450

100

60

100DL100-20×4

108

80

37

1450

100

80

100DL100-20×5

108

100

45

1450

100

100

100DL100-20×6

108

120

55

1450

100

120

100DL100-20×7

108

140

75

1450

100

140

100DL100-20×8

108

160

75

1450

100

160

100DL100-20×9

108

180

90

1450

100

180

100DL100-20×10

108

200

90

1450

100

200

100DL100-25×2

100

50

22

1450

100

50

100DL100-25×3

100

75

37

1450

100

75

100DL100-25×4

100

100

45

1450

100

100

100DL100-25×5

100

125

55

1450

100

125

100DL100-25×6

100

150

75

1450

100

150

100DL100-25×7

100

175

90

1450

100

175

100DL100-25×8

100

200

90

1450

100

200

100DL100-25×9

100

225

110

1450

100

225

100DL100-25×10

100

250

110

1450

100

250

125DL120-20×2

120

40

22

1450

125

40

125DL120-20×3

120

60

30

1450

125

60

125DL120-20×4

120

80

45

1450

125

80

125DL120-20×5

120

100

55

1450

125

100

125DL120-20×6

120

120

75

1450

125

120

125DL120-20×7

120

140

75

1450

125

140

125DL120-20×8

120

160

90

1450

125

160

125DL120-20×9

120

180

90

1450

125

180

125DL120-20×10

120

200

110

1450

125

200

150DL150-20×2

150

40

30

1450

150

40

150DL150-20×3

150

60

37

1450

150

60

150DL150-20×4

150

80

45

1450

150

80

150DL150-20×5

150

100

55

1450

150

100

150DL150-20×6

150

120

75

1450

150

120

150DL150-20×7

150

140

90

1450

150

140

150DL150-20×8

150

160

90

1450

150

160

150DL150-20×9

150

180

110

1450

150

180

150DL150-20×10

150

200

132

1450

150

200

150DL160-25×2

160

50

37

1450

150

50

150DL160-25×3

160

75

55

1450

150

75

150DL160-25×4

160

100

75

1450

150

100

150DL160-25×5

160

125

90

1450

150

125

150DL160-25×6

160

150

110

1450

150

150

150DL160-25×7

160

175

132

1450

150

175

150DL160-25×8

160

200

132

1450

150

200

150DL160-25×9

160

225

160

1450

150

225

200DL300-20×2

300

40

55

1450

150

40

200DL300-20×3

300

60

75

1450

150

60

200DL300-20×4

300

80

110

1450

150

80

200DL300-20×5

300

100

132

1450

150

100

200DL300-20×6

300

120

160

1450

150

120

200DL300-20×7

300

140

200

1450

150

140

200DL300-20×8

300

160

200

1450

150

160

200DL300-20×9

300

160

200

1450

150

160

200DL280-30×2

280

60

75

1450

150

60

200DL280-30×3

280

90

110

1450

150

90

200DL280-30×4

280

120

132

1450

150

120

200DL280-30×5

280

150

160

1450

150

150

200DL280-30×6

280

180

200

1450

150

180

200DL280-30×7

280

210

250

1450

150

210

200DL280-30×8

280

240

280

1450

150

240

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

安装说明:

   1,安装时管路重量不应加在水泵上,应有各自的支承体,以免使变形影响运行性能和寿命。

   2,多级泵与电机是整体结构,安装时无需找正,所以安装时十分方便。

   3,安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。

   4,安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体。

   5,为了维修方便和使用安全,在多级泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。

   6,多级离心泵用于吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水,漏气现象。

   7,排出管路如逆止阀应装在闸阀的外面。

   8,安装后拨动泵轴,叶轮不应有摩擦声或卡死现象,否则应将泵拆开检查原因。

   9,泵的安装方式分为硬性联接和柔性联接安装。

注意事项:

   1、选购多级泵时应留意其型号、流量和扬程。如选用的规格不恰当,将无法获得足够的出水量,不能发挥机组的效率。另外,还应搞清电机的旋转方向,某些类型的多级泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转会损坏电机绕组。为防止多级泵在水下工作时漏电而引发触电事故,应装漏电保护开关。

   2、安装多级泵时,电缆线要架空,电源线不要太长。机组下水时切勿使电缆受力,以免引起电源线断裂。多级泵不要沉入泥中,否则会导致散热不良而烧坏电机绕组。

   3、尽量避免在低压时开机。电源电压与额定电压不可相差10%,电压过高会引起电机过热而烧坏绕组,电压过低则电机转速下降,如达不到额定转速的70%时,启动离心开关会闭合,造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。不要频繁地开关电机,这是因为电泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组。

   4、切莫让多级泵长期超负荷运转,不要抽含沙量大的水,电泵脱水运行的时间不宜过长,以免使电机过热而烧毁。机组在作业中,操作者必须随时观察其工作电压和电流是否在铭牌上规定的数值内,若不符合应使电机停止运转,找出原因并排除故障。

  5、平时多检查电机,如发现下盖有裂纹、橡胶密封环损坏或失效等,应及时更换或修复,以防水渗入机器。

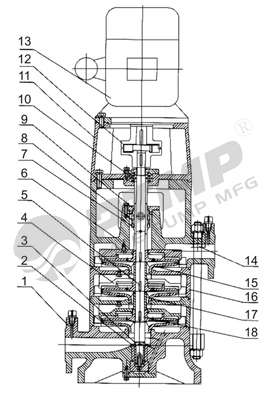

结构图:


序号名称序号名称
1

进水段

10轴承
2导轴承11电机架
3下轴套12联轴器
4导叶13电机
514拉紧螺栓
6出水段15叶轮
7上轴套16中段
8机械密封17叶轮档套
9机械压盖18

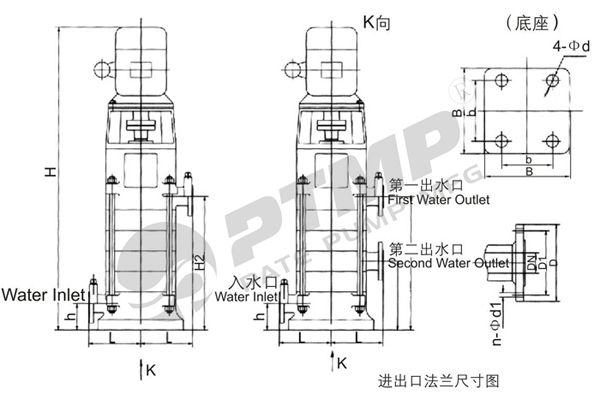

安装尺寸图:


安装尺寸表:

泵型号LhBb4-Φd
40DL6-12
2001023302944-Φ18
500DL12-12.5
2051003503004-Φ18
65DL30-15260
1104003504-Φ23
80DL50-20
2801204704004-Φ23
80DL50-252801204704004-Φ23
