TFY型氟塑料液下泵

    参数范围

    流量:2~100(m3/h)

    扬程:6~50(m)

    温度:-5℃~105℃

    深度:250~3000(mm)

    泵轴:45钢

    泵体、端盖、叶轮:增强聚丙烯,聚偏氟乙烯,氟塑料合金

    机械密封:石墨,碳化钨/硅,硬质合金



产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质铸铁,不锈钢
连接方式法兰
介质固体颗粒不超过泵口直径30%的液体叶轮数目
多级
叶轮结构开式叶轮特性取消机械密封,运行平稳

   TFY型氟塑料液下泵是按照国家标准设计,适用于长期输送任意浓度的强酸、强碱、盐、强氧化剂等多种腐蚀性介质。其壳体、主管、出口管及过流部件全部用塑料合金(PTFE\FEP)模压烧结制成。泵主机部分全部旋转在液体内,具有耐腐蚀性强、耐磨性好、机械强度高、不氧化、无毒素分解等特点。设计合理、结构紧凑、性能可靠,使用维修方便,流道光滑效率高、有效节能等优点。

型号意义:

   :TYF 25 - 20 - 1000 E

                 E-泵轴材质

                 1000-液下深度1000(mm)

                 30-扬程30(m)

                 25-泵吸入口直径(mm)

                 TFY-氟塑料液下泵

产品特点:

   1.TYF型氟塑料液下泵是小流量、低扬程、全密封、无泄漏、高效节能的新型耐酸液下离心泵;

   2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;

   3.氟塑料液下泵-衬氟液下泵-液下泵氟塑料合金(PTFE、FEP)是优质的耐腐蚀材料(俗称:塑料王),对任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;

   4.氟塑料液下泵-衬氟液下泵-液下泵无轴封,轴承、轴套采用高耐磨耐温的石墨、四氟等材料,有效地保证泵的使用寿命;

   5.无需独立润滑和冷却水,降低了能耗。

   6.立式安装,结构紧凑、振动小,噪音低,效率高、运行平稳;

产品用途:

   广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送强腐蚀性液体,尤其适用于硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等介质的输送。

性能参数表:

泵型号

转速(r/min)

流量(m3/h)

扬程(m)

口径(mm)

功率(kw)

TYF25-20

2900

2

20

25×20

2.2

TYF25-32

2900

2

32

25×20

3

TYF25-50

2900

2

50

25×20

5.5

TYF32-20

2900

3.2

20

32×20

2.2

TYF32-32

2900

3.2

32

32×20

3

TYF32-50

2900

3.2

50

32×20

5.5

TYF40-20

2900

6.3

20

40×25

2.2

TYF40-32

2900

6.3

32

40×25

3

TYF40-50

2900

6.3

50

40×25

7.5

TYF50-20

2900

12.5

20

50×32

3

TYF50-32

2900

12.5

32

50×32

4

TYF50-50

2900

12.5

50

50×32

11

TYF65-20

2900

25

20

65×50

5.5

TYF65-32

2900

25

32

65×50

7.5

TYF65-40

2900

25

40

65×50

11

TYF65-50

2900

25

50

65×50

15

TYF80-20

2900

50

20

80×50

7.5

TYF80-32

2900

50

32

80×50

11

TYF80-40

2900

50

40

80×50

15

TYF80-50

2900

50

50

80×50

18.5

TYF100-20

2900

100

20

100×80

11

TYF100-32

2900

100

32

100×80

18.5

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装事项:

   一.液下泵的安装

       1.泵的出口管路上安装阀门和止回阀,控制流量、防止倒转。

       2.泵基础应平整,用水平仪找平,足以承受泵的重量而不变形,泵的基础和安装设计应

保证在运转和停止状态下振动值最小,否则将减少寿命。泵排出管路的重量不应直接加在泵上,以免将泵压坏或影响同心度。自冲洗的泵,用本身介质冲洗滑动轴承,管路已接好。外冲洗的,用户需外接管至泵的冲洗管路上,引外冲洗液。泵的吸入口离池底应有大于1.5倍吸入口口径的距离,泵进口需加合适的滤网。

       3.泵严禁空转、倒转。为防止空载及过载可以安装欠流、过流保护器。(应考虑安装高低液位报警装置)

       4.检查电动机的转动方向是否正确,严禁反转,外冲洗的打开外冲洗阀(压力>0.2MPa)。

   二.液下泵的启动

       1.头次运行确认以下数据,电机转速,适合于耐腐蚀泵出口扬程的压力表范围,确认外冲洗管路阀门开启,外接冲洗水一直供应。

       2.泵启动前应盘车3-5圈,转动灵活无杂音,感觉正常方可启动,开机前盘车是必须的。(确保未因盘车而损坏滑动轴承火烧坏电机)泵启动时要在排出口阀门关闭时启动,但应注意在出口阀门关闭时长期运转,会出现泵内液体升温,阻力大,振动等现象,所以关闭阀门运转最长时间不宜超过2分钟。当泵的出口压力达到正常后,再逐渐打开出口阀门,并调节到铭牌标定的压力。

   三.液下泵的运转

       1.在开机过程中需注意经常观察仪表读数,建立必要的设备运行记录(监测振动、噪音温度、电流等),注意有无发热、振动、噪音等异常现象,如有异常应立即停机检查,排除故障后才能继续运转。轴承温升不应大于35度,极限温度不应大于75度。

       2.泵一般不宜在低于30%设计流量下长期运转,如果必须在该条件下使用时,应在出口管路安装旁路,使泵的流量达到规定的使用范围。

       3.慢慢关闭出口管路阀门,停止电机。

       4.对环境温度低于液体凝固点需保温的,罐体需保温,泵滑动轴承部位需保温。

       5.如长期停止使用的泵,应将泵内液体放出,还要用清水冲洗干净,进行防锈处理。

注意事项:

   1、耐腐蚀液下泵要垂直安装,将泵的平盖板安装在贮罐法兰座上,开始运行前,先用手盘动联轴器,检查泵是否有卡阻现象,转动是否灵活。

   2、耐腐蚀液下泵起动前只要贮罐中液体高于泵体即可开车,严禁无介质运转和反方向运转,否则泵体内因缺乏液体润滑而损坏轴承、轴套、如发现有剧烈振动或异常声音,立即停车检查。

   3、平时注意保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,定期补充和更换轴承润滑油。

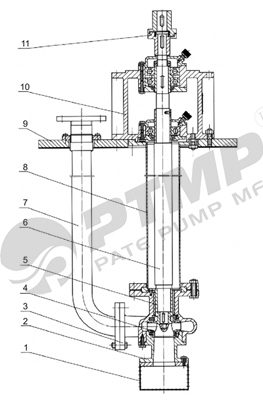

结构图:


序号
名称
序号名称
1滤网8中间接管
2泵盖9安装板
3泵体10轴承体
4叶轮11联轴器
5下护轴套12导轴承体
6泵轴13中间短管
7出液管部件

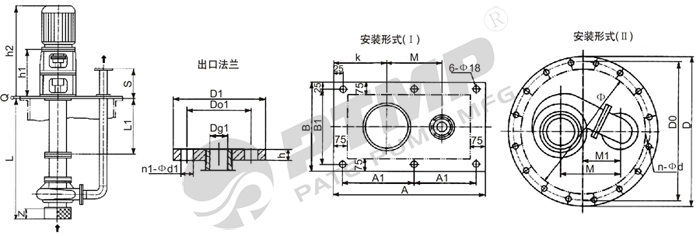

安装尺寸图:


安装尺寸表:

泵型号LL1hSZ
25TFY-16
500~250012001410972
25TFY-25500~250012001410972
25TFY-41500~250012001410972
40TFY-16500~250012001610982
40TFY-26500~250012001610982
40TFY-40500~250012001610982
50TFY-16500~250012001610992
