CQB-G型耐高温磁力泵

CQB-G型耐高温磁力泵

产品分类

咨询热线

021-56037469
021-56381771
021-56318899
021-56325777

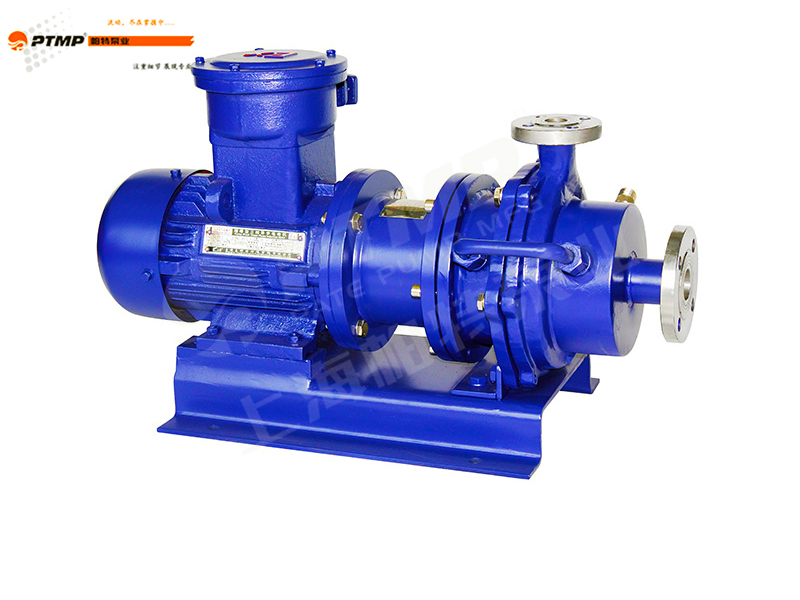

CQB-G型耐高温磁力泵

    参数范围

    流量:3.2~100(m3/h)

    扬程:12.5~125(m)

    功率:12.5~125(kw)

    粘度:≤30*10-6(m3/s)

    温度:120℃~300℃

    过流部件:不锈钢(奥氏体)

    联接方式:法兰


产品概述:

  CQB-G型耐高温磁力泵(简称磁力泵)通常由电动机、磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触传递扭矩,在泵轴的动力输入端,由于液体被封闭在静止的隔离异套内,没有动密封因而完全无泄漏。 是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当,CQB系列磁力泵形式及基本参数等效用JB/T7742-95《小型磁力传动离心泵》标准,符合Q/BTB01-2001《磁力传动离心泵》企业标准。

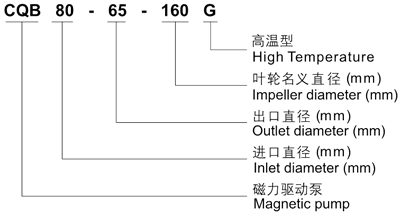

型号意义:

   例:CQB 80 - 65 - 160 G

                  G-高温型

                  160-叶轮名义直径(mm)

                  65-出口直径(mm)

                  80-进口直径(mm)

                CQB-磁力驱动泵

产品特点:

  采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定,同时采用注销联轴器减少了泵的噪音和震动,便携式和注销联轴器同时使用,确保磁钢的稳定性。本系列泵适用于输送高温介质,使用温度小于300度

产品用途:

  适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重和各种腐蚀性液体的可靠设备。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

汽蚀余量(m)

转速(r/min)

轴功率(kw)

效率(%)

CQB32-20-125G

3.2

20

5.0

2900

0.58

30

CQB32-20-160G

3.2

32

3.5

2900

0.99

28

CQB40-25-105G

6.3

12.5

6.0

2900

0.55

39

CQB40-25-125G

6.3

20

5.0

2900

0.98

35

CQB40-25-160G

6.3

32

3.5

2900

1.72

32

CQB40-25-200G

6.3

50

3.5

2900

3.43

25

CQB50-32-105G

6.3

80

3.5

2900

0.56

49

CQB50-32-125G

12.5

20

3.5

2900

0.91

47

CQB50-32-160G

12.5

32

3.5

2900

1.62

42

CQB50-32-200G

12.5

50

3.5

2900

2.79

39

CQB50-32-250G

12.5

80

3.5

2900

5.49

31

CQB65-50-125G

25

20

3.5

2900

10.89

25

CQB65-50-160G

25

32

3.5

2900

2.67

51

CQB65-40-200G

25

50

3.5

2900

5.07

43

CQB 65-40-250G

25

80

3.5

2900

9.20

37

CQB65-40-315G

25

125

3.5

2900

14.72

37

CQB80-65-125G

50

20

4.0

2900

5.24

52

CQB80-65-160G

50

32

4.0

2900

9.08

48

CQB80-50-200G

50

50

4.0

2900

14.8

46

CQB80-50-250G

50

80

4.0

2900

23.68

46

CQB100-80-125G

100

20

4.0

2900

9.73

56

CQB100-80-160G

100

32

4.0

2900

15.85

55

CQB100-65-200G

100

50

4.0

2900

25.69

53

CQB100-65-250G

100

80

4.0

2900

45.39

48

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

安装调试:

   一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

   二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

   三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

   四,检查电机旋转方向是否与磁力泵转向标记一致。

   五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

   六,泵停止工作前,应先关团排出阀门,然后切断电源。

注意事项:

   一,因磁力泵轴承的冷却和通滑是靠被送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

   二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

   三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

   四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

   五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

   六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

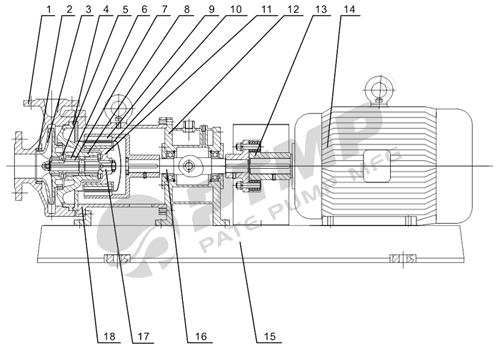

结构图:


序号
零件名称序号零件名称
1泵体10隔离套
2口环11内磁钢总成
3叶轮12冷却箱
4密封圈13联轴器
5止推环14电机
6轴承15底盘
7轴套16主轴
8轴承体17泵轴
9外磁钢总成18联接架

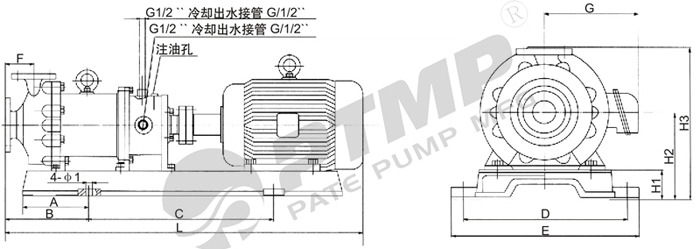

安装尺寸图:


安装尺寸表:

泵型号ABCFL
32-20-12513015044065751
32-20-16013015044065751
40-25-10513015044065751
40-25-12513015044065761
40-25-16018021050080916
40-25-200180210500801001

备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

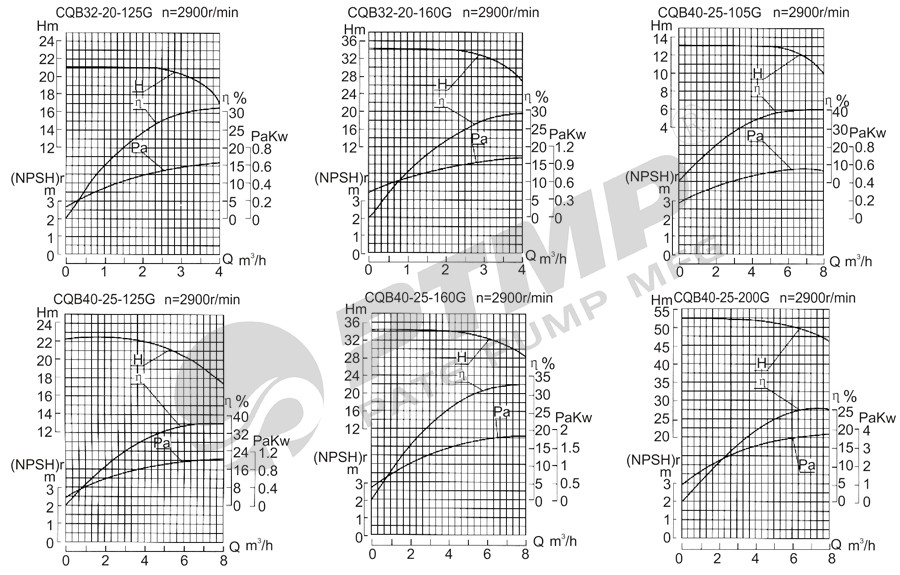

性能曲线图:
