WFB型无密封自控自吸泵

    参数范围

    流量:1.1~6850(m3/h)

    扬程: 5~125(m)

    温度:150℃

    自吸高度:5~7(m)

    泵轴:不锈钢

    泵体、端盖、叶轮:铸钢,锈钢,增强聚乙烯

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

   WFB型无密封自控自吸泵具有耐温耐压、“一次引流”、“终生自吸”等多种功能。目前生产321、304、316、316L、A3、PP(增强聚丙烯)等多种材质的系列整机,五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、纺织印染、采掘选矿、民用建筑等行业中广泛适用,深受用户的好评。

型号意义:

   :50 WFB - AD

               AD-性能分类

               WFB-无密封自控自吸泵

               50-吸液口径(mm)

产品特点:

   1、WFB型无密封自控自吸泵采用“泵用连环式多面离心密封装置”,革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”,是替代各种长轴液下泵、潜水泵。

   2、运行过程中密封装置不摩擦,无麿损,使用寿命较同类产品长10倍以上。

   3、移植真空泵原理,自吸性能稳定可靠,采用“电动空气控制阀”,真正实现了“一次引流,终生自吸”。

   4、振动小,噪音低,移动灵活,拆卸简便、易于安装,不需地脚固定。

   5、具有自控功能,可与科技领域和高度自动化系统配套使用。

产品用途:

   WFB型无密封自控自吸泵用途: 长方型、圆锥型为您提供了不同形式的安装选择余地;防爆型适用于易燃、易爆环境;户外型借助安全的立体户外罩,在露天工作的情况下,有效的防雨、防雾、防潮、防湿;推车移动型可将水泵推移到您所需要的任何工位上作业。 二、关于配套电机功率的说明 为了合理的配套电机,我们借鉴发达国家的经验,把水泵分为A、B、C三种工况适应等级,本说明书中配套的电机功率,是根据A级等级匹配的。您如在B、C级工况使用,可根据具体情况,相应降低配套电机功率。 A级工况条件是:连续运行,吸程,流量,扬程三项性能均需达标(选定型号的规定标准); B级工况条件是:连续运行,三项性能只需两项达标; C级工况条件是:间隔运行,三项性能只需一项达标

性能参数表:

泵型号

转速(r/min)

流量(m3/h)

扬程(m)

功率(kw)

允许吸深(m)

吸液口径(mm)

出液口径(mm)

重量(kg)

16WFB-A

2900

1.1

6.5

0.75

2.5

16

10

75

32WFB-A

2900

6.5

10.5

1.5

3

32

25

99

40WFB-A

2900

8.5

23

4

4

40

32

140

40WFB-A1

2900

5

15

3

4

40

32

140

40WFB-A2

2900

10

11

2.2

4

40

32

125

50WFB-A

2900

12.5

26

5.5

5

50

40

205

50WFB-A1

2900

10.5

20.5

3

5

50

40

170

50WFB-AD

1450

6.3

10

1.5

4

50

40

149

50WFB-AD1

1450

10

6

1.5

4

50

40

149

50WFB-B

2900

11

38

11

5

50

40

215

50WFB-B1

2900

12

31

7.5

5

50

40

205

50WFB-B2

2900

10

26.5

4

5

50

40

185

50WFB-B3

2900

6.4

14

2.2

4

50

40

150

50WFB-C

2900

12

56

15

5

50

40

240

50WFB-C1

2900

11

46

7.5

5

50

40

215

50WFB-CD

1450

6

18

3

4

50

40

170

50WFB-E

2900

12

80

22

5

50

40

260

50WFB-E1

2900

11

62

18.5

5

50

40

250

50WFB-E2

2900

6.3

25

3

4

50

40

170

65WFB-A

2900

20

26

7.5

4

65

50

260

65WFB-A1

2900

21

20

5.5

4

65

50

260

65WFB-AD

1450

12

11

3

4

65

50

200

65WFB-B

2900

25

38

11

5

65

50

270

65WFB-B1

2900

20

26

7.5

5

65

50

250

65WFB-BD

1450

12

14

4

5

65

50

230

65WFB-C

2900

25

56

18.5

5

65

50

280

65WFB-C1

2900

22

45

15

5

65

50

265

65WFB-C2

2900

12.5

18

4

5

65

50

240

65WFB-E

2900

25

80

30

5

65

50

450

65WFB-E1

2900

21

64

18.5

5

65

50

340

65WFB-E2

2900

12.5

26

7.5

5

65

50

280

65WFB-F

2900

25

125

45

5

65

50

485

65WFB-F1

2900

21.5

95

45

5

65

50

485

65WFB-F2

2900

12.5

37

7.5

5

65

50

270

65WFB-F3

2900

9

30

5.5

5

65

50

260

80WFB-A

2900

50

26

11

6

80

65

380

80WFB-AD

2900

25

11

4

4

80

65

305

80WFB-B

2900

50

38

15

5

80

65

395

80WFB-BD

1450

25

14

5.5

5

80

65

340

80WFB-C

2900

50

55

22

5

80

65

460

80WFB-C1

2900

45

46

15

5

80

65

400

80WFB-C2

2900

25

18

7.5

5

80

65

320

80WFB-CD

1450

21

14

5.5

5

80

65

340

80WFB-E

2900

50

80

37

5

80

65

480

80WFB-E1

2900

30

60

18.5

5

80

65

400

80WFB-E2

2900

25

26

11

5

80

65

380

80WFB-E3

2900

22

22

5.5

5

80

65

300

80WFB-F

2900

50

125

55

5

80

65

580

80WFB-F1

2900

30

95

45

5

80

65

530

80WFB-F2

2900

25

36

11

5

80

65

380

80WFB-F3

2900

23

30

11

5

80

65

380

100WFB-A

2900

100

26

18.5

5

100

80

560

100WFB-AD

1450

40

11

7.5

5

100

80

450

100WFB-B

2900

80

36

22

5

100

80

580

100WFB-BD

1450

40

14

11

5

100

80

520

100WFB-C

2900

80

48

37

5

100

80

630

100WFB-C1

2900

75

40

30

5

100

80

605

100WFB-C2

2900

50

19

11

5

100

80

520

100WFB-C3

2900

40

16

7.5

5

100

80

500

100WFB-E

2900

80

80

55

5

100

80

720

100WFB-E1

2900

80

60

45

5

100

80

680

100WFB-E2

2900

50

25

11

5

100

80

530

100WFB-E3

2900

62

22

11

5

100

80

530

100WFB-F

2900

80

125

90

5

100

80

965

100WFB-F1

2900

90

90

75

5

100

80

820

100WFB-F2

2900

50

38

15

5

100

80

550

100WFB-F3

2900

43

29

11

5

100

80

530

125WFB-A

2900

150

50

55

5

125

100

900

125WFB-A1

2900

170

40

45

5

125

100

860

125WFB-A2

2900

80

19

15

5

125

100

720

125WFB-AD

1450

105

16

15

5

125

100

740

125WFB-B

2900

200

80

110

5

125

100

1150

125WFB-B1

2900

150

65

75

5

125

100

1005

125WFB-B2

2900

100

25

22

5

125

100

760

125WFB-B3

2900

85

22

18.5

5

125

100

730

125WFB-C

2900

180

125

160

5

125

100

1580

125WFB-C1

2900

190

93

110

5

125

100

1270

125WFB-C2

2900

100

38

30

5

125

100

790

125WFB-C3

2900

85

26

18.5

5

125

100

750

125WFB-E

2900

90

50

37

5

125

100

820

125WFB-E1

2900

90

45

30

5

125

100

790

125WFB-E2

2900

85

36

22

5

125

100

770

150WFB-A

2900

185

26

30

5

150

125

990

150WFB-AD

1450

160

20

22

5

150

125

960

150WFB-B

2900

180

36

45

5

150

125

1060

150WFB-BD

1450

220

29

45

5

150

125

1080

150WFB-B1

2900

180

29

37

5

150

125

1020

150WFB-BD1

1450

200

50

75

5

150

125

1205

150WFB-C

2900

180

45

55

5

150

125

1100

150WFB-C1

2900

165

36

37

5

150

125

1020

200WFB-AD

1450

400

25

55

5

200

150

145

200WFB-AD1

1450

360

22

45

5

200

150

1375

200WFB-AD2

1450

330

19

37

5

200

150

1335

200WFB-BD

1450

350

37

75

5

200

150

1520

200WFB-BD1

1450

340

28.5

55

5

200

150

1415

200WFB-BD2

1450

380

18

45

5

200

150

1375

200WFB-CD

1450

380

50

110

5

200

150

1790

200WFB-CD1

1450

360

45

90

5

200

150

1660

200WFB-CD2

1450

330

40

75

5

200

150

1520

250WFB-AD

1450

380

25

55

5

250

200

1556

250WFB-AD1

1450

600

13

45

5

250

200

1450

250WFB-AD2

1450

400

33

75

5

250

200

1660

250WFB-AD3

1450

600

22.5

75

5

250

200

1660

250WFB-BD

1450

380

40

90

5

250

200

1800

250WFB-BD1

1450

350

47

90

5

250

200

1800

250WFB-BD2

1450

260

55

90

5

250

200

1800

250WFB-BD3

1450

628

24.5

90

5

250

200

1800

300WFB-AD

1450

550

25

90

5

300

250

1880

300WFB-AD1

1450

420

35

90

5

300

250

1988

300WFB-AD2

1450

960

25

132

5

300

250

2058

300WFB-AD3

1450

400

47.5

110

5

300

250

2280

300WFB-BD

1450

320

55

110

5

300

250

2280

300WFB-BD1

1450

678

55

200

5

300

250

2480

300WFB-BD2

1450

740

40

160

5

300

250

2388

300WFB-BD3

1450

750

45

185

5

300

250

2400

300WFB-CD

1450

860

42.5

200

5

300

250

2480

300WFB-CD1

1450

780

52

220

5

300

250

2508

350WFB-AD

1450

600

25

90

5

350

300

2500

350WFB-AD1

1450

690

33

145

5

350

300

2780

350WFB-AD2

1450

500

40

110

5

350

300

2630

350WFB-AD3

1450

535

47.5

145

5

350

300

2785

350WFB-BD

1450

356

55

110

5

350

300

2630

350WFB-BD1

1450

950

48

250

5

350

300

2785

350WFB-BD2

1450

980

52.5

280

5

350

300

3088

350WFB-BD3

1450

1050

35

200

5

350

300

2508

350WFB-CD

1450

1200

35

220

5

350

300

2688

350WFB-CD1

1450

1156

40

250

5

350

300

2886

350WFB-CD2

1450

1128

45

280

5

350

300

3080

350WFB-CD3

1450

1000

57.5

315

5

350

300

3285

350WFB-ED

1450

900

30

160

5

350

300

2380

350WFB-ED1

1450

1140

30

200

5

350

300

2600

400WFB-AD

1450

1520

18

160

5

400

350

2860

400WFB-AD1

1450

1680

10

90

5

400

350

2150

400WFB-AD2

1450

1600

8

75

5

400

350

1800

400WFB-AD3

1450

2050

5

55

5

400

350

1750

400WFB-BD

1450

1700

20

185

5

400

350

2500

400WFB-BD1

1450

1600

22.5

200

5

400

350

2650

400WFB-BD2

1450

2226

20

250

5

400

350

2880

400WFB-BD3

1450

1700

30

280

5

400

350

2980

400WFB-CD

1450

2308

8

110

5

400

350

2650

400WFB-CD1

1450

1880

12

132

5

400

350

2750

400WFB-CD2

1450

2280

12

160

5

400

350

2860

400WFB-CD3

1450

1905

18

200

5

400

350

2850

450WFB-AD

1450

1650

35

315

5

450

400

3250

450WFB-AD1

1450

2890

5

90

5

450

400

2650

450WFB-BD

1450

2825

8

132

5

450

400

2880

450WFB-BD1

1450

2825

12

200

5

450

400

2968

600WFB-AD

1450

3400

8

160

5

600

450

3080

600WFB-BD

1450

4280

8

200

5

600

450

3080

600WFB-CD

1450

4020

5

110

5

600

450

2850

800WFB-AD

1450

4520

5

132

5

800

600

3280

800WFB-BD

1450

5480

5

160

5

800

600

3385

800WFB-CD

1450

6850

5

200

5

800

600

3380

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

注意事项:

   一、起动前的准备有检查工作
   1、本系列自吸泵,根据泵的工作运转状况,分别采用钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
   2、检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注放储液,不应在储液不足的情况下启动运转,否则不能正常工作,且易损坏机械密封。
   3、检查泵的转动部件是否有卡位磕碰现象。
   4、检查泵体底脚及各联结处螺母有无松动现象。
   5、检查泵轴与电动机主轴的同轴度和平行度。
   6、检查进口管路是否漏气,如有漏气,必须设法排除。
   7、打开吸入管路的阀门,稍开(不要全开)出口控制阀。
   二、起动及操作
   1、点动自吸泵,注意泵轴的转向是否正确。
   2、注意转动时有无不正常的声响和振动。
   3、注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,进入正常输液作业。
   4、在泵进入正常输液作业前即自吸过程中,应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高,则停泵检查其原因。
   5、如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
   6、泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大,二是吸程过高。流速过大时可调节出口控制阀,升高压力表读数,在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。
   7、泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证尖在较轻的负责下启动。
   8、注意检查管路系统有无渗漏现象。
   三、停泵
   1、首先必须关闭吐出管路上的闸阀。
   2、使泵停止转动。
   3、在寒冷季节,应浆泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件.

拆装维护:
   自吸泵的特点是结构简单可靠,经久耐用。正常情况下不需要经常拆开保养。当发现故障后随时给予排除既可。
   1、维护该泵时应注意几个主要部位:
   A、滚动轴承:当运行后,轴承磨损到一定程度时,须进行更换。
   B、前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
   C、机械密封:机械密封在不漏液的情况下,一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦副镜面拉毛所至。其修复办法:可对摩擦副端面进行研磨使恢复镜面。机械密封产品泄漏的另一原因是O形圈安装不当、或者变开老化所至。此时则需更换O形圈进行重新装配。
   2、泵拆装顺序:
   A、拆下电动机或脱出联轴器。
   B、拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
   C、拆下叶轮螺母,拉现叶轮,检查叶轮和后密封环的径向间隙。
   D、松出机械密封的紧定螺钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查O形密封圈的密封情况。
   E、旋出联轴器的紧定螺钉,拉出联轴器。
   F、拆下轴承端盖,拆出泵轴和轴承。
   G、安装时以相反顺序进行装配即可。

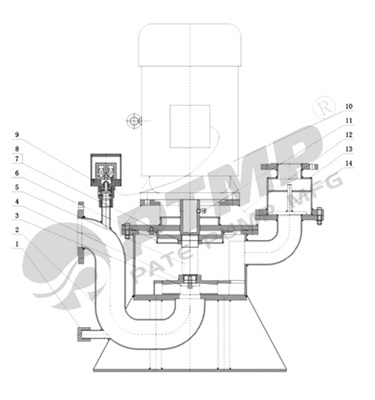

结构图:


序号
名称序号名称
1放液螺母8副叶轮
2泵体9电磁阀
3叶轮压板10电机
4叶轮
11紧定螺钉
5
12电机架
6隔板13止回阀
7紧定螺母14止回阀瓣

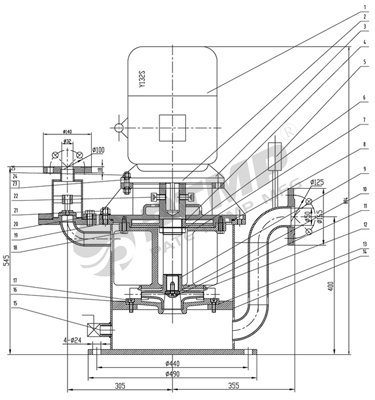

安装尺寸图:


安装尺寸表:

序号名称序号名称序号名称序号名称
1电机8o型圈15球阀
22螺钉
2泵轴9螺母16垫片23螺柱
3机速10叶轮螺母17螺钉24螺母
4副叶轮11螺钉18螺柱25垫圈
5真空止回阀12导叶19螺柱

6圈螺母13四氟板垫20垫圈

7泵后盖14泵体组合件21螺母


如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
