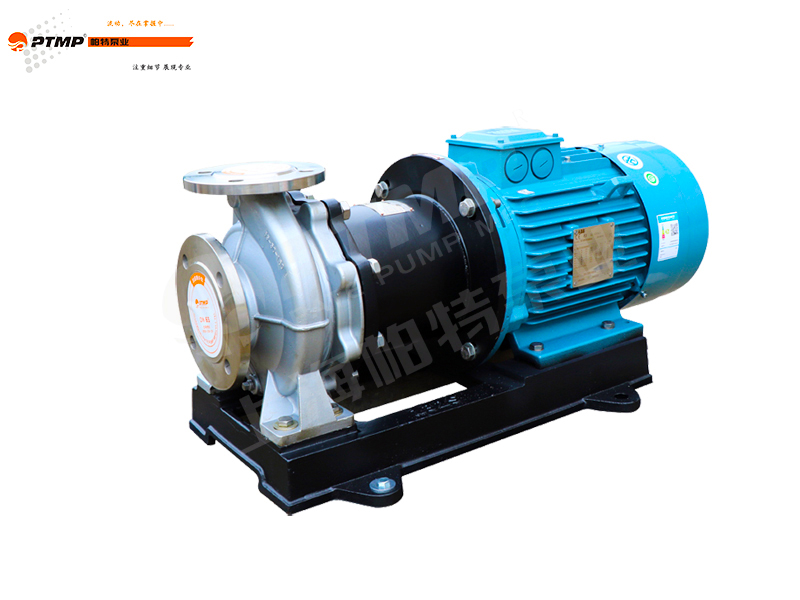

CQB型磁力泵

    CQB型磁力泵主要参数

    流量:3.2~100(m3/h)

    扬程:8~80(m)

    功率:0.75~75(kw)

    粘度:≤30*10-6(m3/s)

    温度:-20℃~100℃

    过流部件:不锈钢(奥氏体)

    联接方式:法兰、管子

CQB型磁力泵产品概述

品牌

帕特

产地

上海

输送介质

酸碱液体

类型

叶轮式

驱动方式

电动

叶轮数目

单级

叶轮结构

封闭式叶轮

泵轴位置

卧式

扬程

8~80m

连接方式

法兰

CQB型磁力泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成,其主要特点是利用磁力偶合器传递动力,完全无泄露,当电动机带动磁力偶合器和外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离室内,没有动密封因而完全无泄露。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐蚀材料。CQB系列磁力泵是国内联合设计组开发的新型完全无泄露耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。CQB系列磁力泵形式及基本参数符合TB/T7742-95《小型磁力传动离心泵》标准要求。

CQB型磁力泵产品特点:

CQB型磁力泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成,其主要特点是利用磁力偶合器传递动力,完全无泄露,当电动机带动磁力偶合器和外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离室内,没有动密封因而完全无泄露。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐蚀材料。CQB系列磁力泵是国内联合设计组开发的新型完全无泄露耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。CQB系列磁力泵形式及基本参数符合TB/T7742-95《小型磁力传动离心泵》标准要求。

 CQB型磁力泵过流分布采用全不锈钢材料,对有机酸,有机化合物,碱、中性溶液和多种气体都有良好的耐腐蚀性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的水泵

CQB型磁力泵型号意义:


CQB型磁力泵结构图:


CQB型磁力泵性能参数图:

泵型号

流量(m3/h)

扬程(m)

汽蚀余量(m)

转速(r/min)

轴功率(kw)

效率(%)

CQB32-20-125

3.2

20

5.0

2900

0.58

30

CQB32-20-160

3.2

32

3.5

2900

0.99

28

CQB40-25-105

6.3

12.5

6.0

2900

0.55

39

CQB40-25-125

6.3

20

5.0

2900

0.98

35

CQB40-25-160

6.3

32

3.5

2900

1.72

32

CQB40-25-200

6.3

50

3.5

2900

3.43

25

CQB50-40-85

12.5

8

3.5

2900

0.56

49

CQB50-32-105

12.5

12.5

3.5

2900

0.91

47

CQB50-32-125

12.5

20

3.5

2900

1.62

42

CQB50-32-160

12.5

32

3.5

2900

2.79

39

CQB50-32-200

12.5

50

3.5

2900

5.49

31

CQB50-32-250

12.5

80

3.5

2900

10.89

25

CQB65-50-125

25

20

3.5

2900

2.67

51

CQB65-50-160

25

32

3.5

2900

5.07

43

CQB65-40-200

25

50

3.5

2900

9.20

37

CQB65-40-250

25

80

3.5

2900

14.72

37

CQB80-65-125

50

20

4.0

2900

5.24

52

CQB80-65-160

50

32

4.0

2900

9.08

48

CQB80-50-200

50

50

4.0

2900

14.8

36

CQB80-50-250

50

80

4.0

2900

23.68

46

CQB100-80-125

100

20

4.0

2900

9.73

56

CQB100-80-160

100

32

4.0

2900

15.85

55

CQB100-65-200

100

50

4.0

2900

25.69

53

CQB100-65-250

100

80

4.0

2900

45.39

48


备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

磁力泵安装调试:

一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

四,检查电机旋转方向是否与磁力泵转向标记一致。

五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

六,泵停止工作前,应先关团排出阀门,然后切断电源。

磁力泵注意事项:

一,因磁力泵轴承的冷却和通滑是靠被送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

磁力泵故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

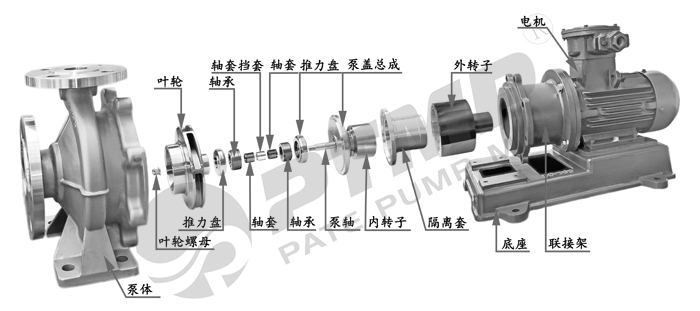

CQB型磁力泵结构图:


序号

零件名称

序号

零件名称

1

泵体

8

内转子

2

叶轮

9

隔离套

3

推力盘

10

外转子

4

轴承

11

底座

5

轴套

12

联接架

6

泵轴

13

电机

7

泵盖

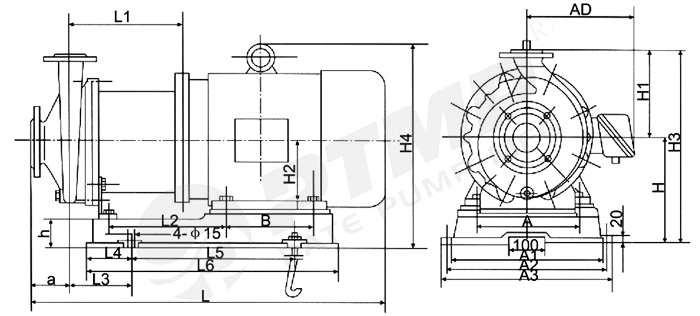

CQB型磁力泵安装尺寸图:


CQB型磁力泵安装尺寸表:

泵型号

A

AD

B

L

L1

H1

H2

a

32-20-125

125

150

100

458

133

120

90

65

32-20-160

140

155

100

483

143

160

115

65

40-25-105

125

150

100

458

133

120

90

65

40-25-125

140

155

125

508

143

160

112

65

40-25-160

160

180

140

633

233

160

112

80

40-25-200

216

210

140

728

253

160

132

80

50-40-85

125

150

100

458

133

120

90

80

50-32-105

140

155

125

508

143

160

112

80

50-32-125

160

180

140

633

233

160

112

80

备注:安装尺寸表均只做参考,如需产品相关详细参数说明书请致电:021-56386999。

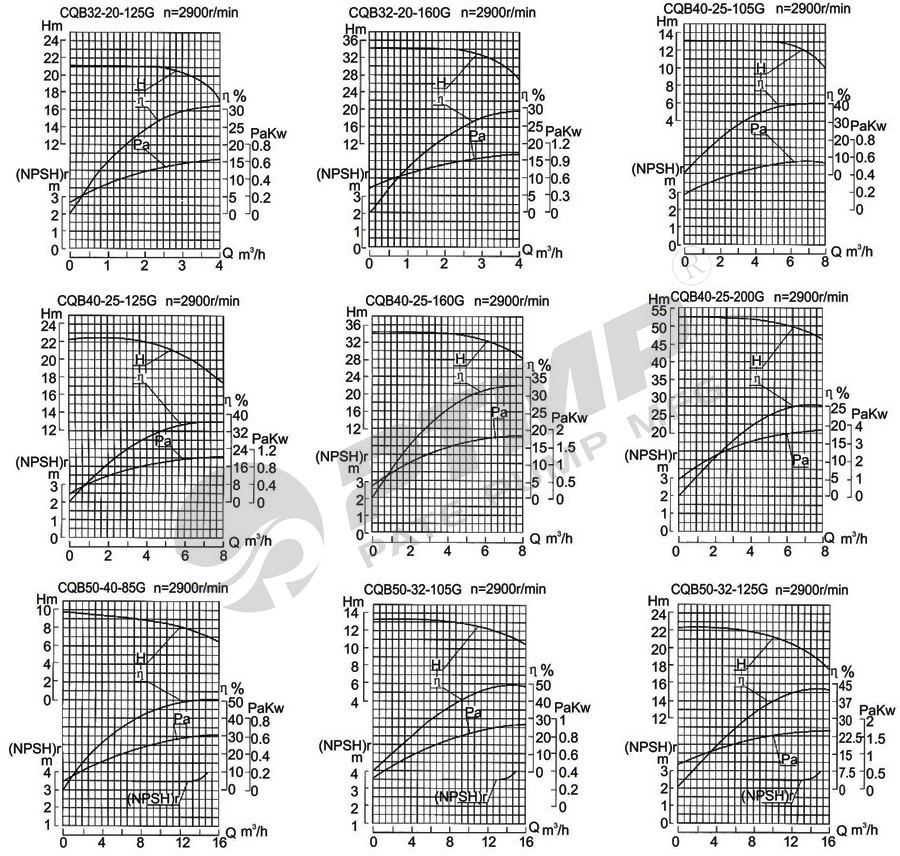

CQB型磁力泵性能曲线图:
