JYM3.0型液压隔膜计量泵

    JYM3.0型液压隔膜计量泵主要参数

    流量:4~420(L/h)

    压力:≤1.6(Mpa)

    温度:-30℃~120℃

    压力范围:0.8~40(bar)

    泵头:PVC,PTFE,不锈钢

    阀球:陶瓷,不锈钢

    隔膜阀座:聚四氟乙烯


JYM3.0型液压隔膜计量泵产品概述:

品牌帕特产地上海
材质
PP,PVC,PTFE,SS316泵轴位置立式
介质清水,强腐蚀,易挥发易结晶易燃易爆有放射性等贵重液体连接方式法兰
输送特殊介质采用双隔膜带隔膜破裂报警装置特性计量精度可达±1%,计量精度优于机械隔膜泵,密封性能优于柱塞泵

JYM3.0型液压隔膜计量泵适用于由一般的常温清水直至具有腐蚀,易挥发、易结晶、易燃、易爆、剧毒、恶臭、腐蚀性强,比重大、中等粘度,有放射性或其他贵重液体等。同时也可以输送悬浮液体,对一些为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。

JYM3.0型液压隔膜计量泵产品特点:

1、无动密封,无泄漏,维修简单;

2、工作压力可达30(MPa),计量精度可达±1%;

3、计量精度优于机械隔膜泵,密封性能优于柱塞泵;

4、流量大小控制通过调节冲程长度和变频调速来实现,配冲程调节器可以实现远程自动控制;

5、介质的使用温度不宜超过100℃,不宜低于-30℃,否则影响隔膜寿命;

6、新型的三阀结构,限位补油机构的应用,既保证液压腔内的液压油充满度,又避免补油过量,防止液压冲击,从而使隔膜两侧受力平衡,提高隔膜的使用寿命,隔膜寿命可提高8000小时以上;

7、在输送特殊介质时,可采用双隔膜带隔膜破裂报警装置,防止隔膜破裂时,介质与液压油混合引起事故。

JYM3.0型液压隔膜计量泵型号意义:

:2JYMZ-630/0.3-L-B-IV

2-联(缸)数,单缸不标

J-计量泵

YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标

Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)

630-额定流量(L/h)

0.3-额定排除压力(MPa)

L-特殊性能泵(BWW:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,DXD:带数字控制器或行程调节器,XF:悬浮液)
B-B:防爆电机,普通电机不标

IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)

JYM3.0型液压隔膜计量泵:

泵型号

流量(L/h)

压力(Mpa)

柱塞直径(mm)

行程(mm)

泵速(min-1)

功率(kw)

口径(mm)

JYM3.0-40

4

40

8

32

96

1.1

?6卡套

JYM3.0-6/40

6

40

8

32

140

1.1

?6卡套

JYM3.0-7/30

7

30

10

32

96

1.1

?6卡套

JYM3.0-10/30

10

30

10

32

140

1.1

?6卡套

JYM3.0-12/25

12

25

12

32

96

1.1

?8卡套

JYM3.0-12/16

12

16

12

32

96

0.75

?8卡套

JYM3.0-19/20

19

20

12

32

140

1.1

?8卡套

JYM3.0-19/12.5

19

12.5

12

32

140

0.75

?8卡套

JYM3.0-24/15

24

15

16

32

96

1.1

15

JYM3.0-24/10

24

10

16

32

96

0.75

15

JYM3.0-40/10

40

10

16

32

140

1.1

15

JYM3.0-40/6.3

40

6.3

16

32

140

0.75

15

JYM3.0-45/9

45

9

20

32

96

1.1

15

JYM3.0-45/5

45

5

20

32

96

0.75

15

JYM3.0-66/6.3

66

6.3

20

32

140

1.1

15

JYM3.0-66/4

66

4

20

32

140

0.75

15

JYM3.0-72/5.6

72

5.6

25

32

96

1.1

15

JYM3.0-72/3.2

72

3.2

25

32

96

0.75

15

JYM3.0-105/4

105

4

25

32

140

1.1

15

JYM3.0-105/2.5

105

2.5

25

32

140

0.75

15

JYM3.0-120/3.2

120

3.2

32

32

96

1.1

15

JYM3.0-120/2.2

120

2.2

32

32

96

0.75

15

JYM3.0-170/2.5

170

2.5

32

32

140

1.1

15

JYM3.0-170/1.6

170

1.6

32

32

140

0.75

15

JYM3.0-185/2.2

185

2.2

40

32

96

1.1

20

JYM3.0-185/1.6

185

1.6

40

32

96

0.75

20

JYM3.0-270/1.6

270

1.6

40

32

140

1.1

20

JYM3.0-270/1.0

270

1

40

32

140

0.75

20

JYM3.0-235/1.6

235

1.6

45

32

96

1.1

20

JYM3.0-235/1

235

1

45

32

96

0.75

20

JYM3.0-340/1.3

340

1.3

45

32

140

1.1

20

JYM3.0-340/0.8

340

0.8

45

32

140

0.75

20

JYM3.0-420/1.0

420

1

50

32

96

1.1

25


液压隔膜计量泵安装注意事项:

1,当用户接收液压隔膜计量泵时,应仔细检查运输包装,确认在运输过程中没有发生损坏。

2,液压隔膜计量泵应安装在平整的表面,可用一块底板,下面用槽钢作支撑,离地面高度300-500mm,便于操作和维修。

3,吸排管路上不应有急剧的弯头(不大于90°),并应尽量减少管路中弯曲和增加阻力的部件。?

4,不要将泵浦及药槽安装在日光直接照射之处。

5,药槽平时应补充药液及保养检查之需,请置于较宽敞的场所。

6,不要安装在易按触湿气或腐蚀性气体之处。

液压隔膜计量泵管路安装:

1.吸入配管通径不能少于泵的吸入阔口径,并应尽量缩短吸入管道长度,一般2-3米为宜; 如必须增加长度时,则应适当加长,但长度不得超过5米(但启动时的吸入液体时间相对延长)。

2.与吸入、排出阔〔法兰)联接的管道,不能强行结合而使泵阔增加负荷,不得将管道及阔门等的重量由泵和吸排阔承担。管路安装完毕应支承并固定好管件。

特殊液体对管道通量的增加

1.为了确保泵的安全运营以及管路系统的安全,应在排出管道上设置安全阔,如需要减少被输送液体的脉冲,可在靠近泵排出管路上安装缓冲器。

2.对于输送悬浮液及易产生沉淀的介质,在泵的吸入及排出附近应增设阔门及三通,以便在泵运营停止时不拆开管路就能进行缸体内冲洗。

液压隔膜计量泵安装规范:

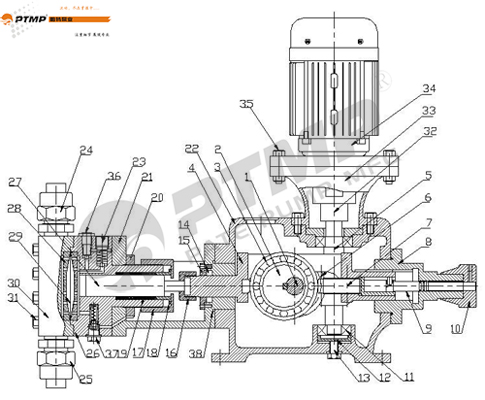

JYM3.0型液压隔膜计量泵结构图:


序号名称序号名称序号名称序号名称
1主轴11轴承21泵头联接头31泵头螺栓
2偏心轮12调节底板22泵体32传动接头
3滚轮13调节螺丝23过载阀33电机座
4连杆14油封24排水阀总成34电机
515油封压板25进水阀总成35螺栓
6涡轮16联接螺帽26泵头底座36放气螺丝
7顶杆17填料并帽27柱塞37补油阀
8调节器18填料压板28膜片底座38密封圈
9调节杆19填料29膜片

10手轮20圆螺帽
30泵头

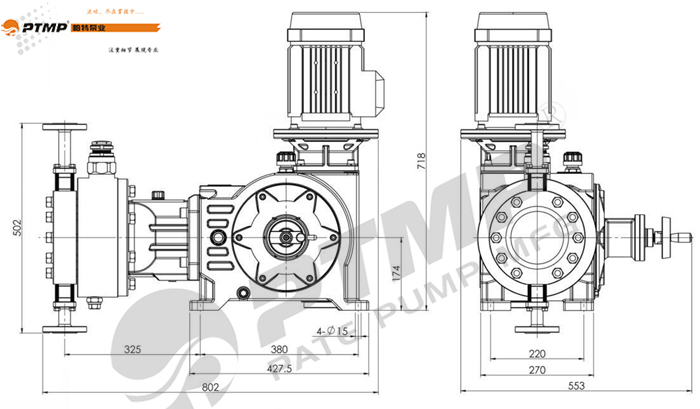

JYM3.0型液压隔膜计量泵安装尺寸图:
