2JYMZ型二联隔膜计量泵

    2JYMZ型二联隔膜计量泵主要参数

    流量:24~1500(L/h)

    压力: ≤1.6(Mpa)

    温度:-30℃~120℃

    压力范围:0.25~25(bar)

    泵头:PVC,PTFE,不锈钢

    阀球:陶瓷,不锈钢

    隔膜阀座:聚四氟乙烯


2JYMZ型二联隔膜计量泵概述:

品牌帕特产地上海
材质PVC,PTFE,SS316等泵轴位置卧式
介质清水,强腐蚀,易挥发、已结晶、易燃易爆、剧毒、恶臭、或其它贵重液体等连接方式法兰
输送特殊介质可输送悬浮液体特性可调节流量,精度达±1%,完全无泄漏

2JYMZ型二联液压隔膜计量泵1、采用N形曲轴机构成2、泵在运行或停止状态均可调节流量,完全无泄漏 3、泵头与动力箱完全正确分开,加固铸铁齿轮箱,确保长期使用寿命4、液压驱动隔膜泵,双隔膜及隔膜破裂报警可选,膜片寿命≥8000小时以上6、PTFE复合材料隔膜,防腐性能更佳,使用更耐久 5、结构合理、性能可靠、运行平稳、调节方便、维护简单。

2JYMZ型二联隔膜计量泵特点:

1、密封无泄漏,液压驱动隔膜,免维护

2、高精度进出口单向阀

3、内置可调压力放气安全阀,限位自动补油阀,确保计量精度。

4、双隔膜/带破裂报警功能。

5、PTFE材质隔膜、寿命≥8000(h);金属隔膜>3000(h)

6、手动/自动/数字变频调节流量。

7、泵在运行和停止状态均可调节流量,精度±1%

8、吸程4.5(m)水柱

9、介质温度:PTFE隔膜≤120℃,金属隔膜≤200℃

10、多种泵头材质可选:PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。

11、可单台工作,也可多台并联。

12、适用介质粘度<2000(CP)

2JYMZ型二联隔膜计量泵型号意义:

:2JYMZ-630/0.3-L-B-IV

2-联(缸)数,单缸不标

J-计量泵

YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标

Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)

630-额定流量(L/h)

0.3-额定排除压力(MPa)

L-特殊性能泵(BW¥W:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,D¥xD:带数字控制器或行程调节器,XF:悬浮液)

B-B:防爆电机,普通电机不标

IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)

2JYMZ型二联隔膜计量泵用途:

2JYMZ型二联液压隔膜计量泵,是一种能按照工艺流程要求,具有行程可在 0~100%范围内无级调节定量输送各种液体,且在大行程时被输送介质的计量精度为 ±1%的通用机械设备。计量泵的流量范围0.8~800(L/h),适用于输送温度为-30~120℃,粘度为 0.3~800(mm2/s)的不含固状颗粒的介质。

2JYMZ型二联隔膜计量泵参数表:

泵型号

流量(L/h)

压力(Mpa)

柱塞直径(mm)

行程(mm)

泵速(min-1)

功率(kw)

口径(mm)

JYMZ-24/25

24

25

12

32

120

1.5

10

JYMZ-24/16

24

16

12

32

120

0.75

10

JYMZ-32/25

32

25

14

32

120

1.5

10

JYMZ-32/10

32

10

14

32

120

0.75

10

JYMZ-40/20

40

20

16

32

120

1.5

10

JYMZ-40/10

40

10

16

32

120

0.75

10

JYMZ-52/16

52

16

18

32

120

1.5

15

JYMZ-52/8

52

8

18

32

120

0.75

15

JYMZ-63/13

63

13

20

32

120

1.5

15

JYMZ-63/6.3

63

6.3

20

32

120

0.75

15

JYMZ-80/10

80

10

22

32

120

1.5

15

JYMZ-80/5

80

5

22

32

120

0.75

15

JYMZ-100/8

100

8

25

32

120

1.5

15

JYMZ-100/4

100

4

25

32

120

0.75

15

JYMZ-125/6.3

125

6.3

28

32

120

1.5

15

JYMZ-125/3.2

125

3.2

28

32

120

0.75

15

JYMZ-160/5

160

5.0

32

32

120

1.5

15

JYMZ-160/2.5

160

2.5

32

32

120

0.75

15

JYMZ-200/4

200

4.0

35

32

120

1.5

20

JYMZ-200/2

200

2.0

35

32

120

0.75

20

JYMZ-250/3.2

250

3.2

40

32

120

1.5

20

JYMZ-250/1.6

250

1.6

40

32

120

0.75

20

JYMZ-320/2.5

320

2.5

45

32

120

1.5

20

JYMZ-320//1.3

320

1.3

45

32

120

0.75

20

JYMZ-400/2

400

2.0

50

32

120

1.5

25

JYMZ-400/1.6

400

1.6

50

32

120

0.75

25

JYMZ-500/1.6

500

1.6

55

32

120

1.5

25

JYMZ-500/0.8

500

0.8

55

32

120

0.75

25

JYMZ-600/1.3

600

1.3

60

32

120

1.5

25

JYMZ-600/0.6

600

0.6

60

32

120

0.75

25

JYMZ-800/1.0

800

1.0

70

32

120

1.5

25

JYMZ-800/0.5

800

0.5

70

32

120

0.75

25

JYMZ-900/0.9

900

0.9

75

32

120

1.5

25

JYMZ-900/0.5

900

0.5

75

32

120

0.75

25

JYMZ-1000/0.8

1000

0.8

80

32

120

1.5

25

JYMZ-1000/0.4

1000

0.4

80

32

120

0.75

32

JYMZ-1200/0.6

1200

0.6

85

32

120

1.5

32

JYMZ-1200/0.3

1200

0.3

85

32

120

0.75

32

JYMZ-1350/0.6

1350

0.6

90

32

120

1.5

32

JYMZ-1350/0.3

1350

0.3

90

32

120

0.75

32

JYMZ-1500/0.5

1500

0.5

95

32

120

1.5

32

JYMZ-1500/0.3

1500

0.3

95

32

120

0.75

32


隔膜计量泵安装注意事项:

1,当用户接收隔膜计量泵时,应仔细检查运输包装,确认在运输过程中没有发生损坏。

2,隔膜计量泵应安装在平整的表面,可用一块底板,下面用槽钢作支撑,离地面高度300-500mm,便于操作和维修。

3,吸排管路上不应有急剧的弯头(不大于90°),并应尽量减少管路中弯曲和增加阻力的部件。?

4,不要将泵浦及药槽安装在日光直接照射之处。

5,药槽平时应补充药液及保养检查之需,请置于较宽敞的场所。

6,不要安装在易按触湿气或腐蚀性气体之处。

隔膜计量泵管路安装:

1.吸入配管通径不能少于泵的吸入阔口径,并应尽量缩短吸入管道长度,一般2-3米为宜; 如必须增加长度时,则应适当加长,但长度不得超过5米(但启动时的吸入液体时间相对延长)。

2.与吸入、排出阔〔法兰)联接的管道,不能强行结合而使泵阔增加负荷,不得将管道及阔门等的重量由泵和吸排阔承担。管路安装完毕应支承并固定好管件。

特殊液体对管道通量的增加

1.为了确保泵的安全运营以及管路系统的安全,应在排出管道上设置安全阔,如需要减少被输送液体的脉冲,可在靠近泵排出管路上安装缓冲器。

2.对于输送悬浮液及易产生沉淀的介质,在泵的吸入及排出附近应增设阔门及三通,以便在泵运营停止时不拆开管路就能进行缸体内冲洗。

隔膜计量泵安装规范:

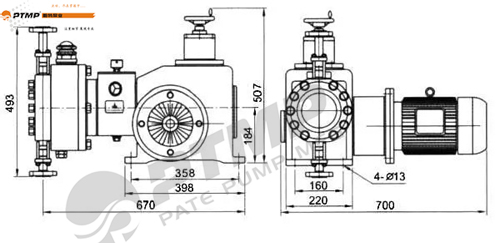

隔膜计量泵安装尺寸图:

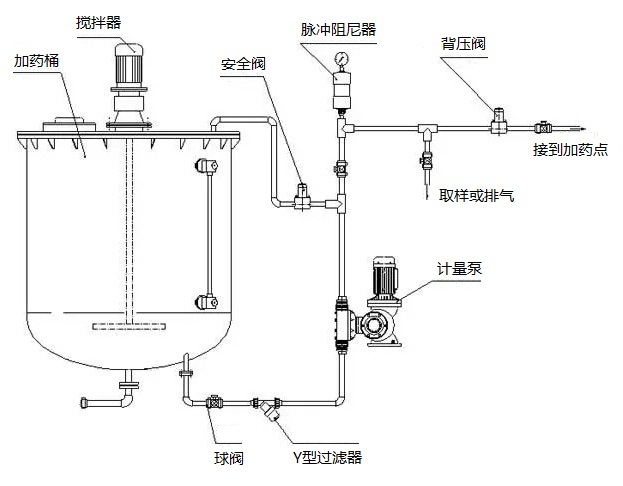

二联隔膜计量泵500.jpg计量泵安装示意图:
