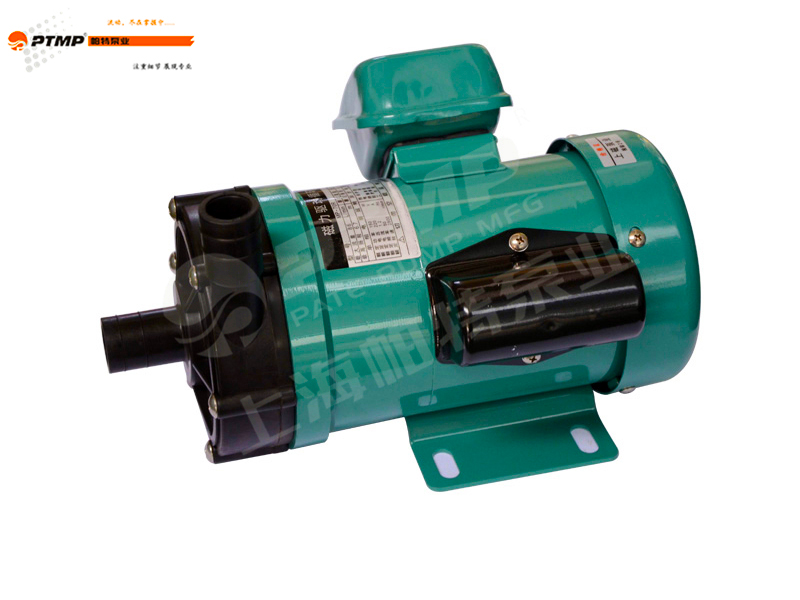

MP型塑料磁力泵

MP型塑料磁力泵

产品分类

咨询热线

021-56037469
021-56381771
021-56318899
021-56325777
MP型塑料磁力泵

   参数范围

    流量:5.5~220(m3/h)

    扬程:1~10.5(m)

    功率:3~370(kw)

    粘度:≤30*10-6(m3/s)

    温度:0~80℃

    轴承:陶瓷

    联接方式:法兰


产品概述:

品牌

帕特

产地

上海

输送介质

酸碱液体

类型

叶轮式

驱动方式

电动

叶轮数目

单级

叶轮结构

封闭式叶轮

泵轴位置

卧式

扬程

1~10.5m

连接方式

法兰

  MP型塑料磁力泵是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合,无需配以传统机械轴封,因而是完全密封的。电动机转动扭力是通过主动磁及从动磁性的引力带动叶片工作运转。 它采选了设计的特种配方陶瓷作轴承,具有极强的耐磨擦性和抗腐蚀性,使其安全性能得到可靠的保证。磁力驱动循环泵采用无轴封设计,完全避免了传统机械轴封泵存在的液体泄漏而引起的腐蚀后污染的缺陷,是工业设备中的液体输送泵。

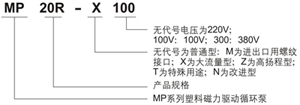

型号意义:

   MP 20R - X 100

                100-无代号电压220V;100V

                X-无代号为普通型:M为进口用螺纹接口;X为大流量型;Z为高扬程型;T为特殊用途;N为改进型

                20R-产品规格

              MP-MP系列塑料磁力驱动循环泵

产品特点:

  MP型塑料磁力泵为磁力泵领域的结晶。凝结了本单位设计人员多年的心血,也是磁力泵中技术含量高的产品。MP型力泵设计特点、造型美观、油气是轴承采用特种配方陶瓷材料,具有极强的耐磨性和抗腐性,走出了磁力泵“严禁空载“的禁区,保证了它的安全性。

产品用途:

  MP型塑料磁力泵以聚丙烯为材料制造,具有耐化学药液腐蚀的性能,用途非常广泛,可以应用在化工业,药剂业,电镀业,照片业,电器用具业,金属工业,矿业,食品工业,医疗,水处理,污染控制等其他行业。

性能参数表:

泵型号

软管进口(mm)

软管出口(mm)

流量(L/min)

扬程(m)

输出流量(L/min)

输出扬程(m)

介质密度(g/m3)

功率(kw)

MP-6R

14

14

8

1

2.8

0.8

<1.2

3

MP-6RZ

14

14

5.5

2.1

3.2

0.8

<1.1

3

MP-10R

14

14

11

1.5

5

1

<1.1

6

MP-15R

16

16

16

2.7

8

1.5

<1.3

10

MP-15RM

-

-

16

2.4

8

1.5

<1.3

10

MP-20R

18

18

27

3.1

17

2

<1.2

20

MP-20RM

-

-

27

3.1

17

2

<1.2

20

MP-20RX

26

26

46

1.8

30

1

<1.3

20

MP-20RXM

-

-

46

1.8

30

1

<1.3

20

MP-20RZ

18

18

10

4.6

7

4

<1.1

20

MP-20RZM

-

-

10

4.6

7

4

<1.1

20

MP-30R

20

20

33

3.8

16

2.5

<1.3

45

MP-30RM

-

-

33

3.8

16

2.5

<1.3

45

MP-30RX

26

26

62

2.9

32

2

<1.1

45

MP-30RXM

-

-

62

2.9

32

2

<1.1

45

MP-30RZ

18

18

15

8

10

6

<1.1

45

MP-30RZM



15

8

10

6

<1.1

45

MP-40R

20

20

45

4.6

22

4

<1.1

65

MP-40RM

-

-

45

4.6

22

4

<1.1

65

MP-40RX

26

26

75

3.3

47

2

<1.1

65

MP-40RXM

-

-

75

3.3

47

2

<1.1

65

MP-55R

26

26

60

5.6

30

4

<1.2

90

MP-55RM



60

5.6

30

4

<1.2

90

MP-55RZ

26

26

25

10

15

8

<1.1

90

MP-55RZM

-

-

25

10

15

8

<1.1

90

MP-70R

26

26

86

6.7

50

4

<1.1

150/180

MP-70RM

-

-

86

6.7

50

4

<1.1

150/180

MP-100R

26

26

120

8.6

60

7

<1.3

250/265

MP-100RM

-

-

120

8.6

60

7

<1.3

250/265

MP-100RX

-

-

170

9

100

5

<1.3

250

MP-120R

-

-

220

10.5

140

6

<1.3

370

备注:性能参数表均只做参考,如需产品安装图等相关详细参数说明书请致电:021-56386999



安装调试:

一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

四,检查电机旋转方向是否与磁力泵转向标记一致。

五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

六,泵停止工作前,应先关团排出阀门,然后切断电源。

注意事项:

一,因磁力泵轴承的冷却和通滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

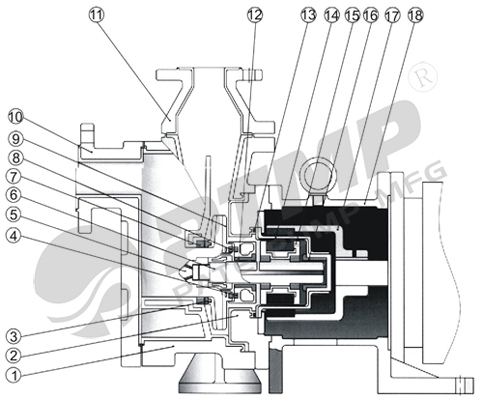

结构图:


序号零件名称序号零件名称
1固定螺线与线片6密封圈
2泵壳7
隔离套
3泵轴8主动磁铁
4叶轮9电机
5被动磁铁

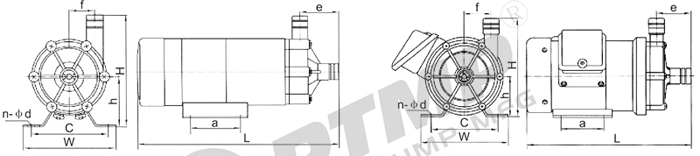

安装尺寸图:


安装尺寸表:

泵型号acn-ΦdefhHWL
MP-6R/602-73117368374130
MP-6RZ/602-73117368374130
MP-15R49604-638234510082197
MP-20R30684-639295611685209
MP-20RZ30684-640405612685212
MP-20RM30684-634295611785205
MP-30R401004-9
483060130120250
MP-30RZ401004-9404060130120234
MP-30RM401004-9483060130120250

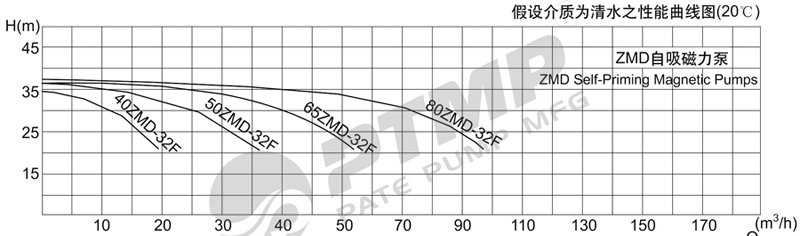

性能曲线图:
