WQ-S型不锈钢潜水泵

    参数范围

    流量:10~250(m3/h)

    扬程:6~40(m)

    温度:10℃~60℃

    压力:≤0.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金



产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质
不锈钢连接方式法兰
介质
污水,无腐蚀性小粘度介质
旋转方向由电机向叶轮看顺时针旋转
叶轮结构
封闭式叶轮特性
能通过直径为径口50%的固体颗粒

  设计合理:

    1、国标法兰WQ(D)-S全不锈钢精密铸造污水污物潜水电泵采用不锈钢精密铸造外壳,具有耐腐蚀、环保型、扬程高、流量大等特点。

    2、油室采用氟橡胶双面机械密封,外室采用单面氟橡胶机械油封结构,有效地减少因骨架油封与轴之间摩擦而造成的密封进水问题。

    3、电机采用高温线,F级绝缘,热保护装置,有效地延长泵的使用寿命。

    4、根据客户要求,可带搅匀装置,该装置随电机轴旋转产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物后排出。也可带切割装置,能将污水 中的长纤维、塑料、纸袋、稻草等杂物碎片后排出。

    5、可根据客户特殊要求定制防腐蚀电缆线、四氟机封,及高温液体的零件配置。

  使用条件:

    1、以叶轮中心为准,潜入水下深度不得超过5(m).

    2、输送介质温度不高于60℃.

    3、输送介质的PH值304(4-10),316(2-13).

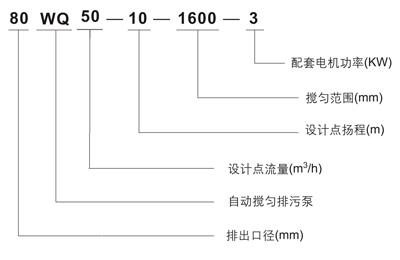

型号意义:

   :80 WQ 50 - 10 - 1600 -3

                3-配套电机功率(kw)

                1600-搅匀范围(m)

                10-设计点扬程(m)

                50-设计点流量(m3/h)

                WQ-自动搅匀排污泵

                80-排出口径(mm)

产品特点:

   WQ-S型不锈钢潜水泵整体结构紧凑、体积小、移动方便、安装简单,无需建泵房,潜入水中即可工作,大大减少工程造价;密封油室内设有高精度抗干扰漏水检测传感器,及安子绕组内预埋了热敏元件,对水泵电机绝对保护;可根据用户需要配备全自动安全保护控制柜和浮球开关,对泵的漏电、漏水、过载及超温等进行安全性保护和根据所需液位液化进行泵的自动控制。

产品用途:

 适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及施工、工厂排污、养殖、药业、饮料、海水盐水、一般腐蚀性介质中含有的固体颗粒、长纤维废水、污水。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

功率(kw)

电压(v)

口径(mm)

重量(kg)

包装尺寸

WQD10-10-0.75S

10

10

0.75

220

50

24.2

53×22×27

WQ10-10-0.75S

10

10

0.75

380

50

23.6

53×22×27

WQD15-10-1.1S

15

10

1.1

220

50

25.6

56.5×22×27

WQ15-10-1.1S

15

10

1.1

380

50

25.4

56.5×22×27

WQD15-12-1.5S

15

12

1.5

220

50

26

56.5×22×27

WQ15-12-1.5S

15

12

1.5

380

50

26.8

56.5×22×27

WQ15-20-2.2S

15

20

2.2

380

50

36.1

59×25×29

WQ25-15-2.2S

25

15

2.2

380

65

38.3

59×25×29

WQ40-9-2.2S

40

9

2.2

380

80

40.8

61.5×25×31

WQ50-7-2.2S

50

7

2.2

380

100

43.2

61.5×25×31

WQ15-25-3S

15

25

3

380

50

40

61.5×25×31

WQ25-20-3S

25

20

3

380

65

41.8

61.5×25×31

WQ40-15-3S

40

15

3

380

80

44.3

61.5×25×31

WQ50-10-3S

50

10

3

380

100

47

63.5×27×31

WQ15-32-4S

15

32

4

380

50

39.8

61.5×25×31

WQ25-25-4S

25

25

4

380

65

45.6

63.5×27×31

WQ40-18-4S

40

18

4

380

80

47.8

63.5×27×31

WQ50-15-4S

50

15

4

380

100

51

66×27×32

WQ20-32-5.5S

20

32

5.5

380

50

65.7

71×28×35

WQ30-25-5.5S

30

25

5.5

380

65

68.5

71×28×35

WQ50-18-5.5S

50

18

5.5

380

80

69.7

73×30×37

WQ80-10-5.5S

80

10

5.5

380

100

72.4

73×30×37

WQ100-7-5.5S

100

7

5.5

380

150

84.4

78×35×40

WQ20-40-7.5S

20

40

7.5

380

50

71

71×28×35

WQ30-32-7.5S

30

32

7.5

380

65

72.7

71×28×35

WQ45-22-7.5S

45

22

7.5

380

80

75.4

73×30×37

WQ80-15-7.5S

80

15

7.5

380

100

77.3

73×30×37

WQ100-10-7.5S

100

10

7.5

380

150

88

78×35×40

WQ140-7-7.5S

140

7

7.5

380

150

88

78×35×40

WQ100-20-11S

100

20

11

380

100

88

78×35×40

WQ180-10-11S

180

10

11

380

150

88

78×35×40

WQ250-6-11S

250

6

11

380

200

88

78×35×40

WQ100-25-15S

100

25

15

380

100

88

78×35×40

WQ150-15-15S

150

15

15

380

150

88

78×35×40

WQ250-11-15S

250

11

15

380

200

88

78×35×40

WQ100-28-18.5S

100

28

18.5

380

100

88

78×35×40

WQ180-18-18.5S

180

18

18.5

380

150

88

78×35×40

WQ250-15-18.5S

250

15

18.5

380

200

88

78×35×40

WQ100-30-22S

100

30

22

380

100

88

78×35×40

WQ150-25-22S

150

25

22

380

150

88

78×35×40

WQ250-18-22S

250

18

22

380

200

88

78×35×40

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装方法:

   1.安装前仔细查

   潜水电泵安装前, 首先应检查泵轴是否转动灵活,若发现泵轴转动不灵活,有撞击声,泵轴径向晃动,应排除故障后再安装。其次检查进水胶管有无破损,如有开裂要及时粘修。第三检查各紧固螺栓有无松动,要拧紧松动的螺栓。最后检查潜水泵的电机绕组、电缆线绝缘电阻,只有不低于0.5 兆欧才允许安装使用。

   2.正确配电

   电源线应按规定选用,电缆线要架空,电源线不要太长,若电源与水泵使用地距离较远,接线电缆的导线截面积应适当加大,接头应尽量少,以减少线路压降。10kW 以下的潜水泵可直接启动,控制设备最好采用自动空气断路器,若无此种电器,也可用闸刀开关,但须根据潜水泵的工作电流安装合适的熔丝。10kW 以上的潜水泵应配备降压启动柜, 来保护潜水泵的安全运行。电缆线需放入输水管法兰盘的凹槽内,并用耐水绑绳将电缆固定在输出管上。潜水泵下水或出水时切勿使电缆受力, 以免引起电源线断裂,同时,还要防止电缆下井过程中擦伤。

   3.要有两级漏电保护措施

   为确保安全, 可在电源或水泵附近的潮湿地中埋入一根长度1m 以上的金属棒作为潜水泵的接地体。同时还要安装安装漏电保护器。因为潜水泵在水下工作, 容易漏电造成电能损失甚至引发触电事故。如果装有漏电保护器,只要潜水泵漏电值超过漏电保护器的动作电流值(一般不超过30 毫安),漏电保护器就会切断潜水泵的电源,避免漏电,确保安全。

   4.入水前检查电机旋转方向

   因为现在有许多类型的潜水泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转时间长了会损坏电机绕组。因此,潜水电泵入水前,先接电源检查旋转方向是否正确。若三相潜水泵叶轮倒转,应立即停车, 调换电缆中三相芯线中任意两相的接触即可。

   5.潜水泵的安装位置要正确

   充油式潜水泵潜入深度应在0.35~3m,最深不得超过10m;干式、半干式、充水式潜水泵,潜入深度为1m, 过深将影响机械密封作用。潜水泵在潜入水中时,应垂直吊起,不能横卧着,更不能陷人泥中,否则会导致电机散热不良而烧坏电机绕组。潜水泵在下井过程中若遇到卡住现象时,应吊起少许,轻轻转动卡板再试着下落,如果各种措施都不见效时,只好将潜水泵提出井外查明原因后再下井。对清水型潜水泵,在进水滤网外面最好套上竹篮或铁丝网,否则,杂草污物进入泵内,会堵塞叶轮或进水口。

   6.小型潜水泵安装有特殊要求

   对小型潜水泵,由于多为临时安装,将输水胶管连接到潜水电泵的出水接头上时,一定要用管卡或8号铁丝扎牢紧固,防止松脱或漏水。安装好后应将吊装的缆索及胶管固定,不能让胶管承受拉力,否则,造成胶管的破口或接头松脱。放入或吊出水面,需用直径4mm 的钢丝绳, 慢慢将潜水电泵沉入水中或提出水面。

   7.安装完毕测试绝缘电阻

   电泵安装结束,用500V 兆欧表测量绕组之间和绕组与地之间的绝缘电阻,不应低于0.5MΩ。

   8.设置安全警示标志为防止意外事故的发生,应在潜水泵附近设置明显的警示标志。为保证安全,严禁人员、牲畜在潜水泵出口附近接触水源。

注意事项:

   1.电压异常不开机

电压过高和过低都会使潜水泵温升过高,缩短使用寿命甚至烧毁潜水泵。农村由于低压供电线路比较长,线路的末端电压过低,线路的始端电压过高是常有的事。因此,在使用潜水泵过程中,操作者必须随时观察电源电压值,若低于额定电压10%以下,高于额定电压10%以上, 或电流大于潜水泵额定电流的20%时,应立即停机检修。

   2.不宜频繁起动

潜水泵不宜过于频繁起动,这是因为潜水泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组,必须等管内的存水回流完毕后,才能起动,一般需要间隔5 分钟左右。

   3.注意水位变化

潜水泵在抽水过程中,要注意水位降,特别抽井水时, 必须注意不得让潜水泵露出水面进行工作,更不允许长时间脱水运行,否则,电机发热,烧坏定子绕组。

   4.发现异常立即停机

潜水泵抽水时,应有专人值班,发现工作电流忽然高出潜水泵额定电流;出水量不正常,间隙性出水;出水含沙量加大;明显的噪音震动加剧;输水管路损坏;保险丝烧坏一相;电网电压过低;通电后潜水泵不转;起动后不能出水等情况之一时,要立即停机进行检查。

  5.停用的潜水泵要定期开机防锈蚀

潜水泵如果下井后不连续使用, 时间长了,会锈蚀,导致不能启动。因此,应每周开机一次,并运行5~10 分钟,以防锈蚀。

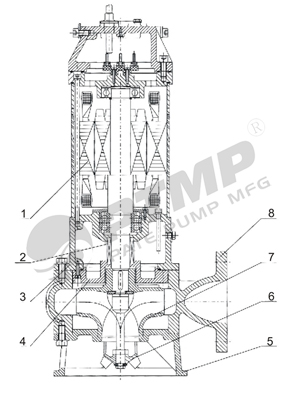

结构图:


序号名称序号名称
1电机5底座
2机械密封6搅拌装置
3油室7叶轮
4内泵盖8泵体

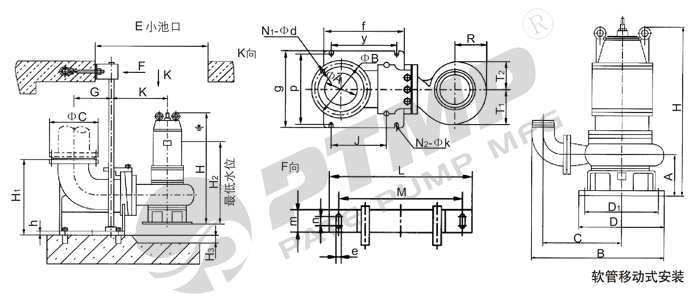

安装尺寸图:


安装尺寸表:

泵型号ABCDD1H
WQ-S50-12135400245255
225670
WQ-S50-20132343225180150610
WQ-S50-10132343225180150610
WQ-S50-15135400245255225670
WQ-S50-25135400245255225670
WQ-S50-15135400245255225670
WQ-S50-20135400245255225670
