QJP型深井潜水泵

    参数范围

    流量:2~15(m3/h)

    扬程: 15~310(m)

    温度:40℃

    压力:≤1.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:不锈钢



产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质
不锈钢连接方式法兰
介质纯净的水叶轮数目
多级
叶轮结构封闭式叶轮特性专为深井提水设计生产

   QJP型深井潜水泵,电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

产品特点:

   1,独立的浮动叶轮结构,有效降低对电机的轴向力,胜任多级高扬程使用。

   2,泵体外径小,流量大、养成高、适合小口径深井,可显著降低钻井成泵。更适用于工业,工程建设用水。

   3,泵头内置可靠性高的注射式止逆阀,有效防止停机时的“水锤”冲击。

   4,不锈钢外壳,合金橡胶轴承,抗沙耐磨性强。

   5,多重保护的静音技术,静音运行。

型号意义:

   :100 QJ 2 - 50/10

                 10-叶轮级数

                 50-扬程(m)

                 2-流量(m3/h)

                 QJ-深井潜水泵

                 100-机座号(mm)

产品用途:

   1、QJP型深井潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。

   2、QJP型深井潜水泵泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。

   3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。

   4、QJP型深井潜水泵轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。

   5、QJP型深井潜水泵采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。

   6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。

   7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

功率(kw)

电流(A)

管径(寸)

100QJP2-40/6

2

40

0.37

1.8

1.5

100QJP2-56/8

2

56

0.55

2.0

1.5

100QJP2-83/12

2

83

0.75

2.5

1.5

100QJP2-109/16

2

109

1.1

3.4

1.5

100QJP2-137/20

2

137

1.5

4.4

1.5

100QJP2-200/30

2

200

2.2

6.2

1.5

100QJP2-254/40

2

254

3.0

8.3

1.5

100QJP2-310/50

2

310

4.0

10.3

1.5

100QJP3-35/5

3

35

0.55

2.0

1.5

100QJP3-58/8

3

58

0.75

2.5

1.5

100QJP3-75/11

3

75

1.1

3.4

1.5

100QJP3-85/13

3

85

1.5

4.4

1.5

100QJP3-103/15

3

103

1.5

4.4

1.5

100QJP3-130/19

3

130

2.2

6.2

1.5

100QJP3-145/21

3

145

2.2

6.2

1.5

100QJP3-180/26

3

180

3.0

8.3

1.5

100QJP3-211/30

3

211

3.0

8.3

1.5

100QJP3-274/40

3

274

4.0

10.3

1.5

100QJP4-41/6

4

41

0.75

2.5

1.5

100QJP4-54/8

4

54

1.1

3.4

1.5

100QJP4-84/12

4

84

1.5

4.4

1.5

100QJP4-107/16

4

107

2.2

6.2

1.5

100QJP4-163/24

4

163

3

8.3

1.5

100QJP4-208/30

4

208

4.0

10.3

1.5

100QJP6-41/7

6

41

1.1

3.4

1.5

100QJP6-58/10

6

58

1.5

4.4

1.5

100QJP6-88/15

6

88

2.2

6.2

1.5

100QJP6-119/20

6

119

3

8.3

1.5

100QJP6-151/26

6

151

4

10.3

1.5

100QJP6-210/36

6

210

5.5

13.7

1.5

100QJP6-281/48

6

281

7.5

18.5

1.5

100QJP8-15/3

8

15

0.75

2.5

2

100QJP8-30/4

8

30

1.1

3.4

2

100QJP8-40/8

8

40

1.5

4.4

2

100QJP8-58/12

8

58

2.2

6.2

2

100QJP8-70/14

8

70

3.0

8.3

2

100QJP8-85/17

8

85

3.0

8.3

2

100QJP8-92/19

8

92

4.0

10.3

2

100QJP8-100/21

8

100

4.0

10.3

2

100QJP8-110/23

8

110

5.5

13.7

2

100QJP8-135/27

8

135

5.5

13.7

2

100QJP8-142/29

8

142

5.5

13.7

2

100QJP8-160/32

8

160

7.5

18.5

2

100QJP8-185/38

8

185

7.5

18.5

2

100QJP10-40/11

10

40

2.2

6.2

2

100QJP10-58/16

10

58

3.0

8.3

2

100QJP10-75/20

10

75

4.0

10.3

2

100QJP10-102/28

10

102

5.5

13.7

2

100QJP10-135/37

10

135

7.5

18.5

2

100QJP16-40/10

15

40

3.0

8.3

2

100QJP16-53/13

15

53

4.0

10.3

2

100QJP16-71/18

15

71

5.5

13.7

2

100QJP16-99/25

15

99

7.5

18.5

2

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

检查规格标准:

   深井泵执行国家标准:GB/T2816-2002,深井泵三相潜水异步电动机执行标准:GB/T2818-2002

检查的内容:

   1、检查电路系统的安装是否良好。

   2、检查监控仪表。

   3、浮筒式深井潜水泵检查所有螺栓有否松动现象。

   4、转动联轴器,检查泵的安装是否良好。

   5、浮筒式深井潜水泵启动电机运转一瞬间,检查电机转向与泵的转向牌所指方向是否一致,否则应调整电机转向。

   6、将机组安装到井中,下井时,电缆在每节扬水管上用耐腐蚀的绳子捆扎系牢,但是不能绑得太紧,以防损伤电缆。

   7、测机组对地绝缘电阻不小于5兆欧。

注意事项:

   深井潜水泵叶轮加装高耐磨填充材料减磨垫片,增强了泵的抗磨性能,比普通潜水泵的抗砂能力有较大提高。同时泵叶轮可采用球铁、镍合金铸铁、铜合金等材料,泵出口连接方式有油管扣和法兰连接两种,供不同用户选用。但是无论什么样的深井泵都要仔细检查才能安全使用。

   1、关闭浮筒式深井潜水泵出口闸阀,启动电机。

   2、待电机转速正常后,再开启出口闸阀,使泵进入正常运行。

   3、浮筒式深井潜水泵运转4小时后,应停机速测热态绝缘电阻不小于0.5兆欧。

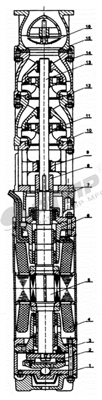

结构图:


序号名称序号名称
1底座组装9导轴承
2止推轴承10导流壳
3下导轴承11叶轮
4下导轴承12上导流壳
5定子组装13泵轴
6上导轴承组装14双头锣柱
7连接架15阀体
8联轴器16逆止阀

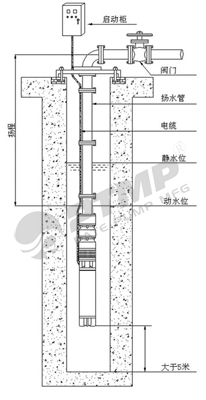

安装图:
