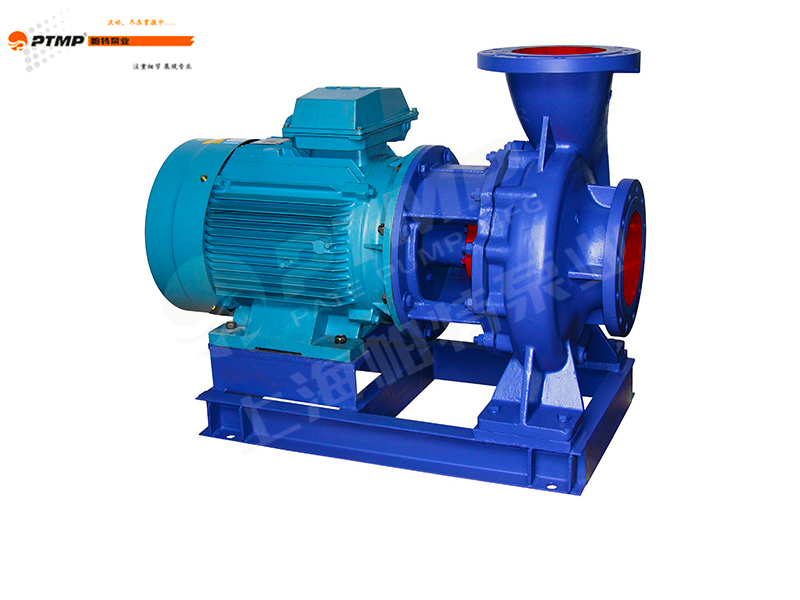

EG型卧式离心泵

    参数范围

    流量:2.1~720(m3/h)

    扬程:3.8~125(m)

    温度:-15℃~105℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

品牌

帕特

产地

上海

叶轮吸入方式

单级单吸

泵轴位置

立式

电机防护等级

IP54IP44

电机绝缘等级

B级或F

输送介质

固体不溶物体积≤1%,粒度≤2mm

环保

低噪音,低震动

性能

耐腐蚀、耐磨、不阻塞、无泄露、防爆

适用介质

清水、热水、废水、煤油、石油、化工液体等

   EG型卧式离心泵是我公司吸取相关经验,轴采用法兰式联接,具有同心度高,振动小,使用可靠,维修方便等特点,

   该泵水力过流部件采用有效节能的水力模型,使泵的效率比普通泵高5%~8%。采用精密铸造,外形美观。

型号意义:

   :EG 300/270

                270-叶轮名义直径(mm)

                300-进出口口径(mm)

                EG-离心泵型号

产品特点:

   EG型卧式离心泵与同类产品相比,具有运转更平稳,使用寿命长,维护更轻松等无可替代的优点。主要适用于化工、食品、酿造、炼油、制药、造纸、冶金、电力、水处理、环保、轻纺等工业输送的液体(不含固体颗粒或少量颗粒),粘度类似于水的介质。

性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

效率(%)

功率(kw)

20/110-0.37/2

2.5

0.69

15

34

0.37

20/160-1.1/2

2.5

0.69

32

25

1.1

20/200-3/2

2.5

0.69

50

18

3

20/185-2.2/2

2.3

0.64

44

18

2.2

20/170-1.5/2

2.1

0.58

36

17

1.5

25/110-0.55/2

4

1.11

15

42

0.55

25/125-0.75/2

4

1.11

20

36

0.75

25/115-0.55/2

3.6

1

16

35

0.55

25/160-1.5/2

4

1.11

32

32

1.5

25/150-1.1/2

3.7

1.03

28

31

1.1

25/200-4/2

4

1.11

50

20

4

25/185-3/2

3.7

1.03

44

20

3

25/170-2.2/2

3.4

0.94

36

19

2.2

32/125-0.75/2

5

1.39

20

44

0.75

32/110-0.75/2

4.5

1.25

16

43

0.75

40/100-0.55/2

6.3

1.75

12.5

54

0.55

40/90-0.37/2

5.6

1.56

10

52

0.37

40/125-1.1/2

6.3

1.75

20

46

1.1

40/110-0.75/2

5.6

1.56

16

45

0.75

40/160-2.2/2

6.3

1.75

32

40

2.2

40/150-1.5/2

5.9

1.64

28

39

1.5

40/140-1.1/2

5.5

1.53

24

38

1.1

40/200-4/2

6.3

1.75

50

33

4

40/185-3/2

5.9

1.64

44

31

3

40/170-2.2/2

5.3

1.47

36

29

2.2

40/250-7.5/2

6.3

1.75

80

28

7.5

40/235-5.5/2

5.9

1.64

70

28

5.5

40/220-4/2

5.5

1.53

60

27

4

40/200-0.55/4

3.2

0.89

12.5

31

0.55

40/185-0.37/4

2.8

0.78

10

30

0.37

40/250-1.1/4

3.2

0.89

20

25

1.1

40/235-0.75/4

2.8

0.78

16

25

0.75

40/220-0.55/4

2.3

0.64

13

24

0.55

40/100-1.1/2

12.5

3.47

12.5

62

1.1

40/90-0.75/2

11

3.06

10

60

0.75

40/125-1.5/2

12.5

3.47

20

58

1.5

40/110-1.1/2

11

3.06

16

57

1.1

40/160-3/2

12.5

3.47

32

52

3

40/150-2.2/2

11.7

3.25

28

51

2.2

40/140-1.5/2

10.4

2.89

22

50

1.5

40/200-5.5/2

12.5

3.47

50

46

5.5

40/185-4/2

11.7

3.25

44

45

4

40/170-3/2

10.6

2.94

38

44

3

40/250-11/2

12.5

3.47

80

38

11

40/235-7.5/2

11.6

3.22

70

38

7.5

40/220-7.5/2

10.8

3

60

37

7.5

50/100-1.1/2

12.5

3.47

12.5

62

1.1

50/90-0.75/2

11

3.06

10

60

0.75

50/125-1.5/2

12.5

3.47

20

58

1.5

50/110-1.1/2

11

3.06

16

57

1.1

50/160-3/2

12.5

3.47

32

52

3

50/150-2.2/2

11.7

3.25

28

51

2.2

50/140-1.5/2

10.4

2.89

22

50

1.5

50/200-5.5/2

12.5

3.47

50

46

5.5

50/185-4/2

11.7

3.25

44

45

4

50/170-3/2

10.6

2.94

38

44

3

50/250-11/2

12.5

3.47

80

38

11

50/235-7.5/2

11.6

3.22

70

38

7.5

50/220-7.5/2

10.8

3

60

37

7.5

50/200-0.75/4

6.3

1.75

12.5

40

0.75

50/185-0.55/4

5.5

1.53

9.5

39

0.55

50/250-1.5/4

6.3

1.75

20

32

1.5

50/235-1.1/4

5.6

1.56

16

32

1.1

50/220-0.75/4

5.1

1.42

13

30

0.75

50/100-1.5/2

25

6.94

12.5

69

1.5

50/90-1.1/2

22.3

6.19

10

67

1.1

50/125-3/2

25

6.94

20

68

3

50/110-2.2/2

22.3

6.19

16

66

2.2

50/160-4/2

25

6.94

32

63

4

50/150-4/2

23.4

6.5

28

62

4

50/140-3/2

21.6

6

24

61

3

50/200-7.5/2

25

6.94

50

62

7.5

50/185-5.5/2

23.4

6.5

44

60

5.5

50/170-5.5/2

21.8

6.94

38

58

5.5

50/250-15/2

25

6.94

80

50

15

50/235-11/2

23.4

6.5

70

50

11

50/220-11/2

21.6

6

60

50

11

50/315-30/2

25

6.94

125

40

30

50/300-22/2

23.7

6.58

113

40

22

50/285-18.5/2

22.5

6.25

101

39

18.5

50/270-15/2

20.6

5.72

85

38

15

65/100-1.5/2

25

6.94

12.5

69

1.5

65/90-1.1/2

22.3

6.19

10

67

1.1

65/125-3/2

25

6.94

20

68

3

65/110-2.2/2

22.3

6.19

16

66

2.2

65/160-4/2

25

6.94

32

63

4

65/150-4/2

23.4

6.5

28

62

4

65/140-3/2

21.6

6

24

61

3

65/200-7.5/2

25

6.94

50

62

7.5

65/185-5.5/2

23.4

6.5

44

60

5.5

65/170-5.5/2

21.8

6.94

38

58

5.5

65/250-15/2

25

6.94

80

50

15

65/235-11/2

23.4

6.5

70

50

11

65/220-11/2

21.6

6

60

50

11

65/315-30/2

25

6.94

125

40

30

65/300-22/2

23.7

6.58

113

40

22

65/285-18.5/2

22.5

6.25

101

39

18.5

65/270-15/2

20.6

5.72

85

38

15

65/200-1.1/4

12.5

3.47

12.5

54

1.1

65/185-0.75/4

11.3

3.14

10.1

53

0.75

65/250-2.2/4

12.5

3.47

20

45

2.2

65/235-1.5/4

11.7

3.25

17.6

44

1.5

65/220-1.1/4

10.2

2.83

13.4

43

1.1

65/315-4/4

12.5

3.47

32

36

4

65/300-3/4

11.7

3.25

28

36

3

65/285-3/4

10.1

2.81

21

34

3

65/100-3/2

50

13.9

12.5

73

3

65/90-2.2/2

44.7

12.4

10

72

2.2

65/125-5.5/2

50

13.9

20

73

5.5

65/110-4/2

45

12.5

16

71

4

65/160-7.5/2

50

13.9

32

71

7.5

65/150-7.5/2

46.7

13

28

70

7.5

65/140-5.5/2

43.3

12

24

69

5.5

65/200-15/2

50

13.9

50

67

15

65/185-11/2

47

13.1

44

66

11

65/170-7.5/2

43.5

12.1

38

65

7.5

65/250-22/2

50

13.9

80

60

22

65/235-18.5/2

46.7

13

70

59

18.5

65/220-15/2

43.3

12

60

58

15

65/315-37/2

50

13.9

125

54

37

65/300-30/2

46.5

12.9

113

53

30

65/285-30/2

44.5

12.4

101

53

30

65/270-22/2

41

11.4

85

51

22

80/100-3/2

50

13.9

12.5

73

3

80/90-2.2/2

44.7

12.4

10

72

2.2

80/125-5.5/2

50

13.9

20

73

5.5

80/110-4/2

45

12.5

16

71

4

80/160-7.5/2

50

13.9

32

71

7.5

80/150-7.5/2

46.7

13

28

70

7.5

80/140-5.5/2

43.3

12

24

69

5.5

80/200-15/2

50

13.9

50

67

15

80/185-11/2

47

13.1

44

66

11

80/170-7.5/2

43.5

12.1

38

65

7.5

80/250-22/2

50

13.9

80

60

22

80/235-18.5/2

46.7

13

70

59

18.5

80/220-15/2

43.3

12

60

58

15

80/315-37/2

50

13.9

125

54

37

80/300-30/2

46.5

12.9

113

53

30

80/285-30/2

44.5

12.4

101

53

30

80/270-22/2

41

11.4

85

51

22

80/125-0.75/4

25

6.94

5

70

0.75

80/110-0.55/4

22

60.06

3.8

65

0.55

80/160-1.1/4

25

6.94

8

68

1.1

80/150-0.75/4

21.6

6

6

65

0.75

80/200-2.2/4

25

6.94

12.5

65

2.2

80/185-1.5/4

23.3

6.47

10.9

63

1.5

80/250-3/4

25

6.94

20

59

3

80/235-2.2/4

22.2

6.17

15.8

58

3

80/220-1.5/4

19.8

5.5

12.6

57

1.5

80/315-5.5/4

25

6.94

32

50

5.5

80/300-4/4

23

6.39

28

50

4

80/285-3/4

20.2

5.61

21

49

3

80/100-5.5/2

100

27.8

12.5

76

5.5

80/90-4/2

89

24.7

10

74

4

80/125-11/2

100

27.8

20

76

11

80/110-7.5/2

89

24.7

16

74

7.5

80/160-15/2

100

27.8

32

76

15

80/150-11/2

93.5

26

28

74

11

80/140-11/2

86.6

24.1

24

72

11

80/200-22/2

100

27.8

50

74

22

80/185-18.5/2

93.5

26

44

73

18.5

80/170-15/2

87

24.2

38

72

15

80/250-37/2

100

27.8

80

69

37

80/235-30/2

93.5

26

70

68

30

80/220-30/2

87

24.2

60

67

30

80/315-75/2

100

27.8

125

66

75

80/300-55/2

95

26.4

113

66

55

80/285-45/2

90

25

101

65

45

80/270-37/2

82

22.8

85

63

37

100/100-4/2

72

20

12

76

4

100/110-5.5/2

72

20

17

74

5.5

100/140-7.5/2

72

20

24

74

7.5

100/160-11/2

72

20

31

76

11

100/170-11/2

72

20

38

76

11

100/185-15/2

72

20

44

76

15

100/200-18.5/2

72

20

50

74

18.5

100/220-22/2

72

20

60

68

22

100/235-22/2

65

18.1

70

69

22

100/250-30/2

72

20

80

70

30

100/100-5.5/2

100

27.8

12.5

76

5.5

100/90-4/2

89

24.7

10

74

4

100/125-11/2

100

27.8

20

76

11

100/110-7.5/2

89

24.7

16

74

7.5

100/160-15/2

100

27.8

32

76

15

100/150-11/2

93.5

26

28

74

11

100/140-11/2

86.6

24.1

24

72

11

100/200-22/2

100

27.8

50

74

22

100/185-18.5/2

93.5

26

44

73

18.5

100/170-15/2

87

24.2

38

72

15

100/250-37/2

100

27.8

80

69

37

100/235-30/2

93.5

26

70

68

30

100/220-30/2

87

24.2

60

67

30

100/315-75/2

100

27.8

125

66

75

100/300-55/2

95

26.4

113

66

55

100/285-45/2

90

25

101

65

45

100/270-37/2

82

22.8

85

63

37

100/125-1.1/4

50

13.89

5

73

1.1

100/110-1.1/4

44.6

12.4

4

73

1.1

100/160-2.2/4

50

13.89

8

73

2.2

100/150-1.5/4

44.5

12.4

6.3

71

1.5

100/200-3/4

50

13.89

12.5

72

3

100/185-2.2/4

44.6

12.4

9.9

71

2.2

100/250-5.5/4

50

13.89

20

66

5.5

100/235-4/4

46.7

13

17.4

65

4

100/220-3/4

40.4

11.2

13.1

63

3

100/315-11/4

50

13.9

32

61

11

100/300-7.5/4

46.7

13

27.9

61

7.5

100/285-5.5/4

40.5

11.3

21

60

5.5

125/100-11/2

160

44.4

12.5

82

11

125/90-7.5/2

143

39.7

10

77

7.5

125/125-15/2

160

44.4

20

80

15

125/110-11/2

143

39.7

16

77

11

125/160-22/2

160

44.4

32

78

22

125/150-18.5/2

150

41.7

28

76

18.5

125/140-15/2

138

38.3

24

75

15

125/200-37/2

160

44.4

50

79

37

125/185-30/2

150

41.7

44

77

30

125/170-22/2

138

38.3

37.5

75

22

125/250-55/2

160

44.4

80

76

55

125/235-45/2

150

41.7

70

75

45

125/220-37/2

138

38.3

60

74

37

125/315-90/2

160

44.4

125

73

90

125/300-75/2

150

41.7

110

71

75

125/285-75/2

143

39.7

100

70

75

125/270-55/2

134

37.2

88

69

55

125/160-4/4

100

27.8

8

78

4

125/200-5.5/4

100

27.8

12.5

75

5.5

125/185-4/4

86.1

23.9

9.3

73

4

125/250-11/4

100

27.8

20

75

11

125/235-7.5/4

94

26

18

74

7.5

125/220-5.5/4

87

24.2

15

73

5.5

125/315-15/4

100

27.8

32

72

15

125/300-11/4

91

25.3

27

72

11

125/285-7.5/4

80

22.2

20

71

7.5

125/400-30/4

100

27.8

50

72

30

125/370-22/4

100

27.8

44

72

22

125/345-18.5/4

100

27.8

38

68

18.5

150/160-30/2

200

55.6

32

77

30

150/150-22/2

187

51.9

28

76

22

150/140-18.5/2

173

48.1

24

74

18.5

150/200-45/2

200

55.6

50

75

45

150/185-37/2

187

51.9

44

74

37

150/170-30/2

173

48.1

37

73

30

150/250-75/2

200

55.6

80

76

75

150/235-55/2

187

51.9

70

75

55

150/220-45/2

173

48.1

60

74

45

150/200-11/4

160

44.4

12.5

73

11

150/185-7.5/4

140

38.9

10

70

7.5

150/250-15/4

160

44.4

20

72

15

150/235-11/4

140

38.9

17

71

11

150/220-7.5/4

120

33.3

14

70

7.5

150/315-22/4

160

44.4

32

71

22

150/300-18.5/4

140

38.9

28

71

18.5

150/285-15/4

120

33.3

24

71

15

150/400-37/4

160

44.4

50

72

37

150/370-30/4

140

38.9

44

71

30

150/345-22/4

120

33.3

38

70

22

150/510-75/4

160

44.4

80

68

55

150/475-55/4

140

39

70

66

45

150/440-45/4

120

33.3

60

64

37

150/200-15/4

200

55.6

12.5

78

15

150/185-11/4

179

49.7

10

76

11

150/250-18.5/4

200

55.6

20

80

18.5

150/235-15/4

184

51.1

17

79

15

150/220-11/4

167

46.4

14

77

11

150/315-30/4

200

55.6

32

79

30

150/300-22/4

187

51.9

28

78

22

150/285-18.5/4

173

48.1

24

77

18.5

150/400-45/4

200

55.6

50

76

45

150/370-37/4

187

51.9

44

75

37

150/345-30/4

174

48.3

38

74

30

150/320-22/4

160

44.4

32

72

22

150/510-90/4

200

55.6

80

71

90

150/475-75/4

187

51.9

70.5

70

75

150/440-55/4

174

48.3

62

68

55

150/410-45/4

160

44.4

54.5

66

45

200/200-15/4

200

55.6

12.5

78

15

200/185-11/4

179

49.7

10

76

11

200/250-18.5/4

200

55.6

20

80

18.5

200/235-15/4

184

51.1

17

79

15

200/220-11/4

167

46.4

14

77

11

200/315-30/4

200

55.6

32

79

30

200/300-22/4

187

51.9

28

78

22

200/285-18.5/4

173

48.1

24

77

18.5

200/400-45/4

200

55.6

50

76

45

200/370-37/4

187

51.9

44

75

37

200/345-30/4

174

48.3

38

74

30

200/320-22/4

160

44.4

32

72

22

200/235-18.5/4

240

66.7

18

78

18.5

200/285-22/4

240

66.7

24

80

22

200/325-30/4

240

66.7

32

80

30

200/345-37/4

240

66.7

38

78

37

200/370-45/4

240

66.7

45

80

45

200/405-55/4

240

66.7

51

81

55

200/510-90/4

240

66.7

80

72

90

200/200-18.5/4

300

83.3

12.5

81

18.5

200/185-15/4

280

77.8

10

79

15

200/250-30/4

300

83.3

20

81

30

200/235-22/4

280

77.8

16

80

22

200/220-15/4

262

72.8

13

77

15

200/315-45/4

300

83.3

32

82

45

200/300-37/4

280

77.8

28

81

37

200/285-30/4

262

72.2

24

80

30

200/400-75/4

300

83.3

50

81

75

200/370-55/4

280

77.8

44

79

55

200/345-45/4

262

72.8

38

78

45

200/320-37/4

245

68.1

32

77

37

200/280-37/4

360

100

23

79

37

200/300-37/4

360

100

28

82

37

200/325-45/4

360

100

32

82

45

200/350-55/4

360

100

38

79

55

200/395-75/4

360

100

50

80

75

200/200-22/4

400

111.1

12.5

81

22

200/185-18.5/4

358

99.4

10

79

18.5

200/250-30/4

400

111.1

20

80

30

200/235-22/4

358

99.4

17

78

22

200/220-18.5/4

322

89.4

14

75

18.5

200/315-55/4

400

111.1

32

80

55

200/300-45/4

374

103.9

28

79

45

200/285-37/4

346

96.1

24

78

37

200/400-75/4

400

111.1

50

81

75

200/370-75/4

374

103.9

44

80

75

200/345-55/4

346

96.1

38

79

55

200/320-45/4

320

88.9

32

78

45

250/290-45/4

450

150

26

82

45

250/310-55/4

450

125

31

81

55

250/360-75/4

450

125

40

80

75

250/405-90/4

450

125

50

79

90

250/200-30/4

550

152.8

12.5

82

30

250/185-22/4

500

138.9

10.8

80

22

250/250-45/4

550

152.8

20

82

45

250/235-37/4

500

138.9

17

80

37

250/315-75/4

550

152.8

32

82

75

250/300-55/4

500

138.9

28

80

55

250/285-45/4

450

125

24

78

45

300/250-45/4

600

166.7

20

83

45

300/285-55/4

600

166.7

25

84

55

300/325-75/4

600

166.7

34

83

75

300/360-90/4

600

166.7

40

83

90

300/250-55/4

720

200

20

83

55

300/235-45/4

657

182.5

17.5

81

45

300/220-37/4

609

169.2

14

79

37

300/315-90/4

720

200

32

82.5

90

300/295-75/4

662

183.9

28

80

75

300/270-55/4

609

169.2

23.5

75

55

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

泵的安装:

   根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置,一般情况下不宜改变进口方向。基础面应使用水平仪校正,待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度,两轴线偏移不超过±0.2毫米。倘若其轴线不重合,就会产生振动使轴承发热,甚至损坏泵。

   泵的吸入和排出管道应有自己的支架,一般不允许泵体承受管路的重量,再泵出狱倒罐工作时可以不装底阀,但应在吸入管路上装控制阀和过滤装置,以防杂物吸入泵内,泵安装在高于液面位置时,应在吸入管端装底阀。底阀喉口面积应大于吸入管截面积的百分之五十。

   泵安装钱一定要彻底清楚管路内的杂物,如焊渣、金属屑等,以免泵起动时被吸入造成事故。

泵的使用:


   1,准备必要的扳手和工具。

   2,检查机座,轴承和油腔无润滑油。

   3,检查空心轴和轴密程度是否恰当,填料压盖不可将盘根压得过紧,允许呈滴状渗出。
泵起动   4,用手或管子钳转动联轴器,注意泵体内有无异物碰撞杂声和卡死现象,如有应清除后方可开车。

   5,将料液注满泵腔,切勿于摩擦运转,以免损坏衬套。

   6,全开出液管的闸阀。

   7,开电动机。

   1,关闭吸入管阀门。
泵停机   2,关闭排出管阀门。

   3,停止电机。

   4,当泵处于长期停止工作时,应将泵腔内料液放净,并用水或蒸汽冲洗。

   1,经常检查泵和电机你轴承温升情况,温度不应超过75℃。
泵运转   2,及时补充润滑油,保证轴承润滑良好。

   3,运转过程中,如发现异常噪声或过大振动应立即停机检查,排除故障。

   4,当流量显著减少,说明橡胶衬套已磨损,应更换新衬套后再运转。

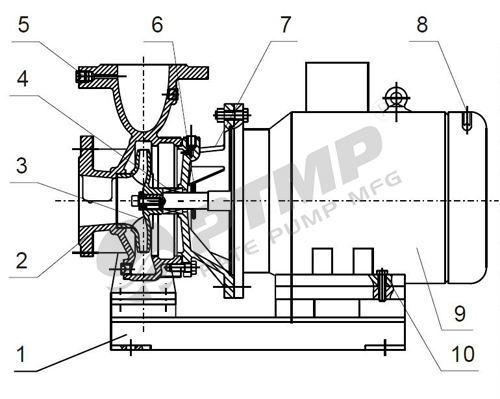

结构图:


序号名称序号名称
1底座6挡水圈
2泵体7泵盖
3叶轮8转向牌
4机械密封9电动机
5螺塞10螺栓

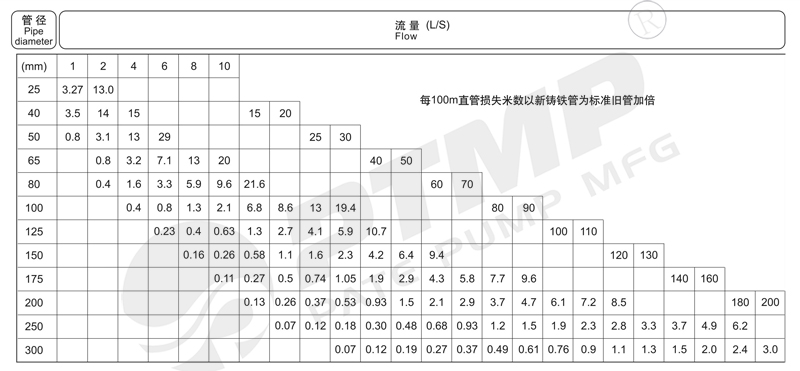

管道和流量公式图:


如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
