AS型潜水排污泵

    参数范围

    流量:15~145(m3/h)

    扬程:4~25(m)

    温度:-15℃~40℃

    压力:≤0.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:铸铁

    机械密封:石墨,碳化钨/硅,硬质合金


产品概述:

品牌帕特产地上海
吸入方式单吸泵轴位置立式
材质铸铁,不锈钢连接方式法兰
介质工业废水,含纤维的污水旋转方向由电机向叶轮看顺时针旋转
叶轮结构封闭式叶轮特性特别适用输送含有长纤维的污水

   AS型潜水排污泵采用德国ABS公司的技术,适用于输送含有坚硬固体、纤维的液体,以及脏、粘和滑的液体。所有AS泵均装有经调整好的撕裂机构能将污水中长纤维、袋、带、草、布条等撕裂后排出。因此,在污水中工作不会堵塞运行极为可靠。

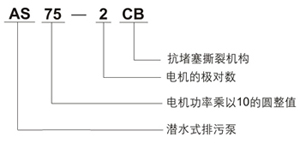

型号意义:

   :AS 75 - 2 CB

                CB-抗堵塞撕裂机构

                2-电机的极对数

                75-电机功率乘以10的圆整值

                AS-潜水式排污泵

产品特点:

 1、本型泵特别设计了一种特殊的撕裂机构,能够将纤维物质撕裂,切断,然后顺利排放,而无需再泵加装过滤网,因此本型泵特别适用于输送含有长纤维物质的污水

 2、采用新型材料精制而成机械密封,其使用寿命可达8000小时以上

 3、具有全程成泵的特点,能够在全扬程范围内工作而保证电机不会过载

 4、可采用双导轨自动耦合安装装置,使机组的安装,维修方便快捷

 5、可根据用户的需要配备何种形式的自动控制柜,不需专人看管使用极为方便且易实现自动化管理

产品用途:

 1,市政工程排污系统

 2,生活小区污水排放

 3,公共设施污水排放

 4,厂矿企业排污系统

 5,其他无腐蚀清洁介质的输送

 6,可适用于其他排水系统

性能参数表:

泵型号

流量(m3/h)

扬程(m)

功率(kw)

转速(r/min)

电压(v)

胶管内径(mm)

AS10-2W/CB

15

4

1.1

2850

220

76

AS10-2CB

15

4.5

1.1

2850

380

76

AS16-2CB

29

7.6

1.5

2850

380

76

AS30-2CB

42

11

3

2850

380

76

AS55-2CB

45

13

5.5

2900

380

127

AS55-4CB

100

7.5

5.5

1450

380

152

AS75-2CB

60

18

7.5

2900

380

127

AS75-4CB

145

10

7.5

1450

380

152

AV14-4

22

5.8

1.5

1450

380

76

AV55-2

30

20

5.5

2900

380

76

AV75-2

30

25

7.5

2900

380

76

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

安装方法:

   1.安装前仔细查

   潜水电泵安装前, 首先应检查泵轴是否转动灵活,若发现泵轴转动不灵活,有撞击声,泵轴径向晃动,应排除故障后再安装。其次检查进水胶管有无破损,如有开裂要及时粘修。第三检查各紧固螺栓有无松动,要拧紧松动的螺栓。最后检查潜水泵的电机绕组、电缆线绝缘电阻,只有不低于0.5 兆欧才允许安装使用。

   2.正确配电

   电源线应按规定选用,电缆线要架空,电源线不要太长,若电源与水泵使用地距离较远,接线电缆的导线截面积应适当加大,接头应尽量少,以减少线路压降。10kW 以下的潜水泵可直接启动,控制设备最好采用自动空气断路器,若无此种电器,也可用闸刀开关,但须根据潜水泵的工作电流安装合适的熔丝。10kW 以上的潜水泵应配备降压启动柜, 来保护潜水泵的安全运行。电缆线需放入输水管法兰盘的凹槽内,并用耐水绑绳将电缆固定在输出管上。潜水泵下水或出水时切勿使电缆受力, 以免引起电源线断裂,同时,还要防止电缆下井过程中擦伤。

   3.要有两级漏电保护措施

   为确保安全, 可在电源或水泵附近的潮湿地中埋入一根长度1m 以上的金属棒作为潜水泵的接地体。同时还要安装安装漏电保护器。因为潜水泵在水下工作, 容易漏电造成电能损失甚至引发触电事故。如果装有漏电保护器,只要潜水泵漏电值超过漏电保护器的动作电流值(一般不超过30 毫安),漏电保护器就会切断潜水泵的电源,避免漏电,确保安全。

   4.入水前检查电机旋转方向

   因为现在有许多类型的潜水泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转时间长了会损坏电机绕组。因此,潜水电泵入水前,先接电源检查旋转方向是否正确。若三相潜水泵叶轮倒转,应立即停车, 调换电缆中三相芯线中任意两相的接触即可。

   5.潜水泵的安装位置要正确

   充油式潜水泵潜入深度应在0.35~3m,最深不得超过10m;干式、半干式、充水式潜水泵,潜入深度为1m, 过深将影响机械密封作用。潜水泵在潜入水中时,应垂直吊起,不能横卧着,更不能陷人泥中,否则会导致电机散热不良而烧坏电机绕组。潜水泵在下井过程中若遇到卡住现象时,应吊起少许,轻轻转动卡板再试着下落,如果各种措施都不见效时,只好将潜水泵提出井外查明原因后再下井。对清水型潜水泵,在进水滤网外面最好套上竹篮或铁丝网,否则,杂草污物进入泵内,会堵塞叶轮或进水口。

   6.小型潜水泵安装有特殊要求

   对小型潜水泵,由于多为临时安装,将输水胶管连接到潜水电泵的出水接头上时,一定要用管卡或8号铁丝扎牢紧固,防止松脱或漏水。安装好后应将吊装的缆索及胶管固定,不能让胶管承受拉力,否则,造成胶管的破口或接头松脱。放入或吊出水面,需用直径4mm 的钢丝绳, 慢慢将潜水电泵沉入水中或提出水面。

   7.安装完毕测试绝缘电阻

   电泵安装结束,用500V 兆欧表测量绕组之间和绕组与地之间的绝缘电阻,不应低于0.5MΩ。

   8.设置安全警示标志为防止意外事故的发生,应在潜水泵附近设置明显的警示标志。为保证安全,严禁人员、牲畜在潜水泵出口附近接触水源。

注意事项:

   1.电压异常不开机

电压过高和过低都会使潜水泵温升过高,缩短使用寿命甚至烧毁潜水泵。农村由于低压供电线路比较长,线路的末端电压过低,线路的始端电压过高是常有的事。因此,在使用潜水泵过程中,操作者必须随时观察电源电压值,若低于额定电压10%以下,高于额定电压10%以上, 或电流大于潜水泵额定电流的20%时,应立即停机检修。

   2.不宜频繁起动

潜水泵不宜过于频繁起动,这是因为潜水泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组,必须等管内的存水回流完毕后,才能起动,一般需要间隔5 分钟左右。

   3.注意水位变化

潜水泵在抽水过程中,要注意水位降,特别抽井水时, 必须注意不得让潜水泵露出水面进行工作,更不允许长时间脱水运行,否则,电机发热,烧坏定子绕组。

   4.发现异常立即停机

潜水泵抽水时,应有专人值班,发现工作电流忽然高出潜水泵额定电流;出水量不正常,间隙性出水;出水含沙量加大;明显的噪音震动加剧;输水管路损坏;保险丝烧坏一相;电网电压过低;通电后潜水泵不转;起动后不能出水等情况之一时,要立即停机进行检查。

  5.停用的潜水泵要定期开机防锈蚀

潜水泵如果下井后不连续使用, 时间长了,会锈蚀,导致不能启动。因此,应每周开机一次,并运行5~10 分钟,以防锈蚀。

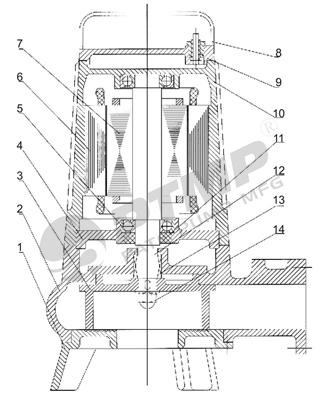

结构图:


序号名称序号名称
1底座8提手
2泵体9上盖
3叶轮10电机壳体
4轴承座11油封
5滚动轴承12主轴
6定子铁心13机械密封
7转子铁心14叶轮螺母

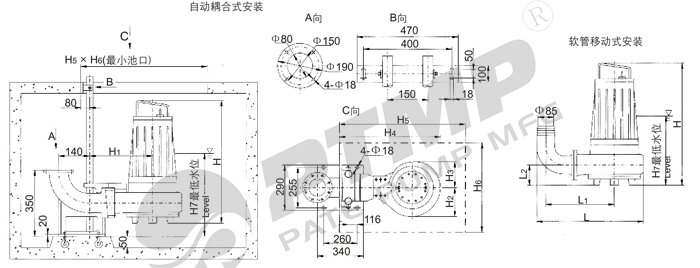

安装尺寸图:


安装尺寸表:

泵型号HH1LL1L2
AS10-2CB475290420270105
AS16-2CB475290420270105
AS30-2CB530325470305105
AS40-2CB595340505
320105
AS55-2CB710396620
390165
AS75-2CB730396620390185
AS55-4CB830495820535180
AS75-4CB856495820535200

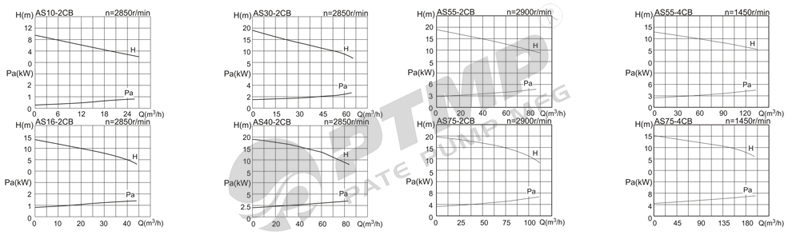

性能曲线图:
