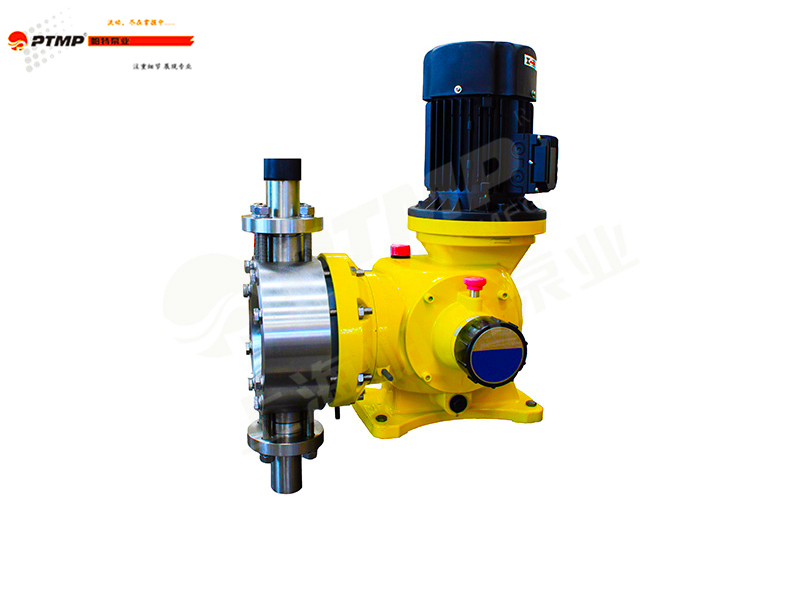

JZM-A型机械隔膜计量泵

    JZM-A型机械隔膜计量泵主要参数

    流量:82~1200(L/h)

    粘度:0.3~800(mm2/s)

    温度:-10℃~100℃

    压力范围:0.35~1(bar)

    泵头:聚氯乙烯,不锈钢,聚四氟乙烯

    阀球:二氧化硅,不锈钢,陶瓷

    密封:聚四氟乙烯,聚氯乙烯



JZM-A型机械隔膜计量泵概述:

品牌帕特产地上海
材质聚氯乙烯、SUS304/316、聚四氟乙烯等泵轴位置立式
介质适用各种酸碱药液,水等连接方式法兰
防护等级IP54特性运行或停止时也可任意调节流量输出

泵的液力端借助于隔膜来组成工业腔,以隔膜周期弹性变形来代替活塞(柱塞)的往复运动的泵称为隔膜泵。通过往复运动的机件直接驱动隔膜前后挠曲周期性变形的泵,叫机械隔膜泵。广泛适用于环保、制药、造纸、污水处理及城市供水等行业,并能输送腐蚀性浆料和危险化学品。近年来,水泥助磨剂行业等得到广泛采用。

JZM-A型机械隔膜计量泵特点:

1、可变偏心滑轴调节机构,曲柄连杆传动。

2、排量:Q=1200(L/h)

3、额定排压P2=0.35(Mpa)

4、机械驱动PTFE胶片

5、手动/自动冲程调节/数字变频控制可选,实现外部信号自动控制。

6、多种材质泵头可选有PVC、PVDF、PTFE、304、316L合金等

7、适用介质温度-10℃~100℃

8、冲程在静态及动态条件下均可调节

9、可选双隔膜泵头/带隔膜破裂报警

10、泵流量调节范围10~100%。流量精度±1%

11、泵头过流可选热夹套型

JZM-A型机械隔膜计量泵型号意义:

:JZM-A82/1

JZM-驱动隔膜计量泵

82-流量

1-压力(mpa)

JZM-A型机械隔膜计量泵用途:

广泛适用于环保、制药、造纸、污水处理及城市供水等行业,并能输送腐蚀性浆料和危险性化学品。近年来,水泥助腐剂行业得到广泛地采用。

JZM-A型机械隔膜计量泵参数表:

泵型号

流量(L/h)

压力(Mpa)

泵速(min-1)

隔膜(mm)

行程(mm)

口径(mm)

功率(kw)

JZM-A82/1

82

1.0

36

110/70

12

15

0.55KW

JZM-A167/1

167

1.0

72

110/70

12

15

0.55KW

JZM-A237/1

237

1.0

102

110/70

12

15

0.55KW

JZM-A334/1

334

1.0

1035

110/70

12

25

0.55KW

JZM-A410/1

410

1.0

180

110/70

12

25

0.75KW

JZM-A460/0.7

460

0.7

135

110/80

12

25

0.75KW

JZM-A580/0.7

580

0.7

180

110/80

12

25

0.75KW

JZM-A656/0.35

656

0.35

102

162/115

12

25

0.75KW

JZM-A940/0.35

940

0.35

135

162/115

12

40

0.75KW

JZM-A1200/0.35

1200

0.35

180

162/115

12

40

0.75KW


隔膜计量泵常见故障和排除方法:

打不出药水的原因有:

1、过滤器与进药的管子堵塞。解决办法:清洗即可。

2、进药口与出药口的球阀由于异物堵住。解决办法:清洗即可。

3、进药口与出药口的球阀封闭性不好,漏气。解决办法:将球阀用力旋几下,使之与底座紧密结合。

4、进出药口的密封圈松动或脱落。解决办法:检查时须小心上下共有4个。

5、膜片破损。解决办法:换掉,重新安装。

6、连杆组卡死。解决办法:一种是维修,把连杆组零部件拆开,生锈的部位用锉刀磨平再加上润滑油即可;二是换新的连杆组。

7、马达烧掉。解决办法:换掉。

8、调整凸轮被调到“0”的位置,流量为零也打不出药水。解决办法:将调整凸轮调整使其刻度不为0。

流量达不到规定要求的原因有:

1、产品在出厂时流量为大(“10”的位置),调整凸轮被人调整过导致流量变小。

2、进出药口的球阀有被异物堵塞导致流量变小(比较微小的异物)。解决方法:清洗即可。

3、所打药水的浓度,因我公司产品在厂内测试以清水为准,所以会有微小误差。

4、过滤器与进药的管子堵塞(比较微小的异物)。解决方法:清洗即可。

隔膜计量泵的故障原因及处理方法:

1、电动机不能启动原因:(1) 电源无电;(2)电源一相或二相断电

处理方法(1)检查电源供电情况;(2)检查保险丝及接触点是否良好

2、不排液或排液不足原因:(1) 吸入管堵塞或吸入管路阀门未打开;(2) 吸入管路漏气;(3) 吸入管太长,急转弯多;(4) 吸入阀或排出阀阀面而损坏或落入外来杂物,使阀面密封不严;(5) 隔膜腔内残存空气;(6) 补油阀组或隔膜腔等处漏气,漏油;(7) 安全阀,补偿阀动作不正常;(8) 补油系统的油有杂质,阀被垫上,密封不严;(9) 柱塞填料处泄漏严重;(10)电机转数不足或不稳定;(11)吸入液面太低

处理方法:(1) 检查吸入管,过滤器,打开阀门;(2) 将漏气部位封严;(3) 加粗吸入管,减少急转弯;(4) 检查阀的密封性,必要时更换阀,阀座;(5) 重新灌油,排出气体;(6) 找出泄露部位并封严;(7) 重新调节;(8) 换干净的油;(9) 调节填料压盖或更换新填料;(10)稳定电机转速;(11)调整吸入液面高度

3、泵的压力达不到性能参数原因:(1) 吸入,排出阀损坏;(2) 拄塞填料处漏损严重;(3) 隔膜处或排出管接头密封不不严

处理方法:(1) 更换新阀;(2) 调节填料压盖或更换新填料;(3) 找出漏气部位并封严

4、计量精度降低原因:(1) 吸入阀或排出阀阀面而损坏或落入外来杂物,使阀面密封不严;(2) 隔膜腔内残存空气;(3) 补油阀组或隔膜腔等处漏气,漏油;(4) 安全阀,补偿阀动作不正常;(5) 补油系统的油有杂质,阀被垫上,密封不严;(6) 柱塞填料处泄漏严重;(7)电机转数不足或不稳定;(8)吸入液面太低;(9) 拄塞零点偏移

处理方法:(1) 检查阀的密封性,必要时更换阀,阀座;(2) 重新灌油,排出气体;(3) 找出泄露部位并封严;(4) 重新调节;(5) 换干净的油;(6) 调节填料压盖或更换新填料;(7)稳定电机转速;(8)调整吸入液面高度(9)重新调整柱塞零点

5、零件过热原因:(1) 传动机构油箱的油量过多或不足,油有杂质;(2) 各运动付润滑情况不好;(3) 填料压的过紧

处理方法:(1) 更换新油,使油量适宜;(2) 检查清洗各油孔;(3) 调整填料压盖

6、泵内有冲击响声原因:(1) 各运动副磨损严重;(2) 阀升程太高

处理方法:(1) 调节或更换零件;(2) 调节升程高度,避免阀的滞后


JZM-A型机械隔膜计量泵结构图:


序号名称序号名称
1电机4液力端
2调节手轮5进口单向阀
3出口单向阀6驱动端

JZM-A型机械隔膜计量泵安装尺寸图:


JZM-A型机械隔膜计量泵安装尺寸表:

ABCDEF
318180DN25187.5414492
318180DN25187.5414512
413220DN40192.5424532
