DG型锅炉给水多级泵
   参数范围

    流量:6.3~450(m3/h)

    扬程:60~650(m)

    温度:-20~150℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,不锈钢,四氟


产品概述:

   DG型锅炉给水泵为卧式多级单吸节段式离心泵,泵壳可在轴线处轴向拆开,DG85-80×8型泵吸入口垂直向上,吐出口垂直向上,与轴心线垂直。从驱动端方向看,水泵旋向为顺时针方向,根据用户需要也可生产逆时针方向旋转的,用户可在定货时特别提出。

型号意义:

    :DG 25 - 50*3

                 3-泵级数

                 50-泵单级扬程(m)

                 25-设计流量(m3/h)

                 DG-单吸、多级锅炉多级泵

产品特点:

   DG型锅炉给水多级泵的吸入口、吐出口均垂直向上,转子轴向力由平衡盘来平衡。轴封可为填料密封,也可为机械密封。转子的支承仅DG85-80、DG85—67、DG155—67采用滑动轴承,稀油润滑,其它泵均采用滚动轴承。旋转方向:从电机端看,泵为顺时针方向旋转。主要零件材质:泵过流部件除DG85-80、200DG43材质为铸钢外,其余泵材质均为铸铁。成套范围:成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

产品用途:

   适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体,输送介质温度:-20~105℃(DG85-80、200DG43除外,此两种多级泵输送介质温度为-20℃~150℃)泵进口压力不得超过0.59MPa(6kgf/cm2)

性能参数表:

泵型号

流量(m3/h)

流量(L/h)

扬程(m)

效率(%)

轴功率(kw)

电机功率(kw)

汽蚀余量(m)

转速(r/min)

DG 6-25×3

6.3

1.75

75

45

2.86

2

2

2950

DG 6-25×4

6.3

1.75

100

45

3.81

2

2

2950

DG 6-25×5

6.3

1.75

125

45

4.77

2

2

2950

DG 6-25×6

6.3

1.75

150

45

5.72

2

2

2950

DG 6-25×7

6.3

1.75

175

45

6.67

2

2

2950

DG 6-25×8

6.3

1.75

200

45

7.63

2

2

2950

DG 6-25×9

6.3

1.75

225

45

8.52

2

2

2950

DG 6-25×10

6.3

1.75

250

45

9.53

2

2

2950

DG 6-25×11

6.3

1.75

275

45

10.5

2

2

2950

DG 6-25×12

6.3

1.75

300

45

11.44

2

2

2950

DG 12-25×3

12.5

3.47

75

54

4.73

2

2

2950

DG 12-25×4

12.5

3.47

100

54

6.3

2

2

2950

DG 12-25×5

12.5

3.47

125

54

7.88

15

2

2950

DG 12-25×6

12.5

3.47

150

54

9.46

15

2

2950

DG 12-25×7

12.5

3.47

175

54

11

18.5

2

2950

DG 12-25×8

12.5

3.47

200

54

12.51

18.5

2

2950

DG 12-25×9

12.5

3.47

225

54

14.18

22

2

2950

DG 12-25×10

12.5

3.47

250

54

15.76

22

2

2950

DG 12-25×11

12.5

3.47

275

54

17.34

30

2

2950

DG 12-25×12

12.5

3.47

300

54

18.9

15

2

2950

DG 25-30×3

25

6.94

90

62

9.88

18.5

2.2

2950

DG 25-30×4

25

6.94

120

62

13.1

22

2.2

2950

DG 25-30×5

25

6.94

150

62

16.47

30

2.2

2950

DG 25-30×6

25

6.94

180

62

19.77

30

2.2

2950

DG 25-30×7

25

6.94

210

62

23.1

37

2.2

2950

DG 25-30×8

25

6.94

240

62

26.4

37

2.2

2950

DG 25-30×9

25

6.94

270

62

29.65

45

2.2

2950

DG 25-30×10

25

6.94

300

62

32.9

22

2.2

2950

DG 46-30×3

46

12.5

90

70

16.11

30

3

2950

DG 46-30×4

46

12.8

120

70

21.48

37

3

2950

DG 46-30×5

46

12.8

150

70

26.85

37

3

2950

DG 46-30×6

46

12.8

180

70

32.21

45

3

2950

DG 46-30×7

46

12.8

210

70

37.58

55

3

2950

DG 46-30×8

46

12.8

240

70

42.95

55

3

2950

DG 46-30×9

46

12.8

270

70

48.32

75

3

2950

DG 46-30×10

46

12.8

300

70

53.69

37

3

2950

DG 46-50×3

46

12.8

150

63

29.83

45

2.8

2950

DG 46-50×4

46

12.8

200

63

39.77

55

2.8

2950

DG 46-50×5

46

12.8

250

63

49.71

75

2.8

2950

DG 46-50×6

46

12.8

300

63

59.65

75

2.8

2950

DG 46-50×7

46

12.8

250

63

69.6

90

2.8

2950

DG 46-50×8

46

12.8

400

63

79.54

110

2.8

2950

DG 46-50×9

46

12.8

450

63

89.48

110

2.8

2950

DG 46-50×10

46

12.8

500

63

99.42

132

2.8

2950

DG 46-50×11

46

12.8

550

63

109.36

132

2.8

2950

DG 46-50×12

46

12.8

600

63

119.8

37

2.8

2950

DG 85-45×2

85

23.6

90

72

28.94

55

4.2

2950

DG 85-45×3

85

23.6

135

72

43.3

75

4.2

2950

DG 85-45×4

85

23.6

180

72

57.87

90

4.2

2950

DG 85-45×5

85

23.6

225

72

72.34

110

4.2

2950

DG 85-45×6

85

23.6

270

72

86.81

132

4.2

2950

DG 85-45×7

85

23.6

315

72

101.3

132

4.2

2950

DG 85-45×8

85

23.6

360

72

115.7

160

4.2

2950

DG 85-45×9

85

23.6

405

72

130.2

55

4.2

2950

DG 155-30×2

155

43

60

75

33.77

75

3.9

1480

DG 155-30×3

155

43

90

75

50.65

90

3.9

1480

DG 155-30×4

155

43

120

75

67.54

110

3.9

1480

DG 155-30×5

155

43

150

75

84.42

132

3.9

1480

DG 155-30×6

155

43

180

75

101.3

160

3.9

1480

DG 155-30×7

155

43

210

75

118.2

180

3.9

1480

DG 155-30×8

155

43

240

75

135.1

180

3.9

1480

DG 155-30×9

155

43

270

75

152

225

3.9

1480

DG 155-30×10

155

43

300

75

168.8

132

3.9

1480

DG 155-67×3

155

43

200

74

114.7

185

5

2950

DG 155-67×4

155

43

268

74

152.9

220

5

2950

DG 155-67×5

155

43

335

74

191.1

275

5

2950

DG 155-67×6

155

43

402

74

229.3

350

5

2950

DG 155-67×7

155

43

469

74

267.5

350

5

2950

DG 155-67×8

155

43

536

74

305.7

440

5

2950

DG 155-67×9

155

43

603

74

344

110

5

2950

DG 280-43×2

280

77.8

86

77

85.17

150

4.7

1480

DG 280-43×3

280

77.8

129

77

127.7

230

4.7

1480

DG 280-43×4

280

77.8

172

77

170.3

300

4.7

1480

DG 280-43×5

280

77.8

215

77

212.9

300

4.7

1480

DG 280-43×6

280

77.8

258

77

255.5

350

4.7

1480

DG 280-43×7

280

77.8

304

77

298.1

410

4.7

1480

DG 280-43×8

280

77.8

344

77

304.7

430

4.7

1480

DG 280-43×9

280

77.8

387

77

383.2

500

4.7

1480

DG 280-65×6

280

77.8

390

73

407.4

680

3.7

1480

DG 280-65×7

280

77.8

455

73

475.3

680

3.7

1480

DG 280-65×8

280

77.8

520

73

543.2

850

3.7

1480

DG 280-65×9

280

77.8

585

73

611.1

850

3.7

1480

DG 280-65×10

280

77.8

650

73

579

360

3.7

1480

DG 450-60×3

450

125

180

76

289.2

500

4.9

1480

DG 450-60×4

450

125

240

76

372.3

680

4.9

1480

DG 450-60×5

450

125

300

76

465.4

680

4.9

1480

DG 450-60×6

450

125

360

76

558.5

850

4.9

1480

DG 450-60×7

450

125

420

76

651.5

850

4.9

1480

DG 450-60×8

450

125

480

76

744.6

1050

4.9

1480

DG 450-60×9

450

125

540

76

837.7

1050

4.9

1480

DG 450-60×10

450

125

600

76

995.1

1050

4.9

1480


安装说明:

   1,安装时管路重量不应加在水泵上,应有各自的支承体,以免使变形影响运行性能和寿命。

   2,多级泵与电机是整体结构,安装时无需找正,所以安装时十分方便。

   3,安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。

   4,安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体。

   5,为了维修方便和使用安全,在多级泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。

   6,多级离心泵用于吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水,漏气现象。

   7,排出管路如逆止阀应装在闸阀的外面。

   8,安装后拨动泵轴,叶轮不应有摩擦声或卡死现象,否则应将泵拆开检查原因。

   9,泵的安装方式分为硬性联接和柔性联接安装。

注意事项:

   1、选购多级泵时应留意其型号、流量和扬程。如选用的规格不恰当,将无法获得足够的出水量,不能发挥机组的效率。另外,还应搞清电机的旋转方向,某些类型的多级泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转会损坏电机绕组。为防止多级泵在水下工作时漏电而引发触电事故,应装漏电保护开关。

   2、安装多级泵时,电缆线要架空,电源线不要太长。机组下水时切勿使电缆受力,以免引起电源线断裂。多级泵不要沉入泥中,否则会导致散热不良而烧坏电机绕组。

   3、尽量避免在低压时开机。电源电压与额定电压不可相差10%,电压过高会引起电机过热而烧坏绕组,电压过低则电机转速下降,如达不到额定转速的70%时,启动离心开关会闭合,造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。不要频繁地开关电机,这是因为电泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组。

   4、切莫让多级泵长期超负荷运转,不要抽含沙量大的水,电泵脱水运行的时间不宜过长,以免使电机过热而烧毁。机组在作业中,操作者必须随时观察其工作电压和电流是否在铭牌上规定的数值内,若不符合应使电机停止运转,找出原因并排除故障。

   5、平时多检查电机,如发现下盖有裂纹、橡胶密封环损坏或失效等,应及时更换或修复,以防水渗入机器。

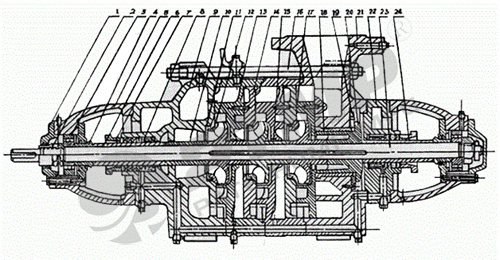

结构图:


序号名称序号名称序号名称
1轴承盖9进水段17出水段导翼
2螺母10中间套
18平衡套
3轴承11密封环19平衡环
4导叶挡板12叶轮
20平衡环
5轴套夹13中段21出水段
6轴套甲14导叶挡板22尾盖
7填料压盖15导翼套23
8填料环16拉紧螺栓24
轴套乙

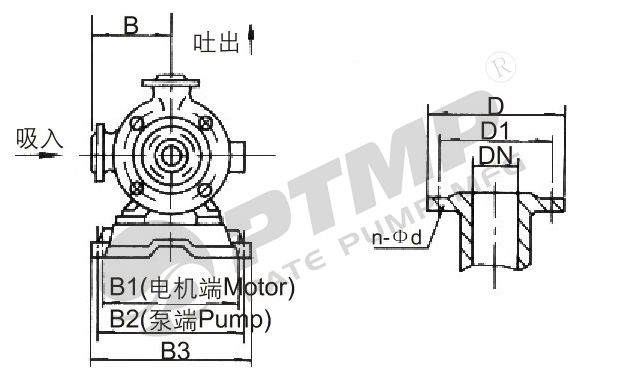

安装尺寸图:


安装尺寸表:

泵型号BB1B2B3
DG6210430
430510
DG12250
475475
555
DG25310505
505585
DG46350670
570645
DG85350675610755
