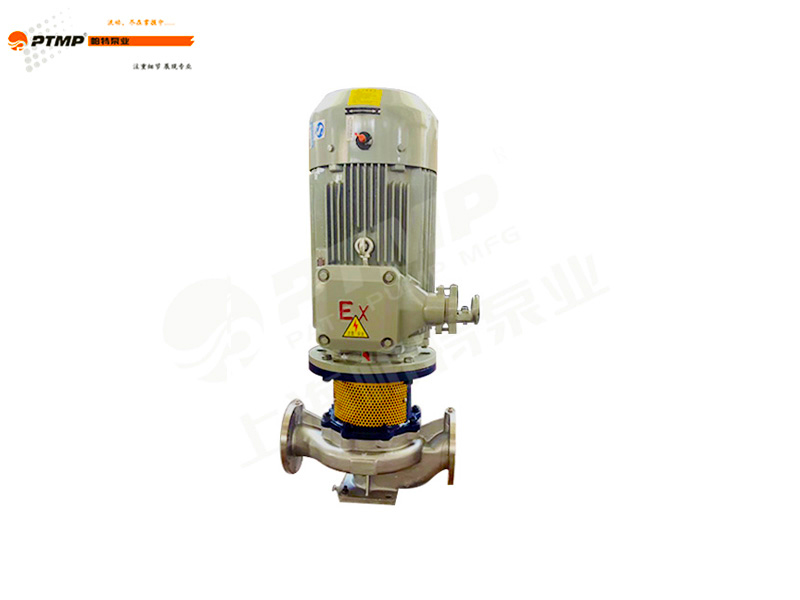

VGF型立式化工泵
    参数范围

    流量:2.1~720(m3/h)

    扬程: 3.8~125(m)

    温度:--10℃~80℃(常温) ,≤120℃(热水)

    压力:≤1.6(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金




产品概述:

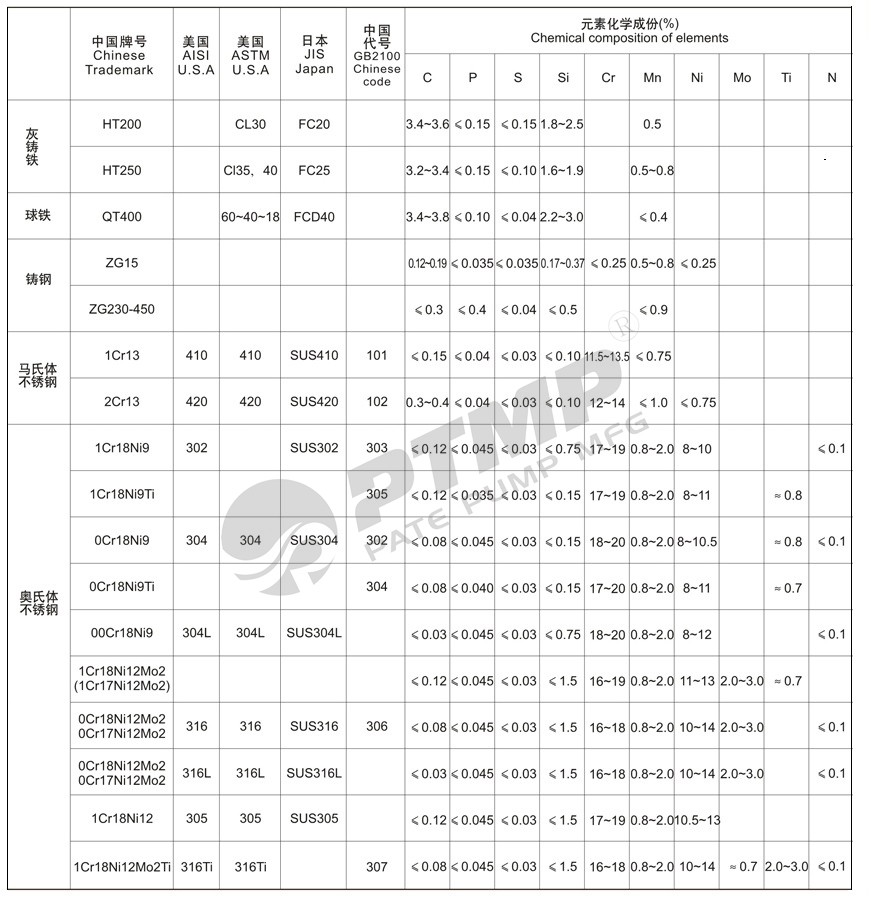

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402


   VGF型立式化工离心泵是我公司吸取国内经验,轴采用法兰式联接,用止口定立位置,具有同心度高,振动小,使用安全,维修方便等特点,该泵水力过流部件采用节能的水力模型,使泵的效率比普通泵高5%-8%。采用精密铸造,外形美观,是创新研发的新型产品。

型号意义:

   例:VGF 100 - 315

                 315-叶轮名义直径(mm)

                 100-进出口口径(mm)

                 VGF-单级单吸化工离心泵

产品特点:

   该系列泵与国内同类产品相比,具有运转更平稳,使用寿命长,维护更轻松等无可替代的优点。

产品用途:

   VGF型立式化工离心泵主要适用于化工、食品、酿造、炼油、制药、造纸、冶金、电力、水处理、环保、轻纺等工业输送有化学腐蚀的液体(不含固体颗粒或少量颗粒),粘度类似于水的介质。

性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

效率(%)

功率(kw)

20/110-0.37/2

2.5

0.69

15

34

0.37

20/160-1.1/2

2.5

0.69

32

25

1.1

20/200-3/2

2.5

0.69

50

18

3

20/185-2.2/2

2.3

0.64

44

18

2.2

20/170-1.5/2

2.1

0.58

36

17

1.5

25/110-0.55/2

4

1.11

15

42

0.55

25/125-0.75/2

4

1.11

20

36

0.75

25/115-0.55/2

3.6

1

16

35

0.55

25/160-1.5/2

4

1.11

32

32

1.5

25/150-1.1/2

3.7

1.03

28

31

1.1

25/200-4/2

4

1.11

50

20

4

25/185-3/2

3.7

1.03

44

20

3

25/170-2.2/2

3.4

0.94

36

19

2.2

32/125-0.75/2

5

1.39

20

44

0.75

32/110-0.75/2

4.5

1.25

16

43

0.75

40/100-0.55/2

6.3

1.75

12.5

54

0.55

40/90-0.37/2

5.6

1.56

10

52

0.37

40/125-1.1/2

6.3

1.75

20

46

1.1

40/110-0.75/2

5.6

1.56

16

45

0.75

40/160-2.2/2

6.3

1.75

32

40

2.2

40/150-1.5/2

5.9

1.64

28

39

1.5

40/140-1.1/2

5.5

1.53

24

38

1.1

40/200-4/2

6.3

1.75

50

33

4

40/185-3/2

5.9

1.64

44

31

3

40/170-2.2/2

5.3

1.47

36

29

2.2

40/250-7.5/2

6.3

1.75

80

28

7.5

40/235-5.5/2

5.9

1.64

70

28

5.5

40/220-4/2

5.5

1.53

60

27

4

40/200-0.55/4

3.2

0.89

12.5

31

0.55

40/185-0.37/4

2.8

0.78

10

30

0.37

40/250-1.1/4

3.2

0.89

20

25

1.1

40/235-0.75/4

2.8

0.78

16

25

0.75

40/220-0.55/4

2.3

0.64

13

24

0.55

40/100-1.1/2

12.5

3.47

12.5

62

1.1

40/90-0.75/2

11

3.06

10

60

0.75

40/125-1.5/2

12.5

3.47

20

58

1.5

40/110-1.1/2

11

3.06

16

57

1.1

40/160-3/2

12.5

3.47

32

52

3

40/150-2.2/2

11.7

3.25

28

51

2.2

40/140-1.5/2

10.4

2.89

22

50

1.5

40/200-5.5/2

12.5

3.47

50

46

5.5

40/185-4/2

11.7

3.25

44

45

4

40/170-3/2

10.6

2.94

38

44

3

40/250-11/2

12.5

3.47

80

38

11

40/235-7.5/2

11.6

3.22

70

38

7.5

40/220-7.5/2

10.8

3

60

37

7.5

50/100-1.1/2

12.5

3.47

12.5

62

1.1

50/90-0.75/2

11

3.06

10

60

0.75

50/125-1.5/2

12.5

3.47

20

58

1.5

50/110-1.1/2

11

3.06

16

57

1.1

50/160-3/2

12.5

3.47

32

52

3

50/150-2.2/2

11.7

3.25

28

51

2.2

50/140-1.5/2

10.4

2.89

22

50

1.5

50/200-5.5/2

12.5

3.47

50

46

5.5

50/185-4/2

11.7

3.25

44

45

4

50/170-3/2

10.6

2.94

38

44

3

50/250-11/2

12.5

3.47

80

38

11

50/235-7.5/2

11.6

3.22

70

38

7.5

50/220-7.5/2

10.8

3

60

37

7.5

50/200-0.75/4

6.3

1.75

12.5

40

0.75

50/185-0.55/4

5.5

1.53

9.5

39

0.55

50/250-1.5/4

6.3

1.75

20

32

1.5

50/235-1.1/4

5.6

1.56

16

32

1.1

50/220-0.75/4

5.1

1.42

13

30

0.75

50/100-1.5/2

25

6.94

12.5

69

1.5

50/90-1.1/2

22.3

6.19

10

67

1.1

50/125-3/2

25

6.94

20

68

3

50/110-2.2/2

22.3

6.19

16

66

2.2

50/160-4/2

25

6.94

32

63

4

50/150-4/2

23.4

6.5

28

62

4

50/140-3/2

21.6

6

24

61

3

50/200-7.5/2

25

6.94

50

62

7.5

50/185-5.5/2

23.4

6.5

44

60

5.5

50/170-5.5/2

21.8

6.94

38

58

5.5

50/250-15/2

25

6.94

80

50

15

50/235-11/2

23.4

6.5

70

50

11

50/220-11/2

21.6

6

60

50

11

50/315-30/2

25

6.94

125

40

30

50/300-22/2

23.7

6.58

113

40

22

50/285-18.5/2

22.5

6.25

101

39

18.5

50/270-15/2

20.6

5.72

85

38

15

65/100-1.5/2

25

6.94

12.5

69

1.5

65/90-1.1/2

22.3

6.19

10

67

1.1

65/125-3/2

25

6.94

20

68

3

65/110-2.2/2

22.3

6.19

16

66

2.2

65/160-4/2

25

6.94

32

63

4

65/150-4/2

23.4

6.5

28

62

4

65/140-3/2

21.6

6

24

61

3

65/200-7.5/2

25

6.94

50

62

7.5

65/185-5.5/2

23.4

6.5

44

60

5.5

65/170-5.5/2

21.8

6.94

38

58

5.5

65/250-15/2

25

6.94

80

50

15

65/235-11/2

23.4

6.5

70

50

11

65/220-11/2

21.6

6

60

50

11

65/315-30/2

25

6.94

125

40

30

65/300-22/2

23.7

6.58

113

40

22

65/285-18.5/2

22.5

6.25

101

39

18.5

65/270-15/2

20.6

5.72

85

38

15

65/200-1.1/4

12.5

3.47

12.5

54

1.1

65/185-0.75/4

11.3

3.14

10.1

53

0.75

65/250-2.2/4

12.5

3.47

20

45

2.2

65/235-1.5/4

11.7

3.25

17.6

44

1.5

65/220-1.1/4

10.2

2.83

13.4

43

1.1

65/315-4/4

12.5

3.47

32

36

4

65/300-3/4

11.7

3.25

28

36

3

65/285-3/4

10.1

2.81

21

34

3

65/100-3/2

50

13.9

12.5

73

3

65/90-2.2/2

44.7

12.4

10

72

2.2

65/125-5.5/2

50

13.9

20

73

5.5

65/110-4/2

45

12.5

16

71

4

65/160-7.5/2

50

13.9

32

71

7.5

65/150-7.5/2

46.7

13

28

70

7.5

65/140-5.5/2

43.3

12

24

69

5.5

65/200-15/2

50

13.9

50

67

15

65/185-11/2

47

13.1

44

66

11

65/170-7.5/2

43.5

12.1

38

65

7.5

65/250-22/2

50

13.9

80

60

22

65/235-18.5/2

46.7

13

70

59

18.5

65/220-15/2

43.3

12

60

58

15

65/315-37/2

50

13.9

125

54

37

65/300-30/2

46.5

12.9

113

53

30

65/285-30/2

44.5

12.4

101

53

30

65/270-22/2

41

11.4

85

51

22

80/100-3/2

50

13.9

12.5

73

3

80/90-2.2/2

44.7

12.4

10

72

2.2

80/125-5.5/2

50

13.9

20

73

5.5

80/110-4/2

45

12.5

16

71

4

80/160-7.5/2

50

13.9

32

71

7.5

80/150-7.5/2

46.7

13

28

70

7.5

80/140-5.5/2

43.3

12

24

69

5.5

80/200-15/2

50

13.9

50

67

15

80/185-11/2

47

13.1

44

66

11

80/170-7.5/2

43.5

12.1

38

65

7.5

80/250-22/2

50

13.9

80

60

22

80/235-18.5/2

46.7

13

70

59

18.5

80/220-15/2

43.3

12

60

58

15

80/315-37/2

50

13.9

125

54

37

80/300-30/2

46.5

12.9

113

53

30

80/285-30/2

44.5

12.4

101

53

30

80/270-22/2

41

11.4

85

51

22

80/125-0.75/4

25

6.94

5

70

0.75

80/110-0.55/4

22

60.06

3.8

65

0.55

80/160-1.1/4

25

6.94

8

68

1.1

80/150-0.75/4

21.6

6

6

65

0.75

80/200-2.2/4

25

6.94

12.5

65

2.2

80/185-1.5/4

23.3

6.47

10.9

63

1.5

80/250-3/4

25

6.94

20

59

3

80/235-2.2/4

22.2

6.17

15.8

58

3

80/220-1.5/4

19.8

5.5

12.6

57

1.5

80/315-5.5/4

25

6.94

32

50

5.5

80/300-4/4

23

6.39

28

50

4

80/285-3/4

20.2

5.61

21

49

3

80/100-5.5/2

100

27.8

12.5

76

5.5

80/90-4/2

89

24.7

10

74

4

80/125-11/2

100

27.8

20

76

11

80/110-7.5/2

89

24.7

16

74

7.5

80/160-15/2

100

27.8

32

76

15

80/150-11/2

93.5

26

28

74

11

80/140-11/2

86.6

24.1

24

72

11

80/200-22/2

100

27.8

50

74

22

80/185-18.5/2

93.5

26

44

73

18.5

80/170-15/2

87

24.2

38

72

15

80/250-37/2

100

27.8

80

69

37

80/235-30/2

93.5

26

70

68

30

80/220-30/2

87

24.2

60

67

30

80/315-75/2

100

27.8

125

66

75

80/300-55/2

95

26.4

113

66

55

80/285-45/2

90

25

101

65

45

80/270-37/2

82

22.8

85

63

37

100/100-4/2

72

20

12

76

4

100/110-5.5/2

72

20

17

74

5.5

100/140-7.5/2

72

20

24

74

7.5

100/160-11/2

72

20

31

76

11

100/170-11/2

72

20

38

76

11

100/185-15/2

72

20

44

76

15

100/200-18.5/2

72

20

50

74

18.5

100/220-22/2

72

20

60

68

22

100/235-22/2

65

18.1

70

69

22

100/250-30/2

72

20

80

70

30

100/100-5.5/2

100

27.8

12.5

76

5.5

100/90-4/2

89

24.7

10

74

4

100/125-11/2

100

27.8

20

76

11

100/110-7.5/2

89

24.7

16

74

7.5

100/160-15/2

100

27.8

32

76

15

100/150-11/2

93.5

26

28

74

11

100/140-11/2

86.6

24.1

24

72

11

100/200-22/2

100

27.8

50

74

22

100/185-18.5/2

93.5

26

44

73

18.5

100/170-15/2

87

24.2

38

72

15

100/250-37/2

100

27.8

80

69

37

100/235-30/2

93.5

26

70

68

30

100/220-30/2

87

24.2

60

67

30

100/315-75/2

100

27.8

125

66

75

100/300-55/2

95

26.4

113

66

55

100/285-45/2

90

25

101

65

45

100/270-37/2

82

22.8

85

63

37

100/125-1.1/4

50

13.89

5

73

1.1

100/110-1.1/4

44.6

12.4

4

73

1.1

100/160-2.2/4

50

13.89

8

73

2.2

100/150-1.5/4

44.5

12.4

6.3

71

1.5

100/200-3/4

50

13.89

12.5

72

3

100/185-2.2/4

44.6

12.4

9.9

71

2.2

100/250-5.5/4

50

13.89

20

66

5.5

100/235-4/4

46.7

13

17.4

65

4

100/220-3/4

40.4

11.2

13.1

63

3

100/315-11/4

50

13.9

32

61

11

100/300-7.5/4

46.7

13

27.9

61

7.5

100/285-5.5/4

40.5

11.3

21

60

5.5

125/100-11/2

160

44.4

12.5

82

11

125/90-7.5/2

143

39.7

10

77

7.5

125/125-15/2

160

44.4

20

80

15

125/110-11/2

143

39.7

16

77

11

125/160-22/2

160

44.4

32

78

22

125/150-18.5/2

150

41.7

28

76

18.5

125/140-15/2

138

38.3

24

75

15

125/200-37/2

160

44.4

50

79

37

125/185-30/2

150

41.7

44

77

30

125/170-22/2

138

38.3

37.5

75

22

125/250-55/2

160

44.4

80

76

55

125/235-45/2

150

41.7

70

75

45

125/220-37/2

138

38.3

60

74

37

125/315-90/2

160

44.4

125

73

90

125/300-75/2

150

41.7

110

71

75

125/285-75/2

143

39.7

100

70

75

125/270-55/2

134

37.2

88

69

55

125/160-4/4

100

27.8

8

78

4

125/200-5.5/4

100

27.8

12.5

75

5.5

125/185-4/4

86.1

23.9

9.3

73

4

125/250-11/4

100

27.8

20

75

11

125/235-7.5/4

94

26

18

74

7.5

125/220-5.5/4

87

24.2

15

73

5.5

125/315-15/4

100

27.8

32

72

15

125/300-11/4

91

25.3

27

72

11

125/285-7.5/4

80

22.2

20

71

7.5

125/400-30/4

100

27.8

50

72

30

125/370-22/4

100

27.8

44

72

22

125/345-18.5/4

100

27.8

38

68

18.5

150/160-30/2

200

55.6

32

77

30

150/150-22/2

187

51.9

28

76

22

150/140-18.5/2

173

48.1

24

74

18.5

150/200-45/2

200

55.6

50

75

45

150/185-37/2

187

51.9

44

74

37

150/170-30/2

173

48.1

37

73

30

150/250-75/2

200

55.6

80

76

75

150/235-55/2

187

51.9

70

75

55

150/220-45/2

173

48.1

60

74

45

150/200-11/4

160

44.4

12.5

73

11

150/185-7.5/4

140

38.9

10

70

7.5

150/250-15/4

160

44.4

20

72

15

150/235-11/4

140

38.9

17

71

11

150/220-7.5/4

120

33.3

14

70

7.5

150/315-22/4

160

44.4

32

71

22

150/300-18.5/4

140

38.9

28

71

18.5

150/285-15/4

120

33.3

24

71

15

150/400-37/4

160

44.4

50

72

37

150/370-30/4

140

38.9

44

71

30

150/345-22/4

120

33.3

38

70

22

150/510-75/4

160

44.4

80

68

55

150/475-55/4

140

39

70

66

45

150/440-45/4

120

33.3

60

64

37

150/200-15/4

200

55.6

12.5

78

15

150/185-11/4

179

49.7

10

76

11

150/250-18.5/4

200

55.6

20

80

18.5

150/235-15/4

184

51.1

17

79

15

150/220-11/4

167

46.4

14

77

11

150/315-30/4

200

55.6

32

79

30

150/300-22/4

187

51.9

28

78

22

150/285-18.5/4

173

48.1

24

77

18.5

150/400-45/4

200

55.6

50

76

45

150/370-37/4

187

51.9

44

75

37

150/345-30/4

174

48.3

38

74

30

150/320-22/4

160

44.4

32

72

22

150/510-90/4

200

55.6

80

71

90

150/475-75/4

187

51.9

70.5

70

75

150/440-55/4

174

48.3

62

68

55

150/410-45/4

160

44.4

54.5

66

45

200/200-15/4

200

55.6

12.5

78

15

200/185-11/4

179

49.7

10

76

11

200/250-18.5/4

200

55.6

20

80

18.5

200/235-15/4

184

51.1

17

79

15

200/220-11/4

167

46.4

14

77

11

200/315-30/4

200

55.6

32

79

30

200/300-22/4

187

51.9

28

78

22

200/285-18.5/4

173

48.1

24

77

18.5

200/400-45/4

200

55.6

50

76

45

200/370-37/4

187

51.9

44

75

37

200/345-30/4

174

48.3

38

74

30

200/320-22/4

160

44.4

32

72

22

200/235-18.5/4

240

66.7

18

78

18.5

200/285-22/4

240

66.7

24

80

22

200/325-30/4

240

66.7

32

80

30

200/345-37/4

240

66.7

38

78

37

200/370-45/4

240

66.7

45

80

45

200/405-55/4

240

66.7

51

81

55

200/510-90/4

240

66.7

80

72

90

200/200-18.5/4

300

83.3

12.5

81

18.5

200/185-15/4

280

77.8

10

79

15

200/250-30/4

300

83.3

20

81

30

200/235-22/4

280

77.8

16

80

22

200/220-15/4

262

72.8

13

77

15

200/315-45/4

300

83.3

32

82

45

200/300-37/4

280

77.8

28

81

37

200/285-30/4

262

72.2

24

80

30

200/400-75/4

300

83.3

50

81

75

200/370-55/4

280

77.8

44

79

55

200/345-45/4

262

72.8

38

78

45

200/320-37/4

245

68.1

32

77

37

200/280-37/4

360

100

23

79

37

200/300-37/4

360

100

28

82

37

200/325-45/4

360

100

32

82

45

200/350-55/4

360

100

38

79

55

200/395-75/4

360

100

50

80

75

200/200-22/4

400

111.1

12.5

81

22

200/185-18.5/4

358

99.4

10

79

18.5

200/250-30/4

400

111.1

20

80

30

200/235-22/4

358

99.4

17

78

22

200/220-18.5/4

322

89.4

14

75

18.5

200/315-55/4

400

111.1

32

80

55

200/300-45/4

374

103.9

28

79

45

200/285-37/4

346

96.1

24

78

37

200/400-75/4

400

111.1

50

81

75

200/370-75/4

374

103.9

44

80

75

200/345-55/4

346

96.1

38

79

55

200/320-45/4

320

88.9

32

78

45

250/290-45/4

450

150

26

82

45

250/310-55/4

450

125

31

81

55

250/360-75/4

450

125

40

80

75

250/405-90/4

450

125

50

79

90

250/200-30/4

550

152.8

12.5

82

30

250/185-22/4

500

138.9

10.8

80

22

250/250-45/4

550

152.8

20

82

45

250/235-37/4

500

138.9

17

80

37

250/315-75/4

550

152.8

32

82

75

250/300-55/4

500

138.9

28

80

55

250/285-45/4

450

125

24

78

45

300/250-45/4

600

166.7

20

83

45

300/285-55/4

600

166.7

25

84

55

300/325-75/4

600

166.7

34

83

75

300/360-90/4

600

166.7

40

83

90

300/250-55/4

720

200

20

83

55

300/235-45/4

657

182.5

17.5

81

45

300/220-37/4

609

169.2

14

79

37

300/315-90/4

720

200

32

82.5

90

300/295-75/4

662

183.9

28

80

75

300/270-55/4

609

169.2

23.5

75

55

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

故障解决方法:

故障分析故障原因解决方法
泵不吸水吸入阀有杂物或未打开,或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障打开吸入阀,排除杂物,疏通吸入管。检察管路,尤其分段试压连接法兰处,堵漏。更换轴封,压紧填料密封检查及维修灌泵
泵不能启动原动机发生故障(包括电源);泵卡住;填料函压得太紧;排出阀门未关。检查电源及原动机情况;再次盘车确定联轴器情况;放松填料;管进出口阀门,再次启动。
泵不排液灌泵不足(或泵内气体未排净);泵转向不对;泵转速太低;滤网、吸入管堵塞;吸入高度太高,或吸入口液体供给不足,造成吸入真空。重新灌泵;再次确定泵的旋转方向;检查电机空转转速,检查减速器的减速比,确定泵转速是否符合设计转速; 清洗滤网,疏通吸入管; 调整吸入口管线,高于泵的入口,调整泵的上部供液系统,保证介质供应充分。
泵排液后中断吸入管路漏气; 灌泵时吸入侧气体未排尽; 吸入侧突然被异物堵住,或吸入口滤器堵塞; 吸入管脱水,大量气体吸入 检查吸入侧连接处及填料函的密封情况; 重新灌泵; 停泵,清洗滤芯,疏通吸入管路; 检查吸入管路是否破裂,并联进口管线上的阀门是否打开(不常用的管线)。
流量不足 系统净扬程增加; 阻力损失增加; 口环及叶轮磨损过大; 其它地方漏液; 泵叶轮堵塞、磨损、腐蚀。 检查液位高度和系统压力; 检察管路及止回阀等有无故障; 更换口环及叶轮; 检查轴封等地方; 清洗、检查、调换。
扬程不够叶轮装反(双吸泵); 液体密度、黏度与设计条件不符; 操作流量太大。检查叶轮; 检查有关物理性质; 调解阀门、减少流量。
运行超负荷动机质量差,定转子摩擦; 叶轮与承磨环、叶轮与泵壳有摩擦; 液体密度增加; 填料压得太紧或干摩擦; 轴承损坏; 转速过高; 泵轴弯曲; 轴向力平衡装置失效; 联轴器对中不良或轴向间隙太小; 输送液体黏度过高或密度过大。 检查更换电动机; 检查泵内零件并加以修理; 检查密度; 放松填料、检查水封管; 检查与更换轴承; 检察原动机转速与电源; 校正泵轴; 检查平衡空、回水管是否堵塞; 检查联轴节,调整对中; 更换大功率电动机。
泵振动或噪音超标地脚螺栓松动或底座焊接不合格; 泵发生流蚀(流量过大,吸入阻力增加或液体操作温度过高); 泵发生喘振(系统净扬程压力高于泵关死压力) 叶轮损坏或有异物。拧紧地脚螺栓,对底座焊接重新 检查,如果必要,底座重新焊接; 检查原因并排除制; 检查排出也为和压力是否过高; 拆开泵体检查,更换、去除异物。
轴封过热填料密封压得过紧; 机械密封有故障。 调整密封压力; 检查、修理或更换机械密封

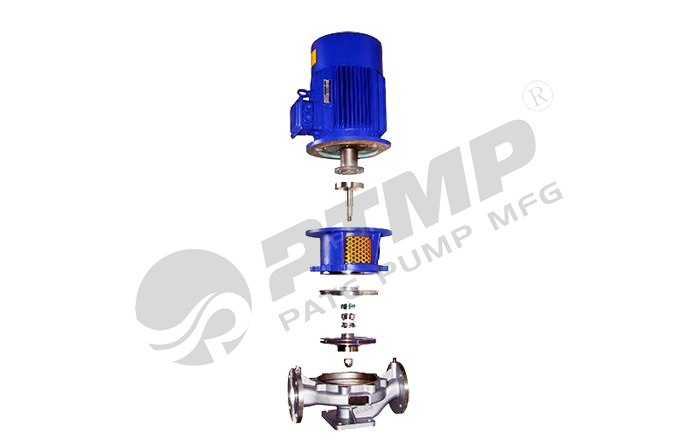

结构图:


国内外主要材质对照表:



如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
