PTCZ型化工流程泵

    PTCZ型化工流程泵主要参数

    流量:6~1700(m3/h)

    扬程: 3~140(m)

    温度:-80℃~300℃

    压力:≤2.5(Mpa)

    泵轴:不锈钢

    泵体、端盖、叶轮:不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金




PTCZ型化工流程泵产品概述:

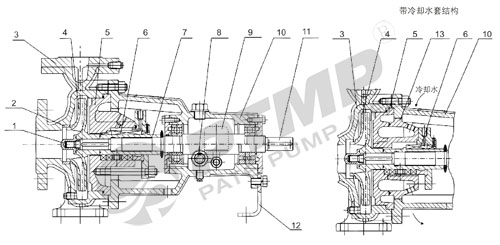

 PTCZ型化工流程泵是我公司在IH泵基础上改进设计而成,其结构形式为卧式悬架,径向剖开,后开门,单级单吸化工离心泵符合API610以及ISO2858/DIN24256标准,综合性能全面超过IH泵,主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体中性或有腐蚀性的液体,输送介质的温度一般为-45℃-180℃。

PTCZ型化工流程泵的性能范围包括了IH系列化工泵所有性能,其效率、汽蚀性能等指标均超过IH泵,可与IH型泵进行单机互换。

PTCZ型化工流程泵产品特点:

 1,采用圆柱滚子轴承和背靠背推理轴承配对,甩油环烯油润滑,承受载荷的能力强

 2,泵主轴轴径尺寸充裕(重型),整机运行平稳

 3,轴封采用单(双)端面,波纹管等形式的机械密封,也可采用软填料密封,能使用各种条件下的密封要求

 4,轴向力由副叶片或平衡孔平衡,对于径向力大的规格采取了双壳体设计

 5,整个悬架包括轴,叶轮,轴封,泵盖等形成一个阻隔建,可不必拆卸写,管路就能进行泵检修修护,当采用加长联轴器时,电机不必拆下

 6,泵法兰采用PN16和PN25两种压力等级(随材料而变),也可适用于ANSI标准125或150等级

PTCZ型化工流程泵型号意义:

 例:PTCZ32-160

 PT-帕特代号

 CZ-化工流程泵

 32-泵出口直径50(mm)

 160-叶轮名义直径315(mm)

PTCZ型化工流程泵产品用途:

 主要用于输送低温或高温液体,中性或有腐蚀性液体,清洁或含有固体颗粒的液体,适用于化学,石油化学工业,炼油厂,造纸厂,纸浆业和制糖业及特殊要求的介质。

PTCZ型化工流程泵性能参数:

泵型号

转速(r/min)

流量(m3/h)

扬程(m)

比重(1.0)功率(kw)

比重(1.35)功率(kw)

比重(1.84)功率(kw)

CZ32-160A

1450

11

9

1.1

1.1

1.5

CZ32-160B

1450

10

8

1.1

1.1

1.5

CZ32-160C

1450

9

7

1.1

1.1

1.1

CZ32-160D

1450

6

5

1.1

1.1

1.1

CZ32-160E

1450

6

3

1.1

1.1

1.1

CZ32-200A

1450

10

13

1.5

1.5

2.2

CZ32-200B

1450

9

12

1.5

1.5

1.5

CZ32-200C

1450

8

10

1.5

1.5

1.5

CZ32-200D

1450

8

8

1.5

1.5

1.5

CZ32-250A

1450

11

20

2.2

3

4

CZ32-250B

1450

10

19

2.2

3

4

CZ32-250C

1450

9

15

2.2

2.2

3

CZ32-250D

1450

8

11

2.2

2.2

2.2

CZ40-160A

1450

15

8

1.1

1.1

1.5

CZ40-160B

1450

15

7

1.1

1.1

1.5

CZ40-160C

1450

14

6

1.1

1.1

1.1

CZ40-160D

1450

12

4

1.1

1.1

1.1

CZ40-200A

1450

16

13

1.5

1.5

2.2

CZ40-200B

1450

15

12

1.1

1.5

2.2

CZ40-200C

1450

14

9

1.1

1.1

1.5

CZ40-200D

1450

12

7

1.1

1.1

1.1

CZ40-250A

1450

20

21

4

5.5

5.5

CZ40-250B

1450

18

20

3

4

5.5

CZ40-250C

1450

16

15

2.2

3

4

CZ40-250D

1450

13

12

2.2

2.2

2.2

CZ40-315A

1450

22

36

11

11

11

CZ40-315B

1450

22

32

5.5

11

11

CZ40-315C

1450

20

24

4

5.5

11

CZ40-315D

1450

18

18

4

4

5.5

CZ50-160A

1450

30

8

1.5

2.2

3

CZ50-160B

1450

26

7

1.1

1.5

2.2

CZ50-160C

1450

24

6

1.1

1.1

1.5

CZ50-160D

1450

20

4

1.1

1.1

1.1

CZ50-200A

1450

34

14

3

4

5.5

CZ50-200B

1450

34

12

2.2

3

4

CZ50-200C

1450

30

10

1.5

2.2

3

CZ50-200D

1450

24

7

1.5

1.5

2.2

CZ50-250A

1450

34

21

5.5

5.5

11

CZ50-250B

1450

30

20

4

5.5

11

CZ50-250C

1450

26

16

3

4

5.5

CZ50-250D

1450

24

12

2.2

3

4

CZ50-315A

1450

42

36

11

11

15

CZ50-315B

1450

42

32

11

11

15

CZ50-315C

1450

40

26

11

11

11

CZ50-315D

1450

36

20

11

11

11

CZ65-160A

1450

50

8

2.2

3

4

CZ65-160B

1450

48

7

2.2

3

4

CZ65-160C

1450

46

6

2.2

2.2

3

CZ65-160D

1450

38

4

2.2

2.2

3

CZ65-200A

1450

50

13

4

4

5.5

CZ65-200B

1450

46

12

3

4

5.5

CZ65-200C

1450

42

10

3

3

4

CZ65-200D

1450

36

7

2.2

2.2

3

CZ65-250A

1450

54

24

11

11

11

CZ65-250B

1450

50

20

5.5

11

11

CZ65-250C

1450

46

16

4

5.5

11

CZ65-250D

1450

40

10

4

4

55

CZ65-315A

1450

64

32

11

15

18.5

CZ65-315B

1450

61

30

11

15

18.5

CZ65-315C

1450

56

28

11

11

15

CZ65-315D

1450

54

24

11

11

15

CZ80-160A

1450

50

20

5.5

11

11

CZ80-160B

1450

52

16

5.5

5.5

11

CZ80-160C

1450

75

8

3

4

5.5

CZ80-160D

1450

70

7

3

3

4

CZ80-200A

1450

70

5

2.2

3

4

CZ80-200B

1450

65

4

2.2

2.2

2.2

CZ80-200C

1450

80

12

5.5

11

11

CZ80-200D

1450

75

11

4

5.5

11

CZ80-250A

1450

65

9

3

4

5.5

CZ80-250B

1450

60

6

3

3

4

CZ80-250C

1450

90

20

11

11

15

CZ80-250D

1450

90

19

11

11

15

CZ80-315A

1450

85

17

11

11

15

CZ80-315B

1450

75

14

5.5

11

11

CZ80-315C

1450

70

11

5.5

5.5

11

CZ80-315D

1450

100

32

15

18.5

30

CZ80-400A

1450

95

30

15

18.5

30

CZ80-400B

1450

85

24

15

15

18.5

CZ80-400C

1450

70

18

15

15

15

CZ80-400D

1450

105

52

30

37

15

CZ100-200A

1450

100

50

30

37

15

CZ100-200B

1450

90

44

30

30

15

CZ100-200C

1450

80

38

18.5

30

15

CZ100-200D

1450

75

30

18.5

18.5

30

CZ100-250A

1450

130

20

15

30

30

CZ100-250B

1450

130

18

11

15

30

CZ100-250C

1450

120

14

11

11

15

CZ100-250D

1450

100

10

11

11

11

CZ100-315A

1450

132

32

30

30

11

CZ100-315B

1450

120

30

18.3

30

30

CZ100-315C

1450

100

26

15

15

30

CZ100-315D

1450

90

21

15

15

18.5

CZ100-400A

1450

150

50

45

45

18.5

CZ100-400B

1450

140

48

30

45

18.5

CZ100-400C

1450

120

40

30

30

45

CZ100-400D

1450

100

30

18.5

30

30

CZ125-250A

1450

200

20

18.5

22

30

CZ125-250B

1450

200

18

15

18.5

30

CZ125-250C

1450

190

14

11

15

30

CZ125-250D

1450

160

10

11

11

15

CZ125-315A

1450

200

30

30

37

45

CZ125-315B

1450

180

30

30

30

37

CZ125-315C

1450

170

24

18.5

30

30

CZ125-315D

1450

100

18

15

18.5

30

CZ125-400A

1450

220

50

55

75

30

CZ125-400B

1450

200

48

45

75

30

CZ125-400C

1450

180

46

37

55

30

CZ125-400D

1450

170

42

30

45

30

CZ125-400E

1450

150

36

30

30

30

CZ125-400F

1450

150

30

30

30

30

CZ150-250A

1450

320

17

22

30

37

CZ150-250B

1450

300

15

18.5

30

37

CZ150-250C

1450

280

13

18.5

30

37

CZ150-250D

1450

260

12

15

18.5

30

CZ150-250E

1450

240

11

11

15

22

CZ150-315A

1450

380

30

30

75

22

CZ150-315B

1450

340

26

26

45

22

CZ150-315C

1450

320

20

20

37

55

CZ150-315D

1450

300

17

17

30

37

CZ150-400A

1450

400

48

48

110

37

CZ150-400B

1450

340

40

40

75

37

CZ150-400C

1450

300

34

34

75

90

CZ150-400D

1450

260

28

28

45

75

CZ150-500A

1450

420

80

80

45

75

CZ150-500B

1450

400

70

70

160

75

CZ150-500C

1450

360

65

65

132

75

CZ150-500D

1450

340

50

50

110

132

CZ150-500E

1450

300

45

45

75

110

CZ200-250A

1450

600

12

30

37

110

CZ200-250B

1450

540

11

22

30

110

CZ200-250C

1450

500

10

22

30

37

CZ200-315A

1450

650

24

55

75

37

CZ200-315B

1450

600

20

55

75

37

CZ200-315C

1450

550

16

37

45

37

CZ200-315D

1450

500

13

30

37

55

CZ200-400A

1450

650

52

132

37

55

CZ200-400B

1450

550

45

90

132

55

CZ200-400C

1450

500

40

75

110

160

CZ200-400D

1450

450

30

55

75

110

CZ200-500A

1450

700

75

55

75

110

CZ200-500B

1450

650

65

160

75

110

CZ200-500C

1450

550

55

110

160

110

CZ200-500D

1450

450

40

75

110

132

CZ250-315A

1450

950

22

75

110

132

CZ250-315B

1450

900

20

75

90

132

CZ250-315C

1450

800

16

55

75

132

CZ250-315D

1450

800

16

55

75

132

CZ250-400A

1450

1000

44

160

75

132

CZ250-400B

1450

900

38

132

75

132

CZ250-400C

1450

850

30

110

160

132

CZ250-400D

1450

800

24

90

110

160

CZ250-500A

1450

1200

80

90

110

160

CZ250-500B

1450

1100

70

90

110

160

CZ250-500C

1450

1000

55

90

110

160

CZ250-500D

1450

850

45

160

110

160

CZ300-400A

1450

1500

40

160

110

160

CZ300-400B

1450

1400

30

160

110

160

CZ300-400C

1450

1300

25

132

110

160

CZ300-400D

1450

1300

20

110

160

160

CZ300-500A

1450

1700

70

110

160

160

CZ300-500B

1450

1500

60

110

160

160

CZ300-500C

1450

1300

50

110

160

160

CZ300-500D

1450

1100

40

110

160

160

CZ32-160A

2900

20

36

4

5.5

7.5

CZ32-160B

2900

18

32

4

5.5

7.5

CZ32-160C

2900

17

28

3

4

5.5

CZ32-160D

2900

15

20

2.2

3

4

CZ32-160E

2900

13

14

2.2

3

4

CZ32-200A

2900

20

50

7.5

11

15

CZ32-200B

2900

18

48

7.5

11

11

CZ32-200C

2900

16

40

5.5

7.5

11

CZ32-200D

2900

15

30

4

5.5

7.5

CZ32-250A

2900

20

85

15

18.5

30

CZ32-250B

2900

20

75

15

18.5

18.5

CZ32-250C

2900

18

65

11

15

15

CZ32-250D

2900

15

50

7.5

11

15

CZ40-160A

2900

30

34

7.5

11

11

CZ40-160B

2900

28

30

5.5

7.5

7.5

CZ40-160C

2900

16

26

5.5

5.5

5.5

CZ40-160D

2900

14

18

3

5.5

5.5

CZ40-200A

2900

34

50

11

15

15

CZ40-200B

2900

30

48

7.5

11

11

1.1CZ40-200C

2900

26

38

5.5

7.5

11

CZ40-200D

2900

22

30

5.5

7.5

45

CZ40-250A

2900

36

85

22

30

37

CZ40-250B

2900

34

80

18.5

22

30

CZ40-250C

2900

30

65

15

18.5

18.5

CZ40-250D

2900

26

50

11

15

15

CZ40-315A

2900

46

140

45

55

55

CZ40-315B

2900

44

130

37

45

37

CZ40-315C

2900

40

100

30

37

37

CZ40-315D

2900

34

80

30

30

15

CZ50-160A

2900

65

56

11

11

15

CZ50-160B

2900

65

50

7.5

11

11

CZ50-160C

2900

50

40

5.5

7.5

7.5

CZ50-160D

2900

40

32

5.5

5.5

7.5

CZ50-200A

2900

65

85

18.5

5.5

7.5

CZ50-200B

2900

60

80

15

18.5

18.5

CZ50-200C

2900

55

65

11

15

15

CZ50-200D

2900

45

60

7.5

11

45

CZ50-250A

2900

80

140

30

37

45

CZ50-250B

2900

75

135

30

37

37

CZ50-250C

2900

70

110

22

30

22

CZ50-250D

2900

65

85

15

15

22

CZ50-315A

2900

80

140

15

15

22

CZ50-315B

2900

75

135

55

15

22

CZ50-315C

2900

70

110

45

15

22

CZ50-315D

2900

65

85

37

45

22

CZ65-160A

2900

100

32

15

18.5

22

CZ65-160B

2900

90

32

15

18.5

22

CZ65-160C

2900

90

24

11

15

18.5

CZ65-160D

2900

80

14

5.5

7.5

11

CZ65-200A

2900

100

54

22

30

37

CZ65-200B

2900

90

50

22

30

37

CZ65-200C

2900

90

40

18.5

22

30

CZ65-200D

2900

70

30

11

15

18.5

CZ65-250A

2900

115

85

45

55

18.5

CZ65-250B

2900

115

75

45

55

18.5

CZ65-250C

2900

100

65

37

45

55

CZ65-250D

2900

80

50

30

30

37

CZ65-315A

2900

135

135

90

110

160

CZ65-315B

2900

130

125

90

110

160

CZ65-315C

2900

115

115

75

90

132

CZ65-315D

2900

110

110

55

75

110

CZ80-160A

2900

90

85

45

55

75

CZ80-160B

2900

75

70

30

45

55

CZ80-160C

2900

170

30

22

30

37

CZ80-160D

2900

160

26

18.5

22

30

CZ80-200A

2900

150

22

15

18.5

30

CZ80-200B

2900

130

16

11

15

18.5

CZ80-200C

2900

150

50

37

45

55

CZ80-200D

2900

140

46

30

37

55

CZ80-250A

2900

130

38

22

30

55

CZ80-250B

2900

110

26

15

18.5

30

CZ80-250C

2900

190

80

15

18.5

30

CZ80-250D

2900

180

75

55

18.5

30

CZ80-315A

2900

170

70

45

18.5

30

CZ80-315B

2900

150

55

37

55

75

CZ80-315C

2900

130

47

30

37

55

CZ80-315D

2900

200

130

110

160

55

CZ80-400A

2900

180

125

110

132

55

CZ80-400B

2900

160

100

75

90

132

CZ80-400C

2900

260

75

55

75

90

CZ80-400D

2900

260

75

55

75

90

CZ100-200A

2900

260

75

55

75

90

CZ100-200B

2900

260

75

55

75

90

CZ100-200C

2900

260

75

55

75

90

CZ100-200D

2900

260

75

55

75

90

CZ100-250A

2900

280

75

90

100

160

CZ100-250B

2900

250

70

75

100

132

CZ100-250C

2900

230

55

55

75

110

CZ100-250D

2900

200

40

37

55

75

CZ100-315A

2900

270

135

160

55

75

CZ100-315B

2900

250

130

132

55

75

CZ100-315C

2900

230

100

110

132

75

CZ100-315D

2900

200

85

75

110

132


石油化工流程泵使用注意事项:

一、起动前准备

1、起动前要把泵和现场清理干净。

2、检查轴承架内润滑油量是否适量,油面在油标中心线以上2mm左右位置。

3、未接联轴器前检查原动机的转向,与泵的转向箭头一致后,接好联轴器。

4、在装好机械密封或填料和联轴器后用手转动泵轴,应无碰擦现象,并将联轴器的防护罩安装好。

5、化工流程泵在吸上情况下使用,起动前应灌泵或抽真空;泵在倒灌情况下使用,起动前应用所输送液体将泵灌满,完全驱除泵中的空气后,将吐出管路的闸阀关闭。当泵内无液体时,严防空转、干磨。

6、起动前检查基础螺栓有无松动。压盖是否歪斜,以及润滑油和冷却水的供应情况。

7、输送易挥发或汽化的液体时,泵体上应装设放空阀,便于排气。

二、起动

1、关闭进出口压力(或真空)表和出水阀门(如有旁通管,此时也应关闭)。起动电机(好先点动、确认泵转向正确后,才开始正式运行)。然后打开进出口压力(或真空)表,当泵达到正常转速,且仪表指出相应压力时,再慢慢打开出水阀门,调节前需要的工况。在吐出管路关闭的情况下,泵连续工作的时间,不能超过3分钟。

2、起动过程中要时时注意原动机的功率读数及泵的振动情况,振动数不应超过0.06mm,测定部位是轴承座。

3、密封情况,机械密封应无泄漏、发热现象,填料密封应呈连续滴流状态。

4、如输送液体温度较高,启动前要均匀预热,其预热速度为<50℃/h为宜。

三、运行

1、经常检查泵和电机的发热情况(轴承的温升不应超过35℃,极限温度不应大于75℃)及油位情况(一般每运行500小时后,要全部更换润滑油一次)。

2、不能用吸入阀来调节流量,避免产生汽蚀。

3、泵不宜在低于30%设计流量下连续运转,如果必须在该条件下连续运转,则应在出口处安装旁通管,排放多余的流量。

4、注意泵运转有无杂音,如发现异常状态时,应及时消除或停车检查。

四、停止

1、缓慢关闭吐出口管路闸阀(如果泵在倒灌情况下使用,还要关闭吸入管路的闸阀)、并关闭各种仪表的开关。

2、切断电源。

3、如果密封采用外部引液时,还要关闭外引液阀门。

4、如果环境温度低于液体凝固点时,要放净泵内的液体,以防冻裂。

5、如果长时间停车不用,除将泵内的腐蚀性液体放净外,各零部件应拆卸清洗干净,油漆是密封腔。好是将泵拆下清洗后重新装好,除涂油防锈处理和封闭泵进、出口外,还应定期检查。

化工流程泵结构说明:

 1、泵为单级、卧式、蜗壳泵。泵体为脚支撑,单吸叶轮。轴向吸入,径向排出;

 2、由副叶片或叶轮上的平衡孔进行水力平衡;

 3、部分规格的泵体设计成双蜗壳体,以平衡径向力;

 4、轴封即可采用软填料密封(可冷却,也可不冷却),也可采用各种结构的单、双端面机械密封(可采用平衡型);

 5、吸入及排出管法兰的额定压力等级相同。

 6、轴承用洁净的22号机械油润滑。

 7、泵的旋转方向:从原动机端看,为顺时针旋转。

PTCZ型化工流程泵结构图:


序号

名称

序号

名称

1

叶轮螺母

8

油标

2

密封环

9

恒位油环

3

泵体

10

轴承架

4

叶轮

11

5

泵盖

12

支架

6

轴封

13

冷却套

7

轴套

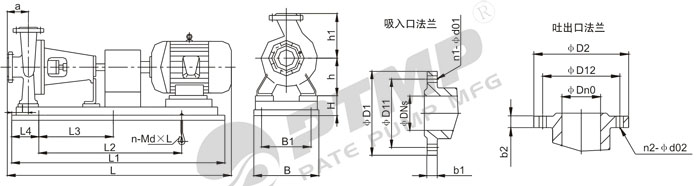

PTCZ型化工流程泵安装尺寸图:


PTCZ型化工流程泵安装尺寸表:

泵型号

A

L

L1

L2

L3

L4

n-MdXL

CZ32-160

80

985

900

600


150

4-M12*220

CZ32-200

80

985

900

600


150

4-M12*220

CZ32-250

100

1120

1120

740


190

4-M12*220

CZ50-250

125

1140

1120

840


190

4-M12*220


如果您有需要我们的帮助
请与我们联系。

马上联系
首页 | 产品中心 | 关于帕特 | 新闻中心 | 现场应用 | 联系我们
网站认证

权威网站相关认证

关注帕特二维码,下载产品资料
Copyright © 2019 上海帕特泵业制造有限公司 ALL RIGHTS RESERVED 保留所有权利  技术支持:英捷互联 备案号:沪ICP备08010585号-4  网站地图 Sitemap
沪公网安备 31010602004701号
