DBY2型电动隔膜泵

    参数范围

    流量:0.5~20(m3/h)

    扬程:30(m)

    温度:-20℃~150℃

    口径Φ:10~100(mm)

    泵壳:铝合金,铸铁,不锈钢

    隔膜:丁氰橡胶,氯丁橡胶,氟橡胶四氟橡胶


产品概述:

泵体材料

代号

隔膜材料

代号

铝合金

L

丁氟橡胶·

NBR

铸铁

Z

氟橡胶

F

工程塑料

S

乙丙橡胶

EPDM

不锈钢

B

氯丁橡胶

CR

衬胶

ZCJ

四氟橡胶

F46

   DBY2型电动隔膜泵是一种新型的泵类,采用XLD系列摆线针轮减速机传动动力,近年来,在隔膜材质上取得了突破性的进展。国际上越来越多的工业化国家采用此种类型的泵,取代部分离心泵、螺杆泵,来应用于石油、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力3(kg/cm3)场合。

型号意义:

  DBY 2 B - 15

               15-进出口直径(mm)

               B-不锈钢材质

               2-二代

               DBY-电动隔膜泵

产品特点:

   1、不需灌引水,自吸能力达7米以上。

   2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

   3、由于隔膜将被输送介质和传动机械件分开,所以介质不会向外泄漏;且泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等,可以满足不同客户的要求。

   4、泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬胶、铝合金,电机可分普通电机、防爆电机、减速电机和电磁调速电机。

电动隔膜泵的工作原理:

   电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀,隔膜的运动,造成工程腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

产品用途:

   1,各种有害,易燃、挥发性液体

   2,各种强酸、强碱、强腐蚀性液体

   3,可输送较高温度的介质150℃

   4,作为各种压滤机前级送压装置

   5,热水回收及循环

   6,油罐车、油库、油品卸载

   7,泵吸泡菜、果酱、土豆泥、巧克力等

   8,泵吸油漆、树胶、颜料粘合剂

   9,各种瓷器釉浆、水泥灌浆、灰浆、泥浆。

   10,各种橡胶浆乳胶、溶剂、填料

   11,用泵为游轮吸取仓被污水及剩油。

   12,啤酒花及发酵粉稀浆、糖浆、糖蜜

   13,泵吸矿井、坑道、隧道、下水道中的污水,沉淀物

   14,各种特殊介质的吸送

性能参数表:

泵型号

进出口径(mm)

流量(m3/h)

扬程(m)

吸程(m)

功率(kw)

转速(r/min)

DBY2-10

10

0.5

30

1.5

0.37

1450

DBY2-15

15

0.75

30

1.5

0.37

1450

DBY2-25

25

3.5

30

4

1.5

1450

DBY2-40

40

4.5

30

4

2.2

1450

DBY2-50

50

6.5

30

4

4

1450

DBY2-65

65

8

30

4

4

1450

DBY2-80

80

16

30

4

5.5

1450

DBY2-100

100

20

30

4

5.5

1450

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

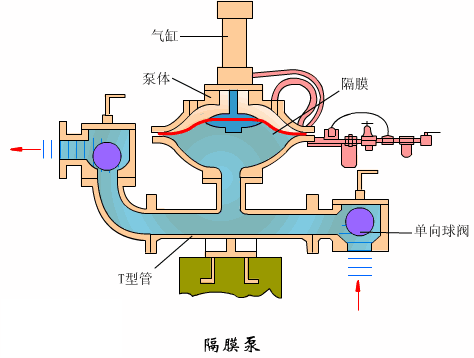

工作原理:

640 (32).gif

   一,连接压缩空气后,气阀控制压缩空气推动膜片向友移动,同时膜片会挤压右膜腔室中的介质从而将介质排除泵腔。膜片不仅起输送介质的作用,同时在泵腔中起隔离压缩空气和介质。当一个膜片被压缩空气推向远离中间体时,与此同时通过连杆链接的另外一个膜片移向中间体时,与此同时通过连杆链接的另外一个膜片移向中间体,其中处于高压的连杆其作用是连接位于两个膜腔室中的膜片。当膜片2移向中间体时,膜片后面的高压空气通过阀门的换向通过消音器被迫排放到外界。当膜片2移向中间气阀时,泵入口产生真空并通过大气压力将介质压入泵的进口中。此时蹦的进口阀球会被抬高而离开阀座,保证介质很轻松的通过进口管路而充入泵腔中。

   二,当膜片1位于高压空气下时,膜片1随着冲程慢慢的移动到最大位置。同时,通过气阀控制压缩空气慢慢充入膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体,通过连杆的连接,膜片1 开始移向中间体。膜片2将挤压膜腔室中介质并通过水利作用再进口处的阀球上,使得阀球和阀座的接触后而封闭进口管路。同时,同样的水利作用在出口处球阀上并提升球阀,打开出口管路,另一侧的出口处球阀因压力的作用而关闭,进口处的球阀同样因压力的作用而打开,液体也就被吸入泵腔室内。

   三,当一个充成完成后,通过气阀的换向使得膜片1后面再次被充入压缩气体,同时膜片2开始移向中间体,膜片2后面的气体也开始通过气阀及消音器排向外界。

故障排除:


故障问题

解决方法

系统中吸入高度过大

若吸入高度超过4米,大多数情况下用液体充满泵室即可启动泵

系统中正吸入高度过大

当液体正吸入高度超过3米时应安装一个背压装置。

系统压差超过供气压力

增加泵的进气压力,大部分隔膜泵都按照零流量情况下1:1的压力比进行设计。

供气压力或流量超过系统压差

根据所公布的《性能曲线》进行计算,减少泵的进气口压力和流量,泵会通过快速循环使流体发生空化。

吸入管道尺寸过小

按照尺寸图纸的推荐值进行连接

空气管道受限或者尺寸过小

采用更大的气管进行连接

死机不工作

检查气阀里面塑料配件是否有破损情况,阀块是否磨蚀。

死机不工作

检查气阀里面密封件是否磨蚀坏掉,是否分流阀和导向阀的气流换向器磨蚀或卡主,不能自由移动或连接部位断裂的情况。

死机不工作

拆卸并检查配气阀组件和引导换向阀顶针,更换所有断裂或失灵磨蚀的零部件。确保阀块和引导换向阀可平稳自如移动,重新安装前检查阀口是否堵住。

泵用刚性管道连接

安装柔性连接器和阻尼器

排气消声器堵塞

取下消声器,拆开消声器清洗或除冰,然后重新安装

在排气消声器中泵入了液体

拆除泵室检查隔膜的裂缝或松动的隔膜板部件。

吸入端漏气或产品中进入空气

目视检查所有吸入端的垫片和管道连接部分

止回阀堵塞

把泵上的过水进出口部件拆下来,然后人工清除止回阀凹出的堵塞物。

止回阀或其阀座磨损或未对齐

检查止回阀及阀座的磨损情况及支撑情况。如有必要可进行更换。

吸入管堵塞

清除或用水冲掉堵塞物,检查并清理所有吸入口滤网。

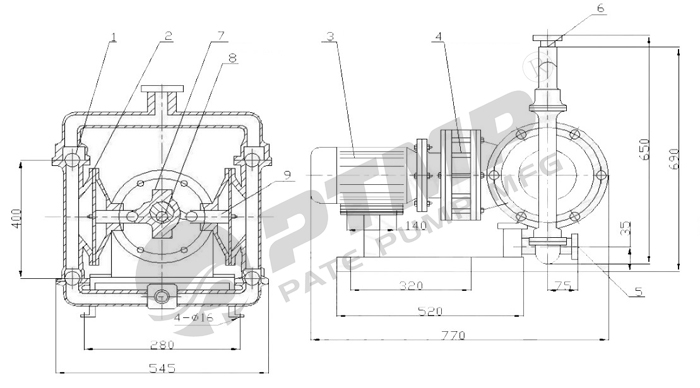

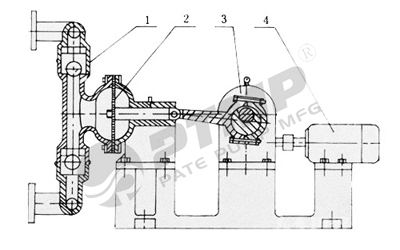

结构图:


序号零件序号零件
1球座6出口
2隔膜7连杆
3电机
8偏心转轴承
4减速机9活塞
5进口
