P型自吸排污泵

P型自吸排污泵

产品分类

咨询热线

021-56037469
021-56381771
021-56318899
021-56325777
P型自吸排污泵

    参数范围

    流量:46~1275(m3/h)

    扬程: 33~62(m)

    温度:≤40℃

    PH值:5~9

    海拔高度:≤1000(m)

    介质密度:≤1.2*103(kg/m3)

    颗粒直径:63~76(mm)



产品概述:

品牌

帕特

产地

上海

吸入方式

单吸

泵轴位置

立式

材质

不锈钢

连接方式

管道,法兰

介质温度

不超过40℃

性能

能通过76mm大小的固体颗粒

输送介质

介质中固体占比不超过2%

特性

海拔一千米以下使用

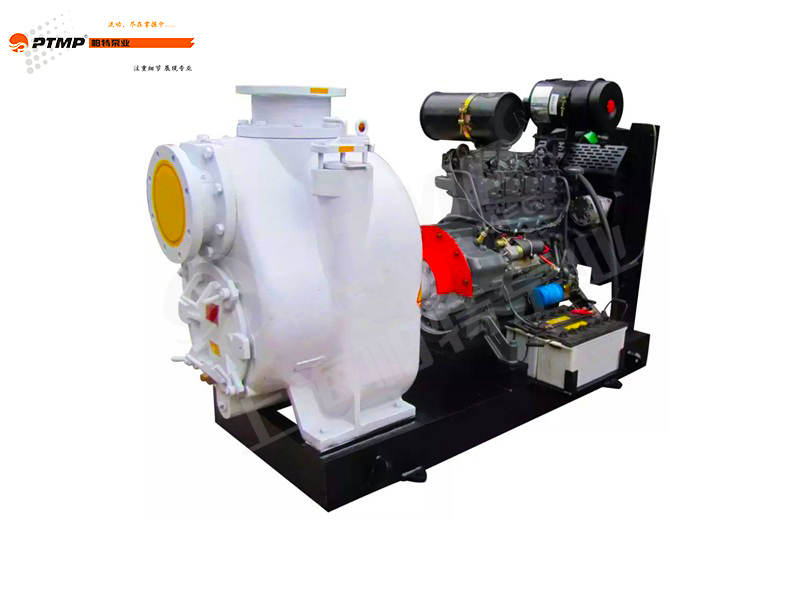

   P型自吸排污泵,自吸式无堵塞柴油机泵,自吸式柴油机泵,自吸式无堵塞排污泵是我公司研发的新型产品。是一种能处理含有固体颗粒的污水泵。 设计的无堵塞叶轮能通过76(mm)大小的固体颗粒。使用方便,只需将泵安装在污水坑边并将吸水管伸入液面以下就可工作,能有效替代潜水污水泵和液下泵,无需用任何提升工具起吊泵就能在地面上用普通工具完成安装、维修、日常维护。有“自吸污水泵之王”之称,是新一代污水泵产品。

型号意义:

   例:P - 2

          P - P型自吸排污泵

          2 - 标识

产品用途:

   1,雨水和一般污水.

   2,市政排污工程、建筑工地、人防系统排水站。

   3,轻工、造纸、纺织、食品、化工、电业、矿山等工业废水。

   4,住宅区的污水排放。

   5,水净化系统的污水及沉淀物。

   6,制革业、屠宰场污水、河塘养殖业。

   7,酿酒业和食糖业。

   8,不具有强腐蚀性但已被严重污染的污水排放。

性能参数表:

泵型号

流量(m3/h)

扬程(m)

转速(r/min)

功率(kw)

颗粒直径(mm)

净重(kg)

毛重(kg)

P-2

46

36

1150~2900

1~10

44.45

92

114

P-3

107

35

650~2150

1~20

63.5

183

205

P-4

163

36

650~1950

1~30

76.2

259.5

280

P-6

330

33

650~1550

2~40

76.2

364

391

P-8

600

34

650~1350

7.5~75

76.2

581

634

P-10

775

40

650~1450

10~100

76.2

635

663

P-12

1275

42

650~1250

20~125

76.2

998

1066

H-3

85

62

850~2150

1.5~25

20.63

214

225

H-4

148

58

850~2150

3~40

28.57

272

297

H-6

308

57

850~1950

5~75

31.75

413

437

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999

注意事项:

   一、起动前的准备有检查工作
   1、本系列自吸泵,根据泵的工作运转状况,分别采用钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
   2、检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注放储液,不应在储液不足的情况下启动运转,否则不能正常工作,且易损坏机械密封。
   3、检查泵的转动部件是否有卡位磕碰现象。
   4、检查泵体底脚及各联结处螺母有无松动现象。
   5、检查泵轴与电动机主轴的同轴度和平行度。
   6、检查进口管路是否漏气,如有漏气,必须设法排除。
   7、打开吸入管路的阀门,稍开(不要全开)出口控制阀。
   二、起动及操作
   1、点动自吸泵,注意泵轴的转向是否正确。
   2、注意转动时有无不正常的声响和振动。
   3、注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,进入正常输液作业。
   4、在泵进入正常输液作业前即自吸过程中,应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高,则停泵检查其原因。
   5、如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
   6、泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大,二是吸程过高。流速过大时可调节出口控制阀,升高压力表读数,在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。
   7、泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证尖在较轻的负责下启动。
   8、注意检查管路系统有无渗漏现象。
   三、停泵
   1、首先必须关闭吐出管路上的闸阀。
   2、使泵停止转动。
   3、在寒冷季节,应浆泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件.

拆装维护:
   自吸泵的特点是结构简单可靠,经久耐用。正常情况下不需要经常拆开保养。当发现故障后随时给予排除既可。
   1、维护该泵时应注意几个主要部位:
   A、滚动轴承:当运行后,轴承磨损到一定程度时,须进行更换。
   B、前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
   C、机械密封:机械密封在不漏液的情况下,一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦副镜面拉毛所至。其修复办法:可对摩擦副端面进行研磨使恢复镜面。机械密封产品泄漏的另一原因是O形圈安装不当、或者变开老化所至。此时则需更换O形圈进行重新装配。
   2、泵拆装顺序:
   A、拆下电动机或脱出联轴器。
   B、拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
   C、拆下叶轮螺母,拉现叶轮,检查叶轮和后密封环的径向间隙。
   D、松出机械密封的紧定螺钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查O形密封圈的密封情况。
   E、旋出联轴器的紧定螺钉,拉出联轴器。
   F、拆下轴承端盖,拆出泵轴和轴承。
   G、安装时以相反顺序进行装配即可。

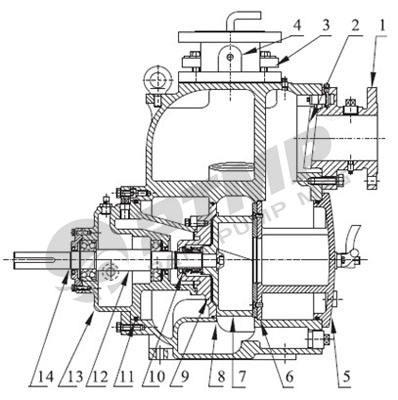

结构图:


序号名称序号名称
1进口法兰8泵体
2进口阀片9叶轮上盖
3注水盖10机械密封
4出口法兰11o型圈
5端盖12泵轴
6磨损盘13轴承体
7叶轮14轴承盖

工作原理图:
