G型螺杆泵主要参数 |
流量:0.3~132 (m3/h) |
温度:-20~150℃ |
可调压力:0.3~0.8(Mpa) |
压力:≤1.6(Mpa) |
泵轴:不锈钢 |
泵体、端盖、叶轮:轴不锈钢,整体不锈钢 |
联接方式:法兰 |
G型螺杆泵产品概述:
品牌 | 帕特 | 产地 | 上海 |
叶轮吸入方式 | 单吸 | 泵轴位置 | 卧式 |
材质 | 不锈钢 | 连接方式 | 法兰 |
易损件 | 转子、定子 | 性能 | 低静音 |
输送介质 | 高粘度流体、含有颗粒悬浮物流体 | 特性 | 可输入大颗粒直径 |
G型螺杆泵是一种内啮合的密闭式螺杆泵,属转子式容积泵,由于这种介质的适应性强,流动平稳,吸入性能好,压力脉动小,除可以输送各种可流动的介质外,还可以输送高粘度介质,含有硬质悬浮颗粒或固体颗粒的介质含有纤维的介质,调节性能好,范围宽,效率高,因此在环境保护,船舶,石油,医药,日化,视频,酿造,建筑,采矿,化学,印刷,造纸,电厂,锅炉等各种行业得到广泛应用。
G型污泥螺杆泵产品特点:
G型污泥螺杆泵零件少、结构紧凑、体积小、维修简便,转子和定子是本泵的易损件结构简单,便于装拆。 能输送高固体含量的介质; 流量均匀压力稳定,低转速时更为明显;流量与泵的转速成正比,因而具有良好的变量调节性;一泵多用可以输送不同粘度的介质; 泵的安装位置可以任意倾斜;适合输送敏感性物品和易受离心力等破坏的物品。
G型污泥螺杆泵型号意义:

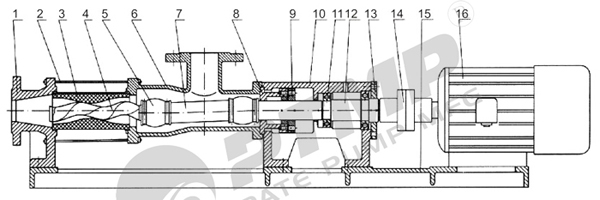

G型污泥螺杆泵结构图:
序号 | 名称 | 序号 | 名称 |
1 | 出料体 | 9 | 填料压盖 |
2 | 拉杆 | 10 | 轴承座 |
3 | 定子 | 11 | 轴承 |
4 | 螺杆轴 | 12 | 传动轴 |
5 | 万向节或销接 | 13 | 轴承盖 |
6 | 进料体 | 14 | 联轴器 |
7 | 连接轴 | 15 | 底盘 |
8 | 填料座 | 16 | 电机 |

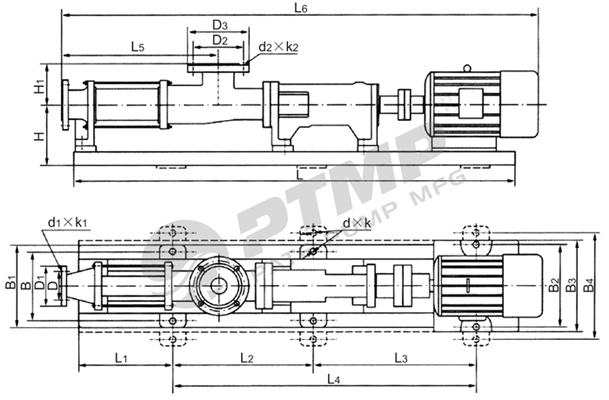

G型污泥单螺杆泵安装尺寸图:
G型污泥单螺杆泵安装尺寸表:
泵型号 | D2 | D3 | L5 | L6 | H | H1 | d2*k2 |
G20-1 | 85 | 115 | 360 | 1150 | 150 | 95 | 4*14 |
G25-1 | 100 | 135 | 360 | 1150 | 150 | 95 | 4*14 |
G25-2 | 100 | 135 | 470 | 1280 | 150 | 95 | 4*14 |
G30-1 | 125 | 160 | 420 | 1300 | 170 | 130 | 4*18 |
G30-2 | 125 | 160 | 575 | 1540 | 190 | 130 | 4*18 |
G35-1 | 145 | 180 | 450 | 1410 | 190 | 135 | 4*18 |
G35-2 | 145 | 180 | 615 | 1610 | 190 | 135 | 4*18 |
G40-1 | 160 | 195 | 470 | 1510 | 200 | 130 | 4*18 |
G40-2 | 160 | 195 | 665 | 1700 | 200 | 130 | 4*18 |
G50-1 | 180 | 215 | 550 | 1620 | 225 | 150 | 8*18 |
G50-2 | 180 | 215 | 790 | 1960 | 225 | 150 | 8*18 |
G60-1 | 210 | 245 | 570 | 1810 | 225 | 160 | 8*18 |
G60-2 | 210 | 245 | 820 | 2140 | 225 | 160 | 8*18 |
G70-1 | 240 | 280 | 680 | 2120 | 245 | 150 | 8*18 |
G85-2 | 225 | 265 | 945 | 2810 | 275 | 170 | 8*18 |
G105-1 | 280 | 320 | 1193 | 300 | 195 | 8*18 |
备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。

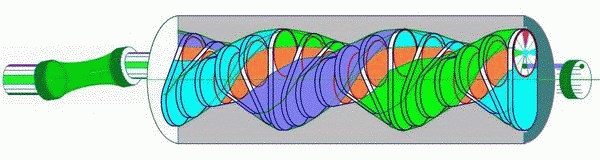

G型无级调速螺杆泵工作原理图:
螺杆泵的使用注意事项:
1,开机前必须按确定方向,不得反转
2,严禁再无介质的情况下空运转,以免损坏定子。
3,新安装或停机数天后的泵,不能立即启动、应先向泵体内注入适量机油或肥皂水,再用管子钳扳动几转后才可以启动。
4,输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶剂进行冲洗,防止阻塞,以免下次启动困难。
5,冬季应排除积液,防止冻裂,6,使用过程中,轴承座内应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封。
6,在运行中发现异常情况,应立即停车检查原因,排除故障。
螺杆泵故障及其排除方法:
故障 | 原因 | 排除方法 |
泵不能启动 | 新泵转子,定子配合过紧 | 用工具人力帮助转动几圈 |
电压太低 | 检查、调整 | |
介质黏度过高 | 稀释料液 | |
泵不出液 | 旋转方向不对 | 调整方向 |
吸入管路有问题 | 检查泄漏,打开进出口阀门 | |
介质粘度过高 | 稀释料液 | |
转子、定子损坏或传动部件损坏 | 检查更换 | |
泵内异物堵塞 | 排除更换 | |
流量达不到 | 管路泄漏 | 检查修理管路 |
阀门未全部打开或局部堵塞 | 打开全部阀门、排除堵塞物 | |
转速太低 | 调整转速 | |
转子、定子磨损 | 更换损坏的零件 | |
压力达不到 | 转子、定子磨损 | 更换转子、定子 |
电机过热 | 电机故障 | 检查电机、电压、电流、频率 |
出口压力过高,电机超载 | 检查扬程,开足出口阀门,排除阻塞 | |
定子烧坏或粘在转子上 | 更换损坏零件 | |
流量、压力急剧下降 | 管道突然堵塞或泄漏 | 检查排除 |
定子磨损恶劣 | 更换 | |
液体粘度突然改变 | 找出原因排除 | |
电压突然下降 | 找出原因排除 | |
轴密封处大量泄漏液体 | 软填料磨损 | 压紧或更换填料 |
机械密封损坏 | 修复或更换 |
G型污泥螺杆泵产品用途:
环境保护,工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业:矿井内的固体颗粒、地下水、污浆水
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料
工业锅炉、电厂:水煤浆输送.
螺杆泵的使用注意事项:
1,开机前必须按确定方向,不得反转
2,严禁再无介质的情况下空运转,以免损坏定子。
3,新安装或停机数天后的泵,不能立即启动、应先向泵体内注入适量机油或肥皂水,再用管子钳扳动几转后才可以启动。
4,输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶剂进行冲洗,防止阻塞,以免下次启动困难。
5,冬季应排除积液,防止冻裂,6,使用过程中,轴承座内应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封。
6,在运行中发现异常情况,应立即停车检查原因,排除故障。
螺杆泵故障及其排除方法:
故障 | 原因 | 排除方法 |
泵不能启动 | 新泵转子,定子配合过紧 | 用工具人力帮助转动几圈 |
电压太低 | 检查、调整 | |
介质黏度过高 | 稀释料液 | |
泵不出液 | 旋转方向不对 | 调整方向 |
吸入管路有问题 | 检查泄漏,打开进出口阀门 | |
介质粘度过高 | 稀释料液 | |
转子、定子损坏或传动部件损坏 | 检查更换 | |
泵内异物堵塞 | 排除更换 | |
流量达不到 | 管路泄漏 | 检查修理管路 |
阀门未全部打开或局部堵塞 | 打开全部阀门、排除堵塞物 | |
转速太低 | 调整转速 | |
转子、定子磨损 | 更换损坏的零件 | |
压力达不到 | 转子、定子磨损 | 更换转子、定子 |
电机过热 | 电机故障 | 检查电机、电压、电流、频率 |
出口压力过高,电机超载 | 检查扬程,开足出口阀门,排除阻塞 | |
定子烧坏或粘在转子上 | 更换损坏零件 | |
流量、压力急剧下降 | 管道突然堵塞或泄漏 | 检查排除 |
定子磨损恶劣 | 更换 | |
液体粘度突然改变 | 找出原因排除 | |
电压突然下降 | 找出原因排除 | |
轴密封处大量泄漏液体 | 软填料磨损 | 压紧或更换填料 |
机械密封损坏 | 修复或更换 |
G型污泥螺杆泵性能参数表:
泵型号 | 流量(m3/h) | 压力(Mpa) | 转速(r/min) | 功率(kw) | 汽蚀余量(m) | 进口口径(mm) | 出口口径(mm) | 颗粒直径(mm) | 纤维长度(mm) |
G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
G20-2 | 0.8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
G25-1 | 2 | 0.6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
G25-2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
G30-1 | 5 | 0.6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
G30-2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
G35-1 | 8 | 0.6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
G35-2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
G40-1 | 12 | 0.6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
G40-2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
G50-1 | 14 | 0.6 | 720 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
G50-2 | 14 | 1.2 | 720 | 7.5 | 4.5 | 100 | 80 | 5 | 50 |
G60-1 | 22 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
G60-2 | 22 | 1.2 | 720 | 15 | 5 | 125 | 100 | 6 | 60 |
G70-1 | 38 | 0.6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
G70-2 | 38 | 1.2 | 720 | 18.5 | 5 | 150 | 125 | 8 | 70 |
G85-1 | 56 | 0.6 | 630 | 15 | 5 | 150 | 150 | 10 | 80 |
G85-2 | 56 | 1.2 | 630 | 30 | 5 | 150 | 150 | 10 | 80 |
G105-1 | 100 | 0.6 | 500 | 30 | 5 | 200 | 200 | 15 | 110 |
G105-2 | 100 | 1.2 | 500 | 55 | 5 | 200 | 200 | 15 | 110 |
G135-1 | 150 | 0.6 | 400 | 45 | 5 | 250 | 250 | 20 | 150 |
G135-2 | 150 | 1.2 | 400 | 90 | 5 | 250 | 250 | 20 | 150 |
备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。
螺杆泵的使用注意事项:
1,开机前必须按确定方向,不得反转
2,严禁再无介质的情况下空运转,以免损坏定子。
3,新安装或停机数天后的泵,不能立即启动、应先向泵体内注入适量机油或肥皂水,再用管子钳扳动几转后才可以启动。
4,输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶剂进行冲洗,防止阻塞,以免下次启动困难。
5,冬季应排除积液,防止冻裂,6,使用过程中,轴承座内应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封。
6,在运行中发现异常情况,应立即停车检查原因,排除故障。
螺杆泵故障及其排除方法:
故障 | 原因 | 排除方法 |
泵不能启动 | 新泵转子,定子配合过紧 | 用工具人力帮助转动几圈 |
电压太低 | 检查、调整 | |
介质黏度过高 | 稀释料液 | |
泵不出液 | 旋转方向不对 | 调整方向 |
吸入管路有问题 | 检查泄漏,打开进出口阀门 | |
介质粘度过高 | 稀释料液 | |
转子、定子损坏或传动部件损坏 | 检查更换 | |
泵内异物堵塞 | 排除更换 | |
流量达不到 | 管路泄漏 | 检查修理管路 |
阀门未全部打开或局部堵塞 | 打开全部阀门、排除堵塞物 | |
转速太低 | 调整转速 | |
转子、定子磨损 | 更换损坏的零件 | |
压力达不到 | 转子、定子磨损 | 更换转子、定子 |
电机过热 | 电机故障 | 检查电机、电压、电流、频率 |
出口压力过高,电机超载 | 检查扬程,开足出口阀门,排除阻塞 | |
定子烧坏或粘在转子上 | 更换损坏零件 | |
流量、压力急剧下降 | 管道突然堵塞或泄漏 | 检查排除 |
定子磨损恶劣 | 更换 | |
液体粘度突然改变 | 找出原因排除 | |
电压突然下降 | 找出原因排除 | |
轴密封处大量泄漏液体 | 软填料磨损 | 压紧或更换填料 |
机械密封损坏 | 修复或更换 |
G型螺杆泵结构图:
序号 | 名称 | 序号 | 名称 |
1 | 出料体 | 9 | 填料压盖 |
2 | 拉杆 | 10 | 轴承座 |
3 | 定子 | 11 | 轴承 |
4 | 螺杆轴 | 12 | 传动轴 |
5 | 万向节或销接 | 13 | 轴承盖 |
6 | 进料体 | 14 | 联轴器 |
7 | 连接轴 | 15 | 底盘 |
8 | 填料座 | 16 | 电机 |
G型污泥单螺杆泵安装尺寸图:
G型污泥单螺杆泵安装尺寸表:
泵型号 | D2 | D3 | L5 | L6 | H | H1 | d2*k2 |
G20-1 | 85 | 115 | 360 | 1150 | 150 | 95 | 4*14 |
G25-1 | 100 | 135 | 360 | 1150 | 150 | 95 | 4*14 |
G25-2 | 100 | 135 | 470 | 1280 | 150 | 95 | 4*14 |
G30-1 | 125 | 160 | 420 | 1300 | 170 | 130 | 4*18 |
G30-2 | 125 | 160 | 575 | 1540 | 190 | 130 | 4*18 |
G35-1 | 145 | 180 | 450 | 1410 | 190 | 135 | 4*18 |
G35-2 | 145 | 180 | 615 | 1610 | 190 | 135 | 4*18 |
G40-1 | 160 | 195 | 470 | 1510 | 200 | 130 | 4*18 |
G40-2 | 160 | 195 | 665 | 1700 | 200 | 130 | 4*18 |
G50-1 | 180 | 215 | 550 | 1620 | 225 | 150 | 8*18 |
G50-2 | 180 | 215 | 790 | 1960 | 225 | 150 | 8*18 |
G60-1 | 210 | 245 | 570 | 1810 | 225 | 160 | 8*18 |
G60-2 | 210 | 245 | 820 | 2140 | 225 | 160 | 8*18 |
G70-1 | 240 | 280 | 680 | 2120 | 245 | 150 | 8*18 |
G85-2 | 225 | 265 | 945 | 2810 | 275 | 170 | 8*18 |
G105-1 | 280 | 320 | 1193 | 300 | 195 | 8*18 |
备注:安装尺寸表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999。
G型无级调速螺杆泵工作原理图:
