FB型耐腐蚀离心泵

    参数范围

    流量:3.27~190.8(m3/h)

    扬程: 11.5~64(m)

    温度:-20℃~150℃

    压力:≤1.6(Mpa)

    泵轴:45钢,不锈钢

    泵体、端盖、叶轮:铸铁,不锈钢

    机械密封:石墨,碳化钨/硅,硬质合金



产品概述:

材料名称

ZG1Cr18Ni9

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

代号

303

305

306

材料名称

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Mn13Mo2CuN


代号

307

402


   FB、AFB型耐腐蚀离心泵是单级单吸悬臂式耐腐蚀离心泵,本公司汲取90年代各类泵的特点,采用水力模型,结构与高强度组合式单双端面机械密封,具有有效节能、结构紧凑、性能稳定、使用可靠等优点。本化工泵适用输送不含固体颗粒,有腐蚀性液体。被输送介质温度为-20℃~150℃,采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门,也可供工矿企业及城市供水、排水之用。

型号意义:

   :100 AFB - 37

                100-泵入口直径(mm)

                 A-改进型

                 F-单级单吸悬臂式耐腐蚀离心泵

                 B-泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造

                 37-泵设计点扬程值(m)

产品特点:

   FB型不锈钢耐腐蚀泵适用于不含有固体颗粒介质,介质温度为-20℃~120℃,进口压力不大于2(kg/cm2)。AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用的付叶轮动力轴封装置,采用水力模型,新颖结构与高强度组合式双端面机械密封,具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃~120℃,泵进口压力不大于2(kg/cm2)。采用双端面密封冷却装置可输送300℃左右的高温介质。

产品用途:

   FB、AFB型不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封,为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。

性能参数表:

泵型号

流量(m3/h)

流量(L/s)

扬程(m)

转速(r/min)

效率(%)

轴功率(kw)

功率(kw)

汽蚀余量(m)

25FB-16

3.6

1

16

2900

33

0.48

1.1

4

25FB-16A

3.27

0.91

12.5

2900

34

0.34

0.75

4

25FB-25

3.6

1

25

2900

30

0.82

1.5

4

25FB-25A

3.27

0.91

20

2900

31

0.57

1.1

4

25FB-40

3.6

1

40

2900

23

1.71

3

4

25FB-40A

3.27

0.91

33.5

2900

24

1.21

2.2

4

40FB-16

7.2

2

16

2900

44

0.71

1.5

4

40FB-16A

6.55

1.82

12

2900

46.7

0.5

1.1

4

40FB-20

7.2

2

20

2900

42

0.93

1.5

4

40FB-25

7.2

2

25

2900

39

1.26

2.2

4

40FB-25A

6.55

1.82

20.5

2900

40

0.94

1.5

4

40FB-40

7.2

2

40

2900

32

2.45

3

4

40FB-40A

6.55

1.82

32

2900

33.5

1.73

2.2

4

40FB-63

7.2

2

63

2900

27

5.42

7.5

4

40FB-63A

6.72

1.87

56

2900

29

3.75

5.5

4

50FB-16

14.4

4

16

2900

56

1.09

5.2

3.5

50FB-16A

13.1

3.64

12

2900

57

0.81

1.5

3.5

50FB-25

14.4

4

25

2900

52

1.83

4

3.5

50FB-25A

13.1

3.64

20

2900

51.5

1.42

3

3.5

50FB-40

14.4

4

40

2900

46

3.32

5.5

3.5

50FB-40A

13.1

3.64

32.5

2900

45

2.62

5.5

3.5

50FB-63

14.4

4

63

2900

39

6.16

11

3.5

50FB-63A

13.1

3.64

54.5

2900

38

5.24

7.5

3.5

65FB-25

28.8

8

25

2900

62

3.16

5.5

3.5

65FB-25A

26.2

7.28

20

2900

62

2.36

4

3.5

65FB-30

28.8

8

30

2900

60.5

3.89

7.5

3.5

65FB-30A

26.2

7.28

25

2900

61

2.79

5.5

3.5

65FB-40

28.8

8

40

2900

57.5

5.46

11.5

3.5

65FB-40A

26.2

7.28

32

2900

58

4

7.5

3.5

65FB-64

28.8

8

64

2900

52.5

9.57

15

3.5

65FB-64A

26.2

7.28

55

2900

51.5

7.82

7.5

3.5

80FB-15

54.4

15

15

2900

69

3.2

5.5

3

80FB-15A

49.1

13.65

11.5

2900

69

2.62

4

3

80FB-24

54.4

15

24

2900

68

5.19

7.5

3

80FB-24A

49.1

13.65

19

2900

68

3.94

7.5

3

80FB-38

54.4

15

38

2900

66.5

8.41

15

3

80FB-38A

49.1

13.65

30.5

2900

66.5

6.34

11

3

80FB-60

54.4

15

60

2900

62.8

14.06

22

3

80FB-60A

49.1

13.65

52

2900

62.5

11.56

18.5

3

100FB-23

100.8

28

23

2900

73

8.65

15

3

100FB-23A

91.8

25.5

17.5

2900

73

6.51

11

3

100FB-37

100.8

28

37

2900

73

13.9

22

3

100FB-37A

91.8

25.5

29

2900

70.5

11

18.5

3

100FB-57

100.8

28

57

2900

70.5

22.2

37

3

100FB-57A

91.8

26.2

52

2900

70.5

18.77

37

3

150FB-22

190.8

53

22

2900

77

14.86

22

2.5

150FB-22A

173.5

48.2

17.5

2900

78

10.6

18.5

2.5

150FB-35

190.8

53

35

2900

76

23.94

37

2.5

150FB-35A

173.5

48.2

28

2900

76

17.42

30

2.5

150FB-56

190.8

53

56

2900

76

38.3

55

2.5

150FB-56A

173.5

48.2

50

2900

76

32.1

37

2.5

备注:性能参数表均只做参考,如需产品相关安装图等详细参数说明书请致电:021-56386999


故障解决方法:

故障分析故障原因解决方法
泵不吸水吸入阀有杂物或未打开,或吸入管堵塞管路系统密封性差从轴封处吸入空气灌泵系统故障打开吸入阀,排除杂物,疏通吸入管。检察管路,尤其分段试压连接法兰处,堵漏。更换轴封,压紧填料密封检查及维修灌泵
泵不能启动原动机发生故障(包括电源);泵卡住;填料函压得太紧;排出阀门未关。检查电源及原动机情况;再次盘车确定联轴器情况;放松填料;管进出口阀门,再次启动。
泵不排液灌泵不足(或泵内气体未排净);泵转向不对;泵转速太低;滤网、吸入管堵塞;吸入高度太高,或吸入口液体供给不足,造成吸入真空。重新灌泵;再次确定泵的旋转方向;检查电机空转转速,检查减速器的减速比,确定泵转速是否符合设计转速; 清洗滤网,疏通吸入管; 调整吸入口管线,高于泵的入口,调整泵的上部供液系统,保证介质供应充分。
泵排液后中断吸入管路漏气; 灌泵时吸入侧气体未排尽; 吸入侧突然被异物堵住,或吸入口滤器堵塞; 吸入管脱水,大量气体吸入 检查吸入侧连接处及填料函的密封情况; 重新灌泵; 停泵,清洗滤芯,疏通吸入管路; 检查吸入管路是否破裂,并联进口管线上的阀门是否打开(不常用的管线)。
流量不足 系统净扬程增加; 阻力损失增加; 口环及叶轮磨损过大; 其它地方漏液; 泵叶轮堵塞、磨损、腐蚀。 检查液位高度和系统压力; 检察管路及止回阀等有无故障; 更换口环及叶轮; 检查轴封等地方; 清洗、检查、调换。
扬程不够叶轮装反(双吸泵); 液体密度、黏度与设计条件不符; 操作流量太大。检查叶轮; 检查有关物理性质; 调解阀门、减少流量。
运行超负荷动机质量差,定转子摩擦; 叶轮与承磨环、叶轮与泵壳有摩擦; 液体密度增加; 填料压得太紧或干摩擦; 轴承损坏; 转速过高; 泵轴弯曲; 轴向力平衡装置失效; 联轴器对中不良或轴向间隙太小; 输送液体黏度过高或密度过大。 检查更换电动机; 检查泵内零件并加以修理; 检查密度; 放松填料、检查水封管; 检查与更换轴承; 检察原动机转速与电源; 校正泵轴; 检查平衡空、回水管是否堵塞; 检查联轴节,调整对中; 更换大功率电动机。
泵振动或噪音超标地脚螺栓松动或底座焊接不合格; 泵发生流蚀(流量过大,吸入阻力增加或液体操作温度过高); 泵发生喘振(系统净扬程压力高于泵关死压力) 叶轮损坏或有异物。拧紧地脚螺栓,对底座焊接重新 检查,如果必要,底座重新焊接; 检查原因并排除制; 检查排出也为和压力是否过高; 拆开泵体检查,更换、去除异物。
轴封过热填料密封压得过紧; 机械密封有故障。 调整密封压力; 检查、修理或更换机械密封

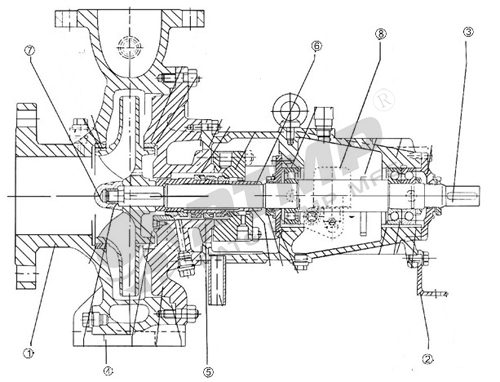

结构图:


序号名称序号名称
1泵壳7机械密封
2密封圈8轴承盖
3叶轮9轴承体
4叶轮螺母10泵轴
5泵盖11轴承
6密封盖12联轴节

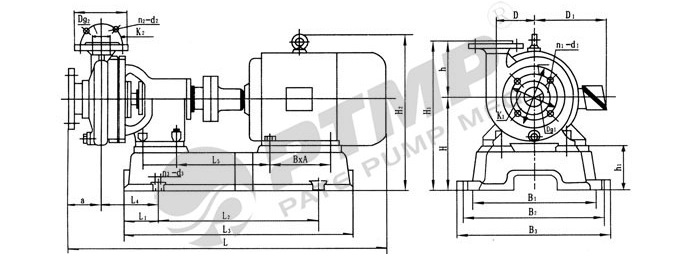

安装尺寸图:


安装尺寸表:

型号LL1
L2L3L4L5aB*A
25FB-16
645
8032048016018270100*125
25FB-16A6458032048016018270100*125
25FB-256608032048016018270100*125
25FB-25A6458032048016018270100*140
25FB-406858032048016018870100*125
25FB-40A6608032048016018870125*140
40FB-166608032048016018870100*140
40FB-16A6458032048016018270100*140
40FB-206608038054016518870100*125
40FB-257078038054016519870100*140
40FB-25A6828038054016519870125*140
40FB-407478038054016521570100*140
40FB-40A7478032054016521570140*160
40FB-6396416048080027228890178*216
40FB-63A96416048080027228890178*216
