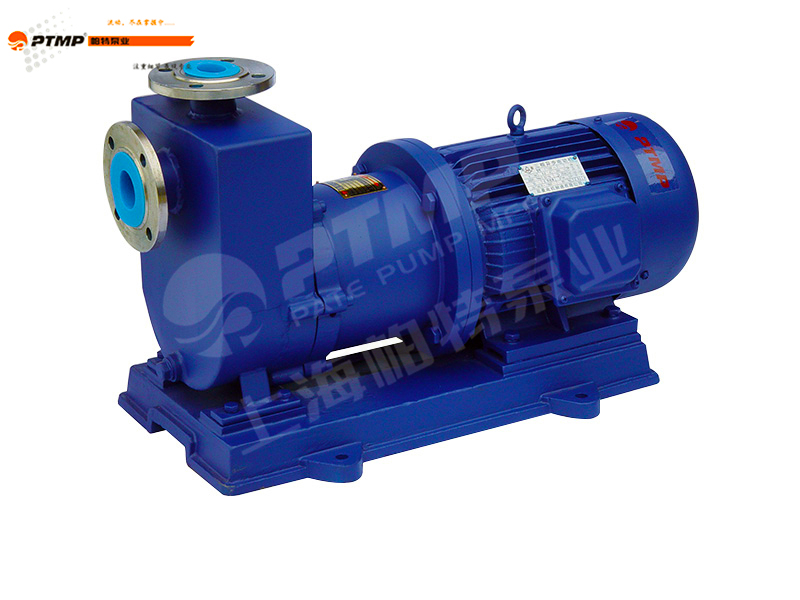

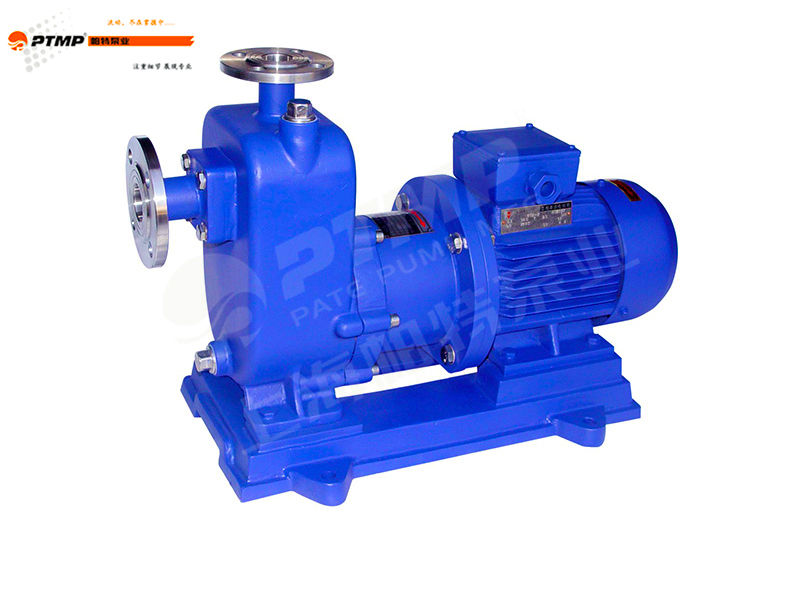

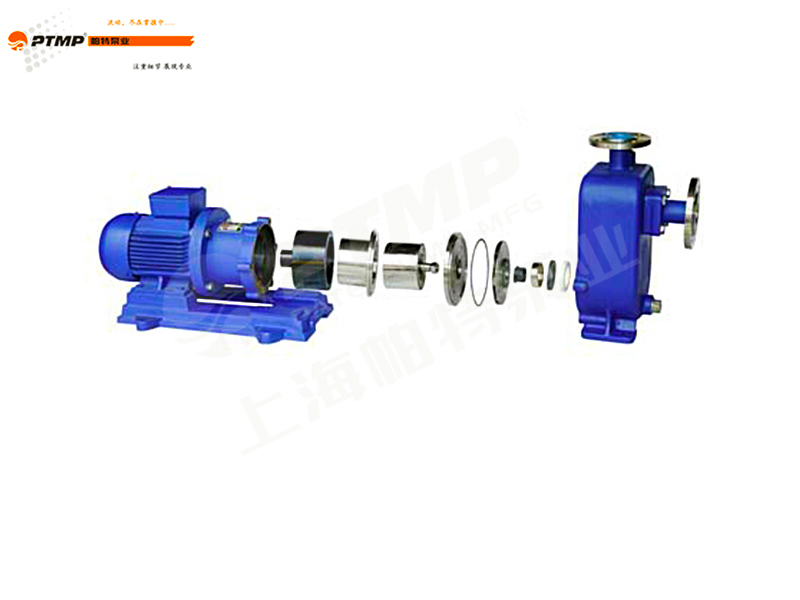

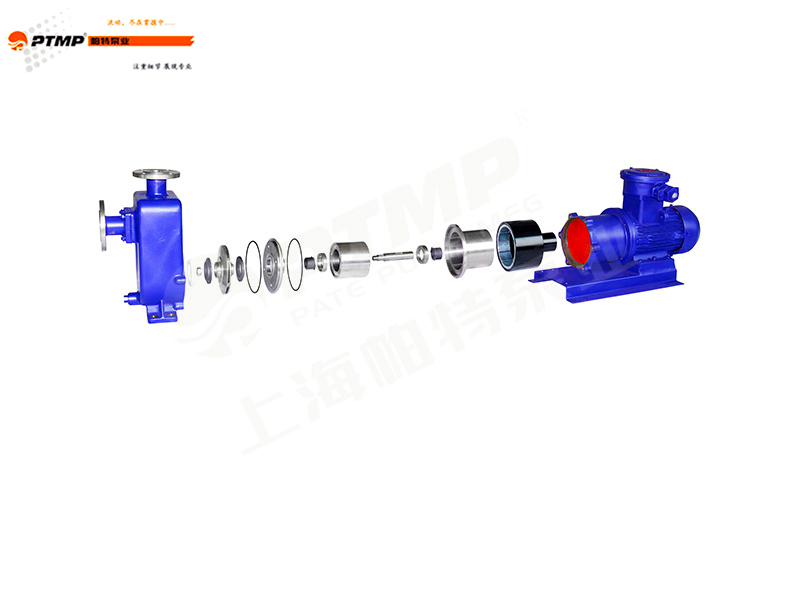

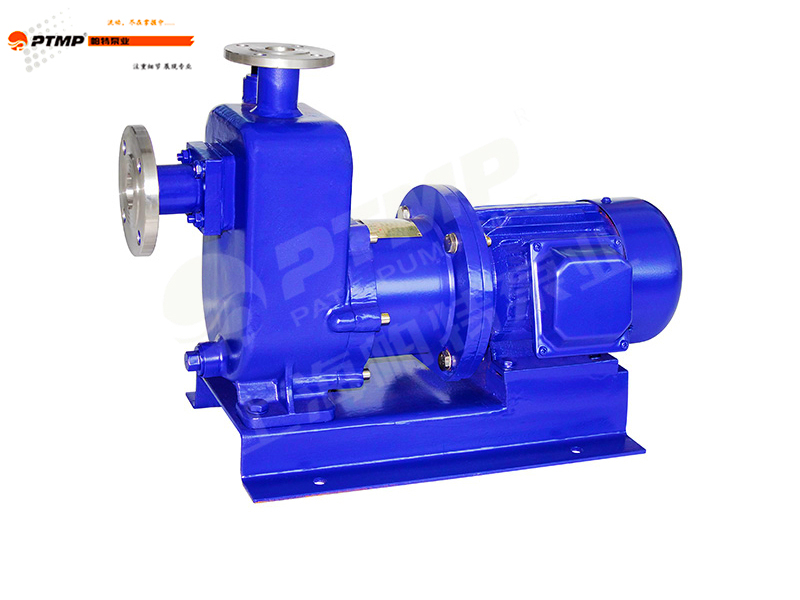

ZCQ型自吸磁力泵

   ZCQ型自吸磁力泵

   流量:3~50(m3/h)

   扬程:12~50(m)

   温度:-20℃~100℃

   功率:0.37~7.5(kw)

   黏度:30*10-6(m3/s)

   过流部件:不锈钢(奥氏体)

   联接方式:法兰


ZCQ型自吸磁力泵产品概述:

品牌帕特产地上海
输送介质酸碱盐液体泵轴位置卧式
驱动方式电动类型叶轮式
叶轮结构封闭式叶轮叶轮数目单数

过流部件

不锈钢(奥氏体)

连接方式

法兰

ZCQ型自吸磁力泵是根据用户的使用需求,在CQ型磁力泵的基础上吸收国外技术,并经过技术人员反复研究试验而成功的新产品。 ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,即开即抽,轻松方便。

ZCQ型自吸磁力泵产品特点:

 自吸泵顾名思义就是泵气动前不需要引灌水,经短时间运转,靠泵本身的作用,把水吸上来投入正常运转。ZCQ型自吸式磁力泵,不但具有自吸功能,而且为磁力驱动结构,具有全密封、无泄漏的特点,是自动化远距离控制和流动使用的水泵。

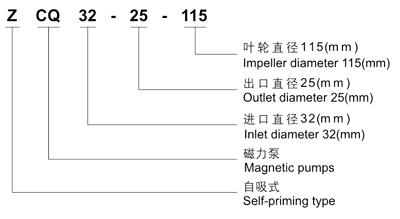

ZCQ型自吸磁力泵型号意义:


ZCQ型自吸磁力泵结构图:


ZCQ型自吸磁力泵产品用途:

 该泵结构紧凑,外形美观,体积小,噪音小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送

ZCQ型自吸磁力泵性能参数表:

泵型号

进口口径(mm)

出口口径(mm)

流量(m3/h)

扬程(m)

汽蚀余量(m)

功率(kw)

转速(r/min)

电压(v)

ZCQ20-12-100

20

12

3

12

6.0

0.37

2900

220/380

ZCQ25-20-115

25

20

5.4

15

6.0

1.1

2900

380

ZCQ32-25-115

32

25

4,8

15

6.0

1.1

2900

380

ZCQ32-25-145

32

25

4.8

25

5.5

1.1

2900

380

ZCQ40-32-125

40

32

10.8

20

4.0

2.2

2900

380

ZCQ40-32-160

40

32

12

32

4.0

4.0

2900

380

ZCQ50-40-145

50

40

14.4

25

4.0

4.0

2900

380

ZCQ50-40-160

50

40

13.2

32

4.0

4.0

2900

380

ZCQ50-40-200

50

40

7.8

50

4.0

5.5

2900

380

ZCQ65-50-145

65

50

16.8

25

4.0

5.5

2900

380

ZCQ65-50-160

65

50

27

32

4.0

7.5

2900

380

ZCQ80-65-125

80

65

50

20

4.0

7.5

2900

380

ZCQ80-65-160

80

65

50

32

4.0

15

2900

380

ZCQ80-65-200

80

65

50

50

4.0

18.5

2900

380


备注:性能参数表均只做参考,如需产品安装图等相关详细参数说明书请致电:021-56386999。

磁力泵安装调试:

一,磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

二,当抽吸液面高于泵轴心线时,起动前打幵吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配底阀。

三,泵使用前应进行检查,电机风叶转动要灵活,无卡庄及异常声晌,各紧固件要紧固。

四,检查电机旋转方向是否与磁力泵转向标记一致。

五,电机苣动后,缓慢打幵排出阀,待泵进入正常工作状态后,再将排出阀调到所需幵度。

六,泵停止工作前,应先关团排出阀门,然后切断电源。

磁力泵注意事项:

一,因磁力泵轴承的冷却和通滑是靠被送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再层动时所造成时空载运转。

二,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

三,泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

四,被输送的介质及其溫度应在泵材允许范围內(详见使用说明书工程塑料泵的使用溫度<60℃,金属泵的使用溫度<100℃,辙送吸入压力≤0.2MPa,工作压力≤1.6MPa,密度≤1600Kg/m㎡,粘度≤30x10-6(㎡/s)的不含硬颗粒和纤维的液体)

五,对于输送液为易沉淀结晶的介质,使用后应及时清洗,排淨泵內积液。

六,磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

磁力泵故障排除:

故障形式

产生原因

排除方法

1

水泵反转

改变电机接线

2

进水管道漏气

杜绝漏气

3

泵腔蓄水不足

增加蓄水量

4

电压太高,启动时联轴器打滑

调正电压

5

吸程太高

降低泵安装位置

6

阀门没有打开

校正或更换阀门

流量不足.1

吸入管径太小或淤塞

调换或清洗进水管

2

叶轮流道阻塞

清洗叶轮

3

扬程过高

开大出水阀

4

转速不够

恢复额定转速

扬程过低.1

流量过大

关小出水阀

2

转速太低

恢复额定转速

噪音太大.1

轴严重磨损

更换泵轴

2

轴承严重磨损

更换轴承

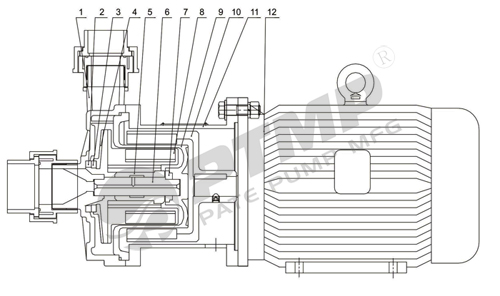

ZCQ型自吸磁力泵结构图:


序号

零件名称

序号

零件名称

1

泵体

8

外磁钢总成

2

静环

9

内磁刚总成

3

动环

10

泵轴

4

叶轮螺母

11

轴套

5

叶轮

12

联接架

6

隔板

13

电机

7

隔离套

14底座

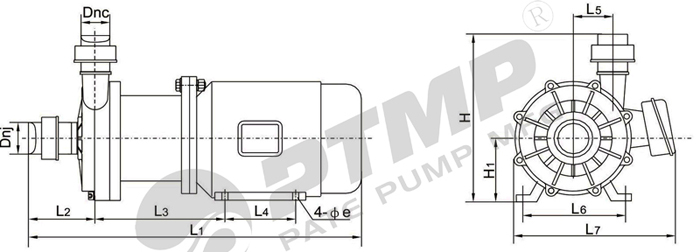

ZCQ型自吸磁力泵安装尺寸图


ZCQ型自吸磁力泵安装尺寸表:

泵型号LL2L3L4L5n-Φd1
20-12-110
410325-85554-12
25-20-115520450-100804-14
32-25-115520450-100804-14
32-25-145570450-100804-14
40-32-13262051010110804-14
40-32-160665510551101254-16
50-40-14566051055110704-16
50-40-160
685560551101254-16
50-32-200830600601101254-16
65-50-145760600601201254-16
65-50-160810600601101254-16
80-65-125960600602002304-14
80-65-1601060750802002304-16
80-50-200`090750802002304-16

备注:安装尺寸表均只做参考,如需产品安装图等相关详细参数说明书请致电:021-56386999。

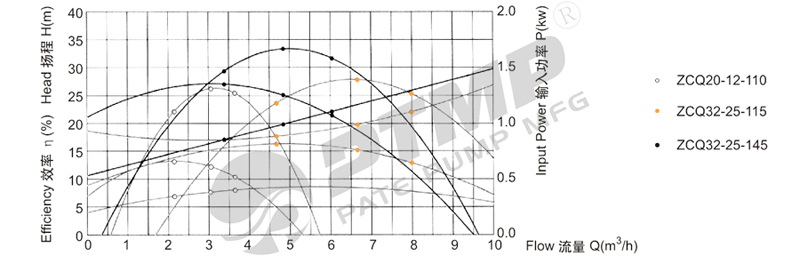

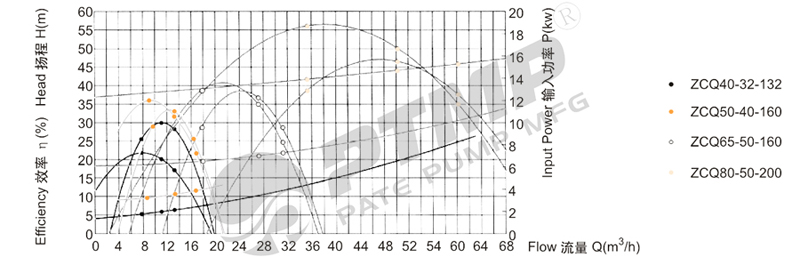

ZCQ型自吸磁力泵性能曲线图:
