磁力驱动泵及输送介质

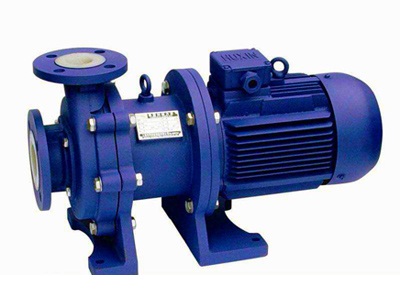

磁力驱动泵是在离心泵的墓础上.采用磁力耦合实现力矩的无接触传递,无轴封、全密封、无泄漏,耐腐蚀、无污染的新型离心式化工流程泵。

磁力泵的设计原理:磁力泵是一种不存在动密封的无泄漏流体机械。主要针对叶片泵中的离心泵进行设计.通常由泵体、隔离套及连接部件组成能够承受压力的屏蔽密封腔体。在密封腔体的外部有一个旋转的水磁场,并通过磁场的作用.带动密封腔休内部的磁性转子部件同步旋转,而密封腔体内部的转子部件带动叶轮实现对流体的做功。由于由定子部件组成的屏蔽密封胶体不存在动密封.并且带动叶轮做功的旋转轴不穿出屏蔽密封腔体。从而保证了磁力泵的零泄漏、无污染。

磁力泵由四部分组成.

(1)壳体部分:由泵体、泵盖等组成.它承受泵的全部工作压力。

(2)转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。

泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

驱动轴上安装的转动零件山外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

(3)连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。

(4)传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时.只需将联轴器中间膜片卸下.即可进子了泵的检修。

磁力驱动泵广泛适用于化工、石油化工、冶金、制药、印染、造纸、电镀等企业的生产流程输送腐蚀性的或不允许污染的、相对密度在1.84以下、粘度类似于水、不含铁屑杂质和固体颗粒的液体.特别适用于易燃、易爆、易挥发液体和有毒及贵重介质的输送。
